京通数字视频监控系统

2004/03/12

　　北京市计算中心北计银浦信息技术有限公司在广泛征求了国内各行各业的应用专家们的意见，调查了几十种同类型产品的优缺点，开发了具备鲜明特色、全新的京通数字式视频监控系统。本系统可以应用于各行各业中，例如金融证券保险业的安全监控、电信行业的安全监控、政府机关的安全监控、考场的监视、制造业生产过程的监控和安全监视、商业系统的应用、物业管理的安全监视、交通运输业的安全监视等等。随着数字式视频监控产品的应用需求不断扩大，同时对系统的稳定性和工作的不间断性要求也不断提高。本产品的现场运行平台采用了稳定的业界评价极高的Linux操作系统，但在远程的应用上,充分考虑了现有系统的再利用性和普及性, 监视软件的运行平台采用了Windows。由于在图像处理和压缩方式方面均采用了国际上最先进的技术，所以本产品在性能上，比同类型产品有了较大的提高。

1、京通数字式视频监控系统的构成形式

1.1、系统的构成要素和形式
　　信号处理服务器提供了现场监控的必备功能。且其功能又是可自由配置的。它是现场操作人员实现监控过程的手段和工具。

　　信号管理服务器(单独销售)提供对区域内无人管理的信号处理服务器实行集中的管理。

　　互联网代理服务器(单独销售)向互联网上的客户提供了对无固定IP的信号处理服务器或信号管理服务器远程访问的手段和功能。根据应用形态被分为两类，我们分别称之为A类互联网代理服务器和B类互联网代理服务器。

　　A类互联网代理服务器提供互联网环境下从远程监视软件到信号处理服务器或管理服务器的控制信息及从信号处理服务器或管理服务器到远程监视软件的压缩信息的中转功能。

　　B类互联网代理服务器提供远程监视到信号处理服务器或管理服务器的IP地址管理及向远程监视提供信号处理服务器或管理服务器IP地址的功能。

　　远程监视软件为管理人员及各级领导者提供在生产区域以外场所的远程监视功能。使用介面为浏览器（只提供阅览功能）或应用程序（提供较强的功能）。

1.2、系统的网络拓扑结构
　　本公司的数字式视频监控系统各个组成要素之间的物理连接没有做任何限制及规定，只要支持国际性的通信标准协议HTTP，就可以集成出一个面向于某种具体需求的系统。下面列举了本系统3种典型应用的拓扑模式图。

2、京通数字式视频监控系统的功能概述

2.1、信号处理服务器
　　信号处理服务器的实现平台采用的操作系统是LINUX，对系统的稳定性和工作的不间断性等要求较高的需求环境十分适合。系统中采用了软件实现的压缩算法，使得系统的成本较低，不依赖于国外的芯片厂商，产品的更新换代快，且对信息信号的可控制度也非常灵活（例如，可以利用动态侦测技术控制压缩的频率，使CPU的利用率和硬盘的利用率得以极大的提高）。

　　信号处理服务器完成视频信号的捕捉，转换，压缩，存储及传输；根据系统规模的构成，可有选择地追加本地的监控及其备份的功能。具体项目如下所示：

1路，4路，6路，8路的显示切换及其监视。
·信号处理服务器自身信息及通道信息的指定。
·显示画面对应的通道指定。
·可选择手动录像或自动录像模式的切换。
·事件一览的显示。
·通道名称一览的显示。
·为历史查询提供的图像文件的压缩及存储。
·画像识别软中断窗口的指定和解除。
·画像识别软中断灵敏度的指定。
·通过时间，事件的查寻检索。
·检索时支持再放，快放，倒放，快退，快进。
·为远程监视提供压缩信号信息。
·接受远程监视端的各种申请信息。
·外围介质上的事件信息查寻检索。
·管理人员的认证。
·画像的外围介质备份。
·监视模式(固定,顺序,事件优先)的指定。
·投影仪或大屏幕的全屏监视。
·事件的判断及实时显示。
·结束处理。

2.2、信号管理服务器
为现场操作人员提供对区域内无人管理的信号处理服务器实行集中管理和控制。信号管理服务器的实现平台采用的操作系统是LINUX，对系统的稳定性和工作的不间断性等要求较高的需求环境十分适合。具体项目如下所示：

·自身信息及其管理的信号处理服务器和摄像头的指定。
·显示画面的通道指定。
·1路，4路，6路，9路的显示切换及对应监视。
·事件一览的显示。
·通道名称一览的显示。
·画像识别软中断窗口的指定和解除。
·画像识别软中断灵敏度的指定。
·完成远程及信号处理服务器通讯的中介并存储信号信息。
·通过时间，事件的查寻检索。
·再放，快放，倒放，快退，快进。
·外围介质上的事件信息查寻检索。
·管理人员的认证。
·画像的外围介质备份。
·结束处理。
注：监控画面示意图同信号处理服务器相同。

2.3、互联网代理服务器

　　互联网代理服务器向互联网上的客户提供了对无固定IP的信号处理服务器或信号管理服务器远程进行访问的手段。根据应用形态被分为两类，我们分别称之为A类互联网代理服务器和B类互联网代理服务器。功能分别如下所示：

A类互联网代理服务器的功能如下：
·远程监视到信号处理服务器或信号管理服务器的控制信息传输中介。
·信号处理服务器或信号管理服务器到远程监视的压缩信息传输中介。
B类互联网代理服务器的功能如下：
·信号处理服务器或信号管理服务器IP地址的管理。
·向远程监视端提供信号处理服务器或信号管理服务器的IP地址。

2.4、远程监视软件
　　为使用者(在工厂的生产过程监视中，一般指管理人员及各级领导者)提供在监视区域(生产区域)以外场所的远程监视功能。使用介面为浏览器（只提供阅览功能）及应用程序（提供较强的功能）。为了提高本系统应用的普及性和现有资源的再利用性，监视软件是在Windows上以应用软件的形式开发的。功能的具体项目如下所示：

·1路，4路，9路，16路及混合显示方式的切换及其对应的监视。
·显示画面的通道指定。
·事件一览的显示。
·通道名称一览的显示。
·画像识别软中断窗口的指定和解除。
·画像识别软中断灵敏度的指定。
·通过时间，事件的查寻检索。
·再放，快放，倒放，快退，快进。
·外围介质上的事件信息查寻检索。
·画像的外围介质备份。
·画像识别软中断灵敏度的指定。
·结束处理。

3、京通数字式视频监控系统的特征

3.1、安全稳定性
　　信号处理服务器及信号管理服务器必须做到不间断地工作，否则监视就会出现漏洞。但目前市场上流行的数字式影像监视系统大多都无法保证这种需求，其原因在于其使用的操作系统不稳定，但系统的开发与实现相对容易。本系统使用了稳定的且业界评价极高的LINUX操作系统为运行平台，这是本系统同其它系统的最大区别之处。

3.2、模块化的设计体系
　　本系统采用了模块化的设计体系，使得系统的灵活性和再扩充性都得到了很大的提高。这样，就能够做到按照应用的需求，集成出实用坚固的系统来。同时，也为将来实现多种平台上的应用奠定了好的基础。

3.3、影像信息的压缩
　　本系统使用了国际标准(JPEG和MPEG4两个版本)的压缩算法,同时加入了许多独特的处理方法,大大提高了处理效率和介质的存储效率。

3.4、网络化
　　本系统的规划设计出发点是以网络为核心的，但对网络的拓扑结构没做任何的限制，同时在传输的介质上也没有任何的附加条件。本系统采用了国际标准的通信协议HTTP协议,实际上，本系统在规划初衷的典型应用模型中就规划了三种不同应用的拓扑结构。一种是局域网的拓扑结构，另一种是ADSL同局域网相结合的拓扑结构，第三种是互联网的拓扑结构。

3.5、人机接口
　　本系统的人机接口采用了纯朴的画面构成，但同时又提供了非常丰富的功能，做到了使用简单，学习容易。

3.6、系统的质量
　　强有力的软件开发力量，北京市计算中心的多位多媒体视频产品专家的技术水平及认真负责的精神保证了系统的质量。

3.7、应用的广泛性
　　为了提供使用者(在工厂的生产过程监视中，一般指管理人员及各级领导者)的监视区域(生产区域)以外场所的远程监视的需要，只需在现有的机器上安装本公司的应用软件或直接使用标准浏览器（不需任何安装），即可实现此需求。

4、京通字式视频监控系统的应用实例图

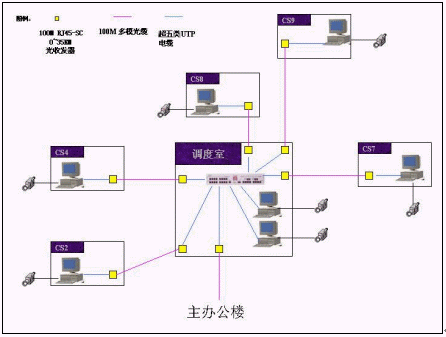

　　下例示图是本产品的应用实例。示图中CS**和调度室均为现场操作人员工作的控制室。通过调度室同厂办公楼实现网络之间的互联。每一台信号处理服务器带4到8个摄像头，主办公楼内在现有的计算机上安装了本公司的远程监视软件，实现了管理人员及厂领导的远程监视的功能。

龙软基业公司供稿 CTI论坛编辑
