VN系列录音卡

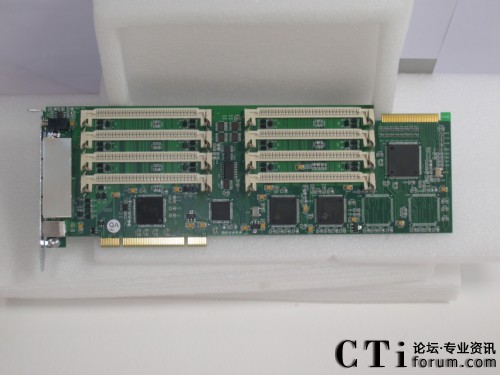

　　VN系列录音卡含VN08S/PCI和VN16S/PCI两款产品。VN08S/PCI录音卡，是采用PCI总线的8通道模拟线录音卡；VN16S/PCI录音卡，是采用PCI总线的16通道模拟线录音卡，两种录音卡均可通过配置不同的录音模块，即可实现对模拟电话线进行高阻复接录音和麦克风的直接录音。

VN系列录音卡一览表

型号	总线	通道	语音处理	会议能力	交换总线	电压检测	音频插座	FSK通讯	Asterisk	支持系统
V08S/PCI	PCI	8	√			√	√	√	√	2000/XP/2003/LINUX
VN16S/PCI	PCI	16	√		H.100	√	√	√	√	2000/XP/2003/LINUX

产品功能

1、支持PCI2.1总线

　　符合PCI2.1总线标准，通用型PCI设计，支持3.3V及5V PCI插槽。

2、支持多通道同时录音, 不同的通道可以同时进行不同格式的录音。

3、模块可灵活配置

　　卡上双通道模块插座可以任意灵活搭配，可配合维卡语音卡的录音模块和麦克风录音模块进行录音。

高阻录音模块：配有高阻输入接口，用于市话线、分机线录音，或动圈式麦克风和其他音频信号录音

麦克风模块：配有馈电电路，可直接连接电容式麦克风（适于声卡的普通麦克风）

4、实时语音监听端口

　　具有一路带功放的语音信号输出接口，可以实时监听任意一个通道，利用该接口放音不占用系统通道。

5、语音处理能力

支持 A-Law、μ-Law、ADPCM、GSM 6.10 等格式的录音和放音操作，具备自动增益功能（AGC）。

支持 WINDOWS WAV文件的直接录放音操作和VOX文件直接录放音操作。

板卡上的0＃通道集成了模拟音频放大电路及输出插座，可直接连接耳机或音箱，通过简单的函数调用就可以实现对指定通道上的声音进行实时监听。

支持DTMF和FSK两种主叫识别功能；驱动自动区分两种模式，无需设置。

6、高阻复接无源监听，可以根据需要灵活设置监听接入点。

7、MP3格式硬件压缩录音资源

　　支持MP3格式的录音和放音操作。

产品特点

1、统一的维卡驱动软件

　　具有自主知识产权的维卡语音卡驱动程序开发平台具有高度的统一性，用户可以简单地调用维卡语音卡驱动程序开发平台的函数来实现电话呼叫过程中的语音处理，无须您过多了解电话呼叫的细节；能够自动完成数字中继线外拔电话的全过程，并正确识别被叫用户的状态。

2、统一的硬件序列号

　　具有硬件授权号识别电路，每片语音卡上的固件中均写入了唯一的维卡硬件序列号，可用于区分不同的卡和防伪识别，应用系统通过简单的函数调用即可获得具有硬件授权号识别电路，用户可向本公司申请唯一的授权号，保护用户软件安全。

3、SIMM内存条插座

　　各功能模块通过语音卡主板上的SIMM内存条插座连接到主板，所有触点均为双面接触，提高了连接的可靠性和安装的方便性。

4、高性能的DSP算法，1000MIPS的DSP处理能力，确保信号能实时、准确地处理。

5、卡上装有符合电信标准的防雷电路，防雷击能力达到4级，确保语音卡不受雷击损坏。

6、兼容国内主流语音卡厂商的产品。

性能参数

外形尺寸：8路模拟语音卡：长×宽＝168×106mm2（不含固定片）

16路模拟语音卡：长×宽＝306×106mm2（不含固定片

重量：约250g

环境要求：
　　工作温度：0℃—50℃
　　储存温度：-20℃—80℃
　　湿度：10%— 85% 无结露
　　储存湿度：10%— 85% 无结露

输入/输出接口：
　　耳机插座：1个，φ3.5立体声插座
　　电话线插座：8路模拟卡：4个，RJ11，4芯；

16路模拟卡：4个，RJ45，8芯

录放音技术指标
　　录放音编解码格式：CCITT A/μ-Law 64kbps,IMA ADPCM 32kbps
　　录放音失真度：≤3%
　　频响：300-3400Hz(±3dB)
　　信噪比：≥37dB
　　放音回声抑制比：≥38dB

电源要求:
　　最大消耗功率: ≤12W

安全防护:
　　防雷击能力：4级
