比特威尔 BW-201B信令采集器_信令

比特威尔 BW-201B信令采集器

2007/07/25

1 产品概述

　　BW-201信令监测机是一款一体化、大容量的信令采集设备，可适应普通64K信令链路和n*64K高速信令链路，最多可支持248条信令通道。将收到的信令消息通过以太网口发出。

　　BW-201的工作设定由配置文件完成，配置方法可通过www网页修改或登录板卡系统用操作系统命令直接修改。告警及运行状态报告可通过www网页获得，对施工调试和运行比较方便。

　　BW-201可接8个E1端口，可同时搭接4条PCM系统，每个E1端口可同时解码31条普通信令通道或一条高速信令通道。

典型应用如下：

七号信令网监测

网络管理

话务监测

计费核查

基于信令采集分析的增值业务

2.产品结构及原理

bw-201的外观结构

bw-201的外观结构如图图2－1，图2－2：

图2－1 设备正面示意图

图2－2 设备背面示意图

前插板指示灯含义如下：

1 – 5V电源指示灯
2 – 12伏电源指示灯
3 – Port0输入（常亮表示输入E1信号正常，快闪是LOF告警，慢闪是LOS告警，停止信令采集时灭）
4 – Port1输入（同上）
5 – Port2输入（同上）
6 – Port3输入（同上）
7 – Port4输入（同上）
8 – Port5输入（同上）
9 – Port6输入（同上）
10 – Port7输入（同上）
11 –主机工作状态（上电或初始化时常亮，正常工作时灭，闪烁表示主机未工作）
12 –主机工作状态（同11）
13 – 未定义（常亮）

3. 产品特点 

E1接口可配置为120欧、75欧或高阻方式

设备可选择从任意一E1提取时钟，也可以由设备自动选择

可同时监测248条64K满负符信令通道

可同时监测8条2MB高速信令通道

自动过滤FISU帧，接收到的MSU通过TCP/IP包发一指定的IP端口

可同时连接主备两台接收主机，主用机故障后设备能自动将数据发送到备用机

采用高速DSP处理器，具有强大的实时处理能力

高可靠性的硬件设计，保障信令数据准确接收

可接微弱E1信号（经高阻头隔离衰减后）和标准E1信号，由硬跳线选择

每个Port口可同时解码31条普通信令通道或一条高速信令通道

IP地址可根据跳线设定，方便登录和配置

Linux只读系统，稳定可靠，可利用标准Unix命令完成配置

4. 技术指标

E1接口 

定帧 -CCS(PCM31) -CRC4 ON/OFF

速率 2.048 Mbps

码型 -HDB3

阻抗 -平衡 120Ω -非平衡 75Ω

相对接收电平 0到-43dB

抖动特性根据ITU-T. G.823

兼容 ITU-T. G.703，G.704，G.706和G.732

接口连接器 RJ45

信令协议

解码规范 ITU-T. Q.703，Q.704，Q.781，Q.782

国标 YD/T 1125-2001

输出接口 

输出接口 RJ45连接器，10/100M自适应

TCP连接四个方向，主备机自动切换

5.应用举例

　　信令网作为电信网的支撑网，目前已不仅仅只是提供支持话音业务所需的信令功能和程序，在新的业务，如智能网和移动网，信令网的负荷呈非线性增加。信令网的维护、优化在网络优化中已占据最重要的地位。信令网正逐步从以前的分散管理、维护走向集中监控、维护。

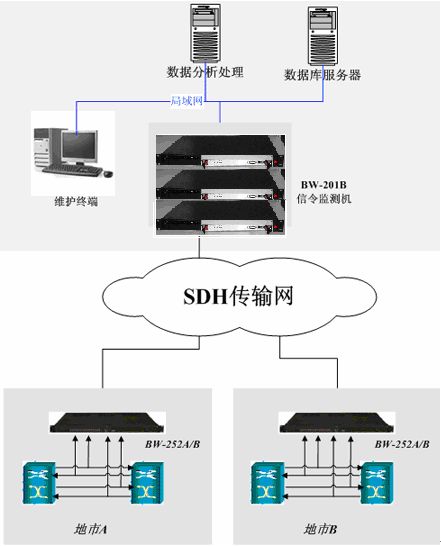

一个全省信令监测的组网示意图：
