UniMedia监控中心使用技巧
2009/06/09
1.监控主界面
监控程序具有监控设置、监控图标、系统状态、ACD队列、参数设置、设备监控以及运行统计6大功能。

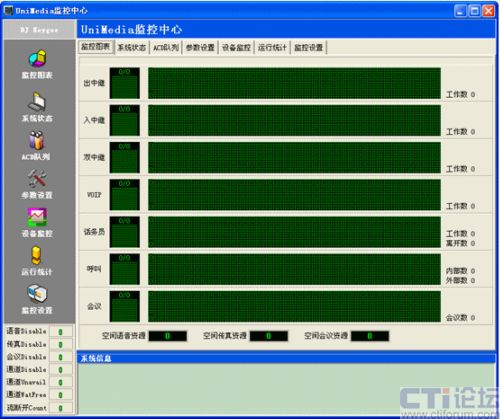

启动监控程序后,将看到如下监控主界面:
2.功能说明
监控设置
地址设置 设置CTI引擎的IP地址和Port;
调式设置 设置是否启用日志Debug调式输出功能;
软件许可 获得CTI引擎所在机器的唯一ID码。
监控图表 监控图标是监控的核心
实时监控CTI引擎流断开的次数;
实时监控空闲语音资源、空闲传真资源、空闲会议资源;
实时监控出入中继、VOIP、话务员、呼叫以及会议的实时情况;
实时监控由于驱动异常或热插拔导致关闭的语音、传真、通道的数量。
系统状态
显示系统内置导航信息:是否启动、导航菜单数、导航文件以及容错ACD等;
显示系统内置黑名单信息:内置黑名单条数等;
显示系统内置ACD路由信息:路由总数、永久路由数以及临时路由数等;
显示系统扩展IDE事件通知信息:内线通话通知、内线振铃通知、内线摘机通知、VOIP通话通知以及外线座席通话通知等;
显示其他信息:CTI引擎的启动时间、版本信息、调试状态、预约标志、ACD总数、IDE地址、CDR地址以及MON地址等信息;
ACD队列
显示系统已配置的ACD的实时动态信息:ACD号码、话务员数、排队策略、最大长度以及溢出Acds;
完成对ACD的操作:增加新的ACD、删除已存在的ACD、修改已有的ACD。
参数设置
对后述参数完成动态设置:系统参数配置、设备配置、系统内置ACD路由、系统内置黑名单、内线分机出局权限、内部导航配置以及外线座席主叫配置等。
其中:
系统参数配置 实现对配置文件System.config中的参数进行修改、保存和恢复系统默认参数等;
设备配置 实现对配置文件Board.config中配置的设备进行修改,如修改设备DN号、主叫显示规则、中继方向、使能标志以及设备所属组ID等;
系统内置ACD路由 实现对配置文件AcdRoute.config文件中路由参数(主叫、被叫、ACD路由以及是否为永久路由)进行增加、删除和修改。
系统内置黑名单 实现对配置文件BlackList.config文件中的黑名单参数(主叫、是否为前缀)进行增加、删除和修改。
内线分机出局权限配置 实现对配置文件OutcomeBno.config文件中内线呼出权限参数进行增加、删除和修改。
系统内置导航 配置实现对配置文件Navigate.config文件中的内部导航参数(DTMF码、动作、ACD以及UUD)进行增加、删除和修改。
外线座席显示主叫配置 实现当采用市话或VOIP做座席时,在外呼时,送给运营商的主叫号码进行配置。
设备监控
对CTI引擎中的所有设备及其他资源进行动态实时监控,包括:呼叫、网络、会议、VOX、FAX、ISDN、MSI、LSI、SS1等,其中Keygoe交换机还可以监控SS7、VOIP、会员组设备及VIDEO等。
设备监控是一个功能强大的设备/资源实时运行状态的监控中心,不仅可监控某组特定设备/资源的实时运行信息,还可以对指定设备进行复位操作(当设备异常不能恢复时)。
为描述方便,下面实例出几种常用设备/资源的监控项,对于所有设备/资源的监控细节参考UniMedia中间件的文档《用户手册-CTI引擎Monitor》手册。
对CALL呼叫,监控项有:
CID:呼叫ID,系统唯一
SRCDEV:产生原始呼叫的源设备句柄
SNO:原始呼叫的主叫号码
ANO:主叫号码
BNO:被叫号码
ISUCALL:是否为用户呼叫,1:用户呼叫 0:系统呼叫
CONFID:如果呼叫在会议中的会议ID
RESCNT:呼叫中的资源设备数量
CTIME:呼叫产生时间
CTXLOCK:呼叫是否处于锁定状态
对NET网络连接,监控项有:
CID:连接对象ID,系统唯一
STATE:连接对象的状态
IP:连接方的IP
PORT:服务端的端口
TYPE:连接类型
MSIDN:如果连接方为座席,则座席的号码
AGTID:如果连接方为座席,则座席ID,系统唯一
TSKTYPE:最后任务类型
CTIME:连接建立时间
对VOX资源,监控项有:
NAME:设备名称
HDL:设备句柄
LSN:Listening的设备(调试用)
LSD:被Listened的其他设备(调试用)
LLSN:最近真实Listening的设备
LLSD:最近被Listened的其他设备
RESST:通道设备占用的资源状态
DCST:通道设备的底层DCS呼叫状态
FUNC:设备最近一次调用的设备功能函数(扩展用)
CALLID:未用
PLAY:是否正在放音
RECORD:是否正在录音
BIND:是否处于绑定状态(用于VOIP/FAX)
CONFLINK:是否为会议桥
CONFID:设备所在的会议ID
运行统计
显示CTI引擎累计的内线、中继以及VOIP的呼入、呼出次数;
显示CTI引擎当前活动的具体操作次数,如:放音、录音、外拨、应答等;
显示CTI引擎当前的系统级资源数量,如设备、网络、会议资源、呼叫等。
3.获得许可号
在监控设置窗口中获得许可号,点击[软件许可]栏中的“查询许可”按钮,在10分钟之内CTI引擎将生成CTI引擎所在服务器的特定机器ID码。
用户获得许可号之后,可以跟UniMedia中间件厂商联系购买唯一的授权码和加密USB,即可使用UniMedia中间件的各种强大功能快速开发定制自己的业务系统。
