华为SmartAX DSLAM组播高效保障IPTV业务
2005/03/03
截至2004年底，中国宽带用户数已经超过2000万，用户已经不满足于简单的网页快速浏览，对于视频、游戏等流媒体业务的需求迅速增长。基于互联网的视频点播和视频组播等业务已成为互联网的一大应用趋势，华为SmartAX系列DSLAM优异的系统架构设计与视频组播性能，可以在提供基础宽带业务的同时，实现对视频组播业务的良好支持，满足运营商在开展视频宽带增值业务方面的应用需求。

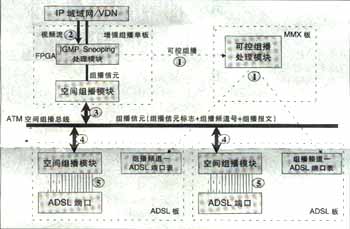

图1 SmartAX MA5100空间组播二级复制实现方案
可实现高效的两级组播。基于空间总线上的组播信元技术实现，与组播用户数无关，同一节目即使所有用户加入该频道，仅需复制一份，不用逐个用户复制到每个用户端口，极大节省了背板带宽，减轻IP上行负担。可实现高性能硬件组播转发。IP上行板采用超大规模FPGA硬件逻辑处理组播报文，ADSL板采用空间组播处理硬件芯片自动完成向每个ADSL端口（用户）的组播复制，每ADSL端口组播带宽6M。
可实现增强组播。增强组播处理模块完成用户频道权限管理、用户频道数目管理等；与网管配合完成视频自动发放；提供快速频道切换；也可与MMXA/C配合支持ATM上行组播。
具有充足的上行带宽：2×FE光口、8×FE电口、1×GE光口。
在QoS方面，可支持单PVC方案和多PVC方案，都可以保证组播业务的QoS。可支持255个组播频道，频道切换时间＜100ms。MA5100对组播报文的复制原则是尽量靠近用户，避免对系统带宽的浪费，实现真正的IP组播。由于空间组播天然的高效率特性，对于每个频道而言，无论MA5100用户框中有多少个用户加入该频道，LAND用户板只需复制一份组播报文到CellBus总线，即可由各ADSL用户板的总线接口芯片自动完成到所有加入该频道用户的报文复制。大大减轻组播业务单板处理的负荷，保障视频业务高效率、大规模运营。而且，CellBus总线提供专用的组播业务通道，与用户PPPoE上网通道天然分离，实现PPPoE上网与组播业务的无缝融合。
SmartAX MA5300/5600组播：IGMP Proxy＋IGMP Snooping
SmartAX MA5300通过XDSL业务板的IGMP Snooping功能与主框ESM板的IGMP Proxy配合实现高效的二级复制组播业务。基本原理如图2所示。

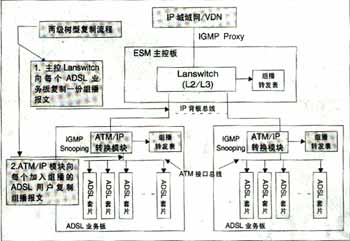

图2 SmartAX MA5300两级复制组播解决方案
可实现高效率两级复制。主控板组播复制（一级）：根据组播转发表，向相应ADSL用户板，每个用户板最多复制一份组播报文；用户板组播复制（二级）：ADSL板上的组播处理模块根据组播转发表向加入组播组的每个ADSL用户端口复制一份组播报文，完成向每个终端用户的组播复制。MA5300每ADSL端口组播带宽6M；MA5600每ADSL端口组播带宽16M。
可实现高性能硬件组播处理。主控、用户板均采用超大规模FPGA逻辑完成组播复制。
具备充足的上行带宽，可提供1/2/4/8×FE、1/2×GE；（MA5600最大6×GE）。
实现可控组播，支持频道权限控制、统计、用户管理等。
QoS方面，可支持单PVC方案和多PVC方案，都可以保证组播业务的QoS。可支持255个组播频道，MA5600支持1000个组播组，频道切换时间＜100ms。
IGMP Proxy可以减轻组播路由器负担，终结用户的IGMP请求，减轻了上层组播路由器的IGMP处理负担。
MA5300/MA5600对组播报文的复制原则是尽量靠近用户，避免对系统带宽的浪费，实现真正的IP组播。支持IGMP Proxy功能，在IGMP
Proxy模式下，用户的IGMP请求在MA5300/MA5600内部处理，减轻了上层组播路由器的IGMP处理负担。保证所有从主控板到每块业务接口板的同一组播频道的报文只有一份，由业务板完成向最终组播用户的复制，保障视频业务高效率、大规模运营。
SmartAXDSLAM组播业务应用
SmartAX系列DSLAM优异的组播性能在全球已获得规模应用和验证。在法国LDCOM，SmartAX MA5300已经发展超过20万BTV组播视频用户，SmartAX
MA5100在香港PCCW也已成功提供BTV组播业务，目前PCCW组播业务已经超过20万用户。SmartAX DSLAM在国内，也有深圳电信、哈尔滨通信、苏州电信、辽宁通信、河南通信等运营商已经成功开通业务试点和应用。
