TX 4000系列高性能PCI与CompactPCI智能网络平台
2010/02/08
TX 4000系列产品作为Open AccessTM体系的成员,为各种SS7(Signaling System #7)应用系统提供了功能强大而灵活的硬件平台。SS7又称作C7,是一种应用于呼叫控制和智能网(IN,Intelligent Networking)以及高端智能网(AIN,Advanced IN)服务的传输信令协议。SS7也经常用作VoIP网关系统的信令协议,并应用于种类众多的智能网增强服务,包括:语音和传真消息应用、单一号码和服务导航、号码移植、预付费服务。Dialogic公司 SS7 V4软件提供了全面和灵活的SS7信令堆栈,其在TX 4000系列平台上得到了进一步优化,可以为行业的IP应用系统提供最好的性能价格比。

产品性能
- 完善的硬件平台提供全面的SS7协议堆栈支持(MTP、ISUP、TUP、SCCP和TCAP)。
- 为开发商和OEM供应商提供了经济的SS7网络接入方案。
- 板卡内置的摩托罗拉MPC8260 PowerQUICC IITM 通讯处理器可以支持多达32路SS7信道。
- H.100/H.110总线接口能够方便实现与其它H.100/H.110产品的集成,可以在同一条物理中继线路实现数据和语音流的混合传输。
- 可下载的控制软件在主机运行应用系统期间可以最小化的占用主机处理时间。
- 数字中继接口提供T1/E1类型的软件可配置性。
- 被动监测的配置。
- 10/100 Base-T以太网接口允许两块独立的板卡共享一个节点代码。
- 系统高可靠性的两个设计选项:节点冗余和板卡冗余。
- 板卡内置的温度传感器在检测到TX 4000超出安全运行温度界限后,首先会发出报警,随后将关闭板卡。
- TX交换应用接口可以支持连接的随时转移。
配置
TX 4000系列板卡提供PCI和CompactPCI两种版本。所有的TX系列产品都可以在板卡上独立运行整个Dialogic SS7协议堆栈(MTP、ISUP、TUP、SCCP和TCAP),这样不仅减轻了主机处理负载,还提高了系统的可扩展性。每个产品都需要购买相应的SS7软件运行许可证,同时提供的是支持Windows®、 Solaris®或Linux®等不同操作系统的驱动程序。
PCI硬件
TX 4000和TX 4000/20的PCI产品需要单个PCI插槽。这一系列平台产品提供一个H.100接口,可以实现与SS7信令资源或其他特定产品外部接口的H.100总线时隙连接。
CompactPCI硬件

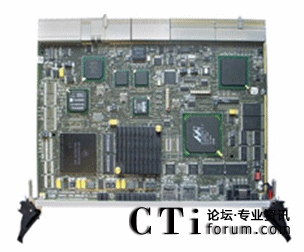

Dialogic CompactPCI SS7产品TX 4000C和TX 4000/20C需要由CompactPCI H.110主板提供单个插槽。这一系列产品提供基于CompactPCI行业标准的H.110接口。TX 4000/20C拥有支持系统可靠性的完全热插拔功能,为主机系统提供了最大化的可用性。
技术说明
板卡内置资源有效降低主机处理负荷
TX 4000系列板卡体系结构采用摩托罗拉MPC745x PowerPC主机处理器和摩托罗拉MPC8260 PowerQUICC II集成通讯处理器。PowerQUICC II智能的基于RISC的通讯处理引擎和主机RISC CPU处理功能的结合使TX系列SS7平台成为当前热门通讯应用系统的理想选择。该平台处理容量大,占用主机处理资源少,主机可以把更多的资源分配给其它用户应用。
多路网络接口
TX 4000系列数字中继接口可以软件配置为支持T1或E1连接类型。TX 4000和TX 4000/20支持4路中继接口,TX 4000C和TX 4000/20C支持8路中继接口。所有的平台均提供两路10/100Base-T以太网接口。TX 4000C和TX 4000/20C可以提供支持数字中继和以太网连接的尾部转换卡,或者提供支持数字中继连接器的尾部转化卡,并可以把以太网连接到CompactPCI PICM 2.16总线。
在网络接口方面,PRI(Primary Rate Digital Trunk Interface)接口所有信道的终点可以设在TX板卡本地,或者可以交换到其它H.100/H.110兼容产品的H.100/H.110总线进行下一步处理。
H.100/H.110保证了开放性的体系结构和供应商的独立性
H.100/H.110总线和交换处理为其它资源接入提供了灵活性、开放性和供应商独立性,这些资源包括:语音和呼叫处理、Modem池、语音识别器。TX 4000和TX 4000/20提供一路H.100总线接口,而TX 4000C和TX 4000/20C H.110总线接口(与H.100相对应的CompactPCI接口)。
冗余性
两个Dialogic SS7 TX系列平台的冗余配置需要板卡内置的以太网接口。以太网接口提供专用的点到点连接,可以为TX系列平台之间提供非常快速的数据传输。该方法避免了在主机总线传输MTP级的数据,显著的提高了SS7信令的处理性能。
冗余性可以有效预防信令连接、板卡和节点的故障。典型的冗余系统配置(参见图1)一般包括两块板卡:一块为主板卡,另一块用作备份板卡,它们共用一个节点代码,并通过活动连接共享负载。链接层的冗余管理可以自动在MTP级实现。应用系统还可以提供更高级别的监测,实现完全的系统冗余。
技术参数
基本参数
- 板卡配置:
- 双路10/100 Base-T以太网接口
- PCI板卡:4路中继接口;CompactPCI板卡:8路中继接口
- 数字中继接口可以软件配置为T1接口(1.544 Mbps)或E1接口(2.048 Mbps)。
- PCI中继的阻抗:可以选择设置为120欧姆,或者设置为监控模式所需要的高阻抗。
- 中继连接器:
- PCI板卡:4 路RJ-48C
- CompactPCI:50针RJ-21
- CompactPCI以太网接口选项:
- 尾部转接RJ-45
- PCIMG 2.16总线
- TDM总线:H.100/H.110总线接口
SS7连接
- TX 4000和TX 4000C板卡:每块板卡提供4路、16路或32路接口
- TX 4000/20和TX 4000/20C:每块板卡提供4路或16路接口
- 支持56 kbps和48 kbps低速率连接
软件驱动支持
- Windows 2000
- Windows Server 2003 (Dialogic SS7 V4.1)
- Intel® Solaris 8
- SPARC® Solaris 8(32位、64位、混合模式)
- SPARC® Solaris 9(32位、64位、混合模式) (NMS SS7 V4.1)
- Red Hat® Linux 7.2
- Red Hat Linux 9 (NMS SS7 V4.1)
主机接口
- 电气:PCI本地总线标准R2.2。
- PCI机械参数:PCI总线Rev2.2,long form factor。
- PCI通用扩展板卡:支持5.0V和3.3V信令环境。
- CompactPCI机械参数:PICMG 2.0,Rev 2.1,CompactPCI。
- 总线主频:DC 66MHz
板卡内置处理器和内存
- 主处理器:摩托罗拉MPC745x PowerPC
- 通讯处理器:摩托罗拉MPC8260 Power QUICC II
- 内存:128 MB SDRAM
TX 4000和TX 4000C典型信令处理容量
- ISUP(5条消息/呼叫):500路呼叫/秒。
- TUP:600路呼叫/秒。
- TCAP(查询+反馈):1000事务/秒
TX 4000/20和TX 4000/20C典型信令处理容量
- ISUP(5条消息/呼叫):125路呼叫/秒。
- TUP:150路呼叫/秒。
- TCAP(查询+反馈):250事务/秒
H.100/H.110支持
- 为T1/E1中继、通讯处理器和H.100/H.110总线之间提供灵活连接。
- 128路全双工H.100连接
- 256路全双工H.110连接
- 1024路本地连接
- 给多达2048路全双工呼叫提供4096路双向时隙可交换接入。
- H.100/H.110交换处理:Lucent Microelectronics AmbassadorTM T8150
电源需求
- TX 4000和TX 4000/20:3.3 V 电流 6.5A;5V 电流0.6A;12V 电流0.1A
- TX 4000C和TX 4000/20C:3.3V 电流6 A;5V 电流 1.25A;12V电流10mA
运行环境
- 运行温度:0 ºC~ +50 ºC
- 存放温度:-20 ºC~ +70 ºC
- 相对湿度:5% ~80%,无冷凝。
DSX-1电信接口
- 接口:T1中继的完全接口(ANSI T1.102、T1.403)。
- 封帧:D4,ESF。
- 线路编码:AMI、B8ZS。
- 零比特:可选择的B8ZS、ZCS(Jammed bit)和非零编码的压缩。
- 警告信号功能:信令多帧队列丢失和CRC多帧队列丢失(红色);远端警告和远端多帧警告(黄色);警告提示信号(AIS,Alarm Indication Signal)(蓝色)。
- 记数:两极反置、F(t)错误和CRC错误。
- 回送:基于信道,完全由软件控制。自动的远端回送提供CSU选项。
CEPT E1 G.703/G.704电信接口
- 接口:完全的G.703 2048 kbps中继接口。
- 封帧:CEPT G.704。
- HDLC/LAPD用于建立和终止数据连接。
- 线路编码:HDB3或AMI(提供零编码压缩)。
- 零比特:可选择的B8ZS、ZCS(Jammed bit)和非零编码的压缩。
- 警告信号功能:数据帧队列丢失(OOF)、信令多帧队列丢失和CRC多帧队列丢失(红色);远端警告和远端多帧警告(黄色);警告提示信号(AIS,Alarm Indication Signal)(蓝色)。
- 记数:比特出错率、CRC错误、信号滑移、线路编码冲突、远端阻塞错误。
- 回送:基于信道和跨信道,由软件控制。
标准
- PCI SIG:PCI标准Rev 2.1
- CompactPCI:PICMG 2.0,Rev 2.1;PICMG 2.16
- 热插拔:PICMG 2.1,Rev 1.0
- T1接口
- 数字多路复用器的需求和目标:AT&T Pub. 43802,July 82
- 服务描述和接口标准:AT&T TR 62411,ACCUNET T1.5
- 运营商为客户DS1 metallic接口的安装:ANSI T1E1/88-001R1,February 88。
- 基于ISDN PRI接口的ANSI T1标准:T1E1.4/8868(Proposed text) April 88。
- Primary Rate User-network 接口第一层标准:ITU-T 1.431,June 88。
- E1接口
- G.703:层次型数字网络的物理/电气特征。
- G.704:层次性网络结构主级和次级使用的同步帧结构
- G.706:帧队列和CRC校验程序。
- G.732:主要PCM多路复用设备的特征。
- G.823:2048 kbps数字网络中信号抖动和失真的控制。
- ESTI:ETS 300-418,300-246,300-247,300-248。
- Primary Rate User-network 接口第一层标准:ITU-T I.431,June 88。
产品认证
公司产品符合美国、加拿大和欧盟的EMC、安全和电信标准要求。欲了解产品在全球各国认证情况,请参照公司主页的全球认证部分。
