AdvancedTCA Fabric 接口详览
Jeff Munch 2003/10/28
Fabric 接口是PICMG 3.0 AdvancedTCA架构中主要的数据传输,可以承载高达2.1TB/s的资料吞吐量。PICMG 3.0规范中定义了Fabric 接口的电气连接特性,但是却没有规定具体的传输协议。这些传输协议在后续的3.0规范子集中得到了明确的定义。目前为止已经有4个3.0子规范被最终通过,它们是:3.1以太网和光纤信道传输 (Ethernet and Fibre Channel Transport);3.2 InfiniBand传输;3.3星型传输 (StarFabric Transport);3.4 PCI Express传输;PICMG 3.5 串行快速I/O传输 (Serial Rapid I/O Transport)正在制定中。这些3.0规范子集所定义的传输协议提供的传输的灵活性带来的直接好处就是易用性。ATCA产品的集成使用者在享受这种易用性的同时,需要留意平台中单板使用的传输协议。了解ATCA Fabric接口构架体系是充分利用ATCA架构所能提供高达2.1Tb/s带宽的保证。

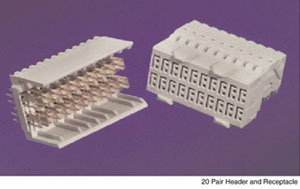

ZD 配对连接器
连接器的一对具有锹状屏蔽层的差分针脚有效减小了标准针脚以及针穴互连的相互影响。PICMG的仿真结果表明ZD可以完全满足3.125GHz
信号传输,甚至将来可以把信号频率提得更高。另外值得说明的是1个ATCA单板可以依照其连接(双星型或全网状)需求使用1到5个ZD连接器。
ATCA Fabric 接口信道是建立在LVDS(低压差分信号, Low Voltage Differential Signaling
)差分对 ( differential pairs) 基础之上,电气特性需求是建立在3.125GHz SERDES 信号基础之上。数据编码使用8b/10b
编码机制 , 并指定交流电信号对接以防止直流电逻辑层面上的数据传输的干扰。ATCA中两个板子的最小连接单元称作通路(channel),一个通路(channel)
由4个埠 (port) 组成,每个埠(port) 又由两对差分信号(differential pair) 组成,构成了ATCA Fabric

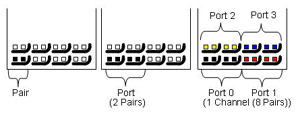

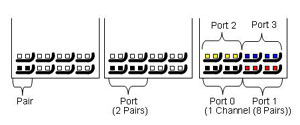

接口的最小连接单元。端口的两对差分信号被映像成一收一发的传输模式。下图描绘了一个差分对、一个埠、以及一个通路的针脚分布:

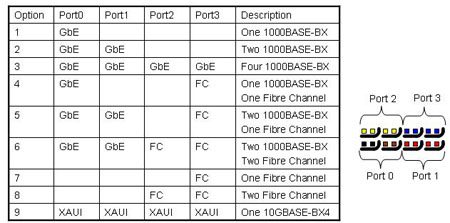

一个通路中包含多种ATCA子规范
凌华科技公司供稿 CTI论坛编辑
