广域IP Centrex典型组网方案

2004/07/30

　　提供广域IP Centrex业务是NGN的一个亮点，也是运营商争取集团用户的最重要手段。

　　广域IP Centrex业务从应用范围来看，可以分为三类：

　　本地范围：主要针对分支机构都集中在本地的集团用户，如市政府机构、大学本部和新区、连锁超市等。

　　全国（区域）范围：主要针对分支机构分散在全国各地或局部地区的集团用户，如银行、证券、企业、军事机关等。

　　跨国范围：主要针对在世界各地或部分国家都有分支机构的集团用户，如跨国公司、国际组织等。

　　从应用步骤来说，目前应该以前两类为重点，第三类由于涉及因素较多可以暂缓，待条件成熟时再实施。

　　从客户对象来说，目前首先以大学、超市和企业为重点，树立典型示范点，逐步推进到其他用户，如政府、金融、军事机构等。

　　针对不同的组网状况和应用范围，目前有三种典型的组网方案。

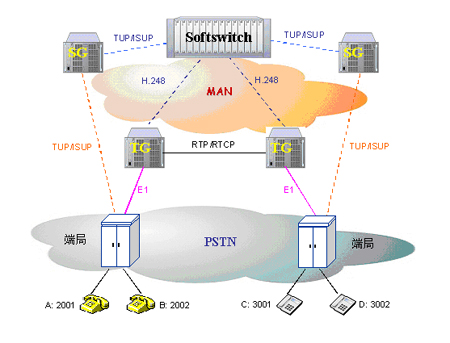

1．网络叠加（软覆盖）方案

　　本方案针对现有网络在提供广域Centrex业务方面的限制，中心思想是利用网关设备实现对现有程控交换机的“软覆盖（Soft Covering）”，并由软交换设备专门针对广域IP Centrex业务进行控制和处理。这样原本两个程控交换机之间的标准局间呼叫信令无法直接携带的Centrex信息，通过这个新设置的“代理”系统就可以得到处理，从而使得广域IP Centrex业务成为现实。

　　此方案充分利用了现有宽带承载网络的已有资源，在传输方面不需要新增任何设备，在应用方面只需要增加软交换设备、媒体网关（TG）、信令网关（SG）。

　　此方案对于现有网络的影响很小，主要表现在程控交换机的数据配置上。具体地说，包括以下几个方面：

　　（1）程控交换机首先需把本局相关用户配置为归属某一个Centrex群（这是实现本地Centrex业务也必须做的）；

　　（2）程控交换机需配置和网关之间的新局向数据，建立和软交换系统的连接；

　　（3）程控交换机需配置出局号码分析数据，使得广域Centrex呼叫可以路由到新局向；

　　（4）程控交换机需配置入局号码分析数据，把从新局向来的呼叫作为广域Centrex呼叫处理。

　　另外，考虑到系统处理效率，建议在规划Centrex用户号码时，应尽量使得同一交换机用户位于同一号码段内，避免重叠和交叉。如果确实难以保证，将对程控交换机的数据配置提出较高的要求，但对业务实现没有影响。

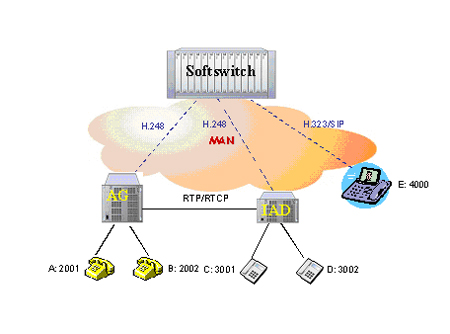

2．本网接入（硬覆盖）方案

　　广域Centrex业务并不仅仅针对现有网络用户，对于软交换系统本身的用户同样适用。

　　本方案的中心思想是利用接入设备接入新的用户，并允许在模拟电话用户和智能终端用户之间综合实现广域Centrex业务。这时软交换设备兼有IP电话呼叫的控制处理和广域Centrex业务的控制处理两种功能。

　　此方案利用现有的宽带承载网络实现了用户接入，在传输方面不需要新增任何设备，在应用方面只需要增加软交换设备、接入网关（AG）、综合接入设备（IAD）。

　　此方案主要应用于没有或只有较小规模PSTN网络、但拥有比较好的宽带网络的运营商，既避免了用户本地接入铜线“最后一公里”的瓶颈，有效节省了工程投资，又提高了宽带网络的利用率，可以使运营商在市场竞争中得到“后发”优势。

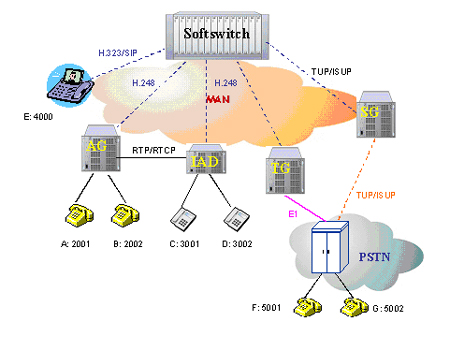

3．综合（混合覆盖）方案

　　此方案综合了软覆盖和硬覆盖两种方案的特点，实现了在软交换集中控制下按“大一统”方式向通过不同网络接入的、使用不同类型终端的用户提供业务。

　　此方案目前主要应用于拥有PSTN、ATM、IP等多种网络资源的运营商，可以有效发挥综合网络的优势，向用户提供超值服务。
