NGN承载网的QoS实现

2003/02/12

1.QoS概述

　　在IP分组交换网上实现业务的端到端QoS的可以采取如下阶段方案：

1、基于DiffServ或ToS；

2、基于Best-Effort（尽力而为）的流量工程；

3、基于Best-Effort（尽力而为）的流量工程+DiffServ或ToS；

4、基于DiffServ的流量工程，结合快速重路由等技术对实时业务的支持有望达到电信级QoS。

2.QoS的分层实现

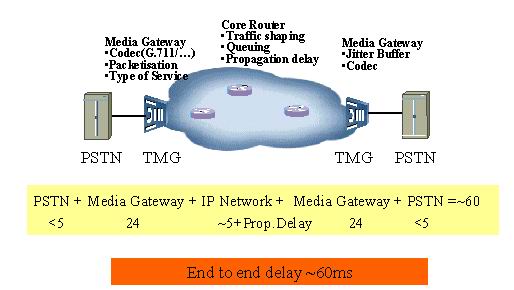

　　NGN业务要求端到端的QoS保证，NGN业务端到端的QoS保证需要整网设备支持。目前采用Diff-Serv模型更符合城域网的现状，要求城域网承载网转发设备（L2/L3交换机、BAS、路由器）及NGN部件（软交换、网关、IAD）应支持Diff-Ser模式QoS特性，边缘设备实现报文着色标识，接入汇聚转发设备实现流量监管、重分类、标识、拥塞管理，骨干转发设备根据标识进行高速转发和拥塞管理。城域网中不同业务流的QoS要求是不同的，可以将语音、视频、信令、数据等业务流应分为不同优先级，针对不同的业务设置不同优先级，提供不同的QoS保证。

　　华为公司建议在城域网的各个层次采用Diff-Serv、超额带宽、CAR、接入数量控制以及动态QoS策略等多种技术来保证NGN业务的端到端QoS。

2.1城域骨干层

　　目前各大运营商的IP骨干网是一个轻载网，带宽能得到很好保证，即使带宽不足，也很方便增加带宽。所以骨干网主要采取超额带宽、Diff-Serv 来保证业务的QoS。

当业务量增加时，骨干网有可能成为重载网。如果骨干网采用MPLS VPN建立NGN业务网，就可以采用MPLS Diff-Serv、MPLS TE、MPLS快速重路由等技术来保证骨干网业务的QoS。
　　

2.2城域汇聚层和接入层

　　宽带交换资源短期内还很昂贵，城域接入资源的宽带化实现困难，所以在城域网汇聚层和接入层存在带宽收敛，必须采取相应QoS技术，保证NGN业务的质量。

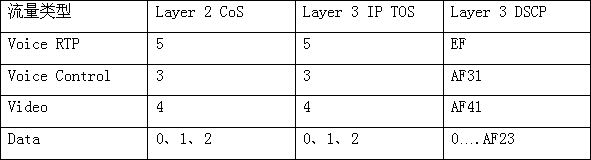

1、 业务优先级划分(Diff-Serv模型)。

　　在FTTB+LAN接入时，L2交换机采用VLAN进行业务隔离，并为不同业务接入端口分配不同的优先级，从而提供二层QoS（802.1p）保证。L2交换机将NGN业务配置为高优先级，保证NGN业务优先转发，出现拥塞时采用队列调度算法优先保证话音数据流的转发。城域汇聚层BAS识别接入设备的业务，为NGN业务流分配高优先级，保证NGN上行流的业务质量，同时BAS具有二层优先级标识和三层优先级标识相互映射能力，对于下行流可按三层优先级进行队列调度，同时将三层优先级标识（DSCP/TOS）映射为二层优先级（802.1p）,以保证下行流的QoS。

2、用户接入流量及数量限制

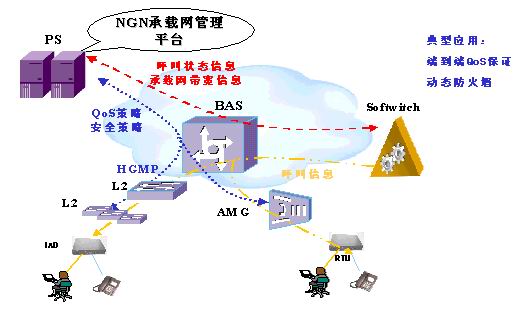

　　所有用户接入BAS，BAS通过CAR可以对不同的用户限制带宽,PC分配较低的优先级及带宽，而对IAD分配较高的优先级和带宽，防止普通用户对带宽的无节制滥用。PS可以动态收集BAS设备的带宽使用情况，同时通过与软交换的交互，了解NGN业务的带宽需求，从而在BAS上可按用户及业务的粒度进行动态QoS策略配置，为用户提供差异性业务，保证用户的SLA。PS可以下发QoS策略给BAS，BAS交换机可以进一步通过协议（各厂家私有协议）下发QoS策略给下挂的L2交换机。
