软交换与PSTN本地网融合组网方式初探

2005/12/22

　　软交换在骨干网应用的成熟性毋庸置疑,但引入本地网后，由于端局的复杂性,与原有PSTN网络合理的组网方式，正成为拥有PSTN网络的传统电信运营商关注的重点。采用叠加网的发展策略，在初期，通过接口局或汇接局实现软交换网络与PSTN的互通；在中远期，随着PSTN用户逐步迁移到软交换网络，实现以软交换为核心、多种接入方式并存的融合本地网络的目标，是探索方向之一。对此进行的实践和心得，对当前各大电信运营商正在进行的本地软交换实验网或商用试验网建设不无裨益。——编者

　　软交换网络是可以提供包括话音、数据和多媒体等多种业务的综合开放的网络架构。其开放的4层网络架构、业务驱动以及基于统一协议和分组网络的特点，为电信运营商重组业务网络、缩短业务提供周期、降低建设和运营成本、实现网络有效增值奠定了技术基础。

　　作为传统运营商，十分关注引入软交换后，如何与已有的PSTN网络的有效互通，以实现业务的共享；同时，兼顾业务的发展和网络演进的需求，逐步利用软交换完成对PSTN网络的改造，提升网络的业务能力，适应未来的市场竞争。目前，对于传统运营商来说，研究软交换与PSTN融合的组网策略及具体实现方案，是十分迫切的任务。

组网原则及发展策略

　　软交换网络技术的发展与实践是传统交换网络演进的基础，但对于运营商来说，急需解决一个问题：如何在兼顾网络发展的同时，充分利用原有网络资源，保护已有投资，完成传统交换网络的平稳演进。

　　软交换引入本地网的组网原则建议如下：（1）尽量保护已有的网络资源，减少重复投资，提高收益率；（2）有利于本地网业务发展，提高本地网综合业务能力；（3）确保本地网络安全，实现网络的平稳过渡。

　　PSTN本地交换网络引入软交换是一个渐进的过程，其发展策略可以采用叠加网方式，在宽带分组网络上，组建独立于PSTN的软交换网络。初期，以新业务吸引用户，提升市场竞争力；中远期，随着交换设备退网和业务能力要求的提升，PSTN用户逐步迁移到软交换网络，本地网逐步向以软交换为核心的目标网络演进。

近期软交换组网方案

　　近期的软交换网络，可以采用叠加网方式构建于宽带数据网之上，为宽带接入用户提供业务。同时，通过接口局或汇接局与PSTN网络互通，实现原有PSTN业务及部分软交换特色业务在两个网络上的共享。软交换的初期目标用户主要为使用宽带接入的集团和个人用户。

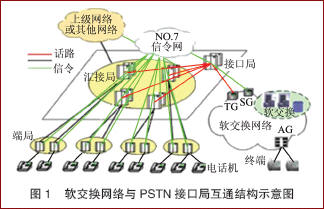

　　如图1所示，独立构架在IP城域网上的软交换网络，支持各类基于数据接入的终端，利用中继网关（TG）和信令网关（SG）接入接口局，实现与原有PSTN网络的互通。软交换网络与接口局间采用F-Link信令连接方式。

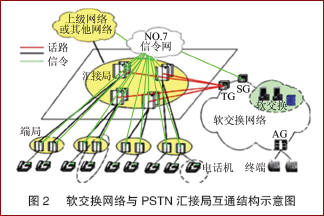

　　图2所示为软交换网络通过TG直接与PSTN网络汇接局进行的互通，其信令采用A-Link方式接入No.7信令网。

中远期组网方案

　　软交换与PSTN融合组网的中远期目标是：随着软交换技术的成熟和设备成本的下降，在新业务应用的趋动下，实施PSTN网络中退网设备的替代，以及部分PSTN端局到软交换网络的迁移，最终向以软交换网络为核心的方向演进。

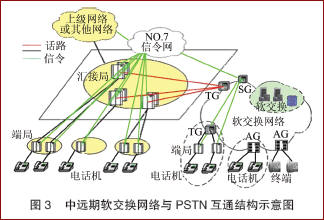

　　如图3所示，软交换网络通过TG设备连接各汇接局，信令网关以A-Link方式接入No.7信令网，实现与原有PSTN网络的互通。在PSTN端局部分或全部退网后，其用户可以转变为AG下的软交换用户，用户可以保留原有号码。PSTN网络对此类用户的呼叫路由将指向软交换网络。同时，为提升业务能力，原有PSTN端局可以逐步迁移到软交换网络。如图3所示的部分PSTN端局通过TG接入软交换网络，利用SG实现与软交换网络中的其他用户以及PSTN网络的互通，用户可以保留原有号码，PSTN网络对这些端局的呼叫路由将指向软交换网络。软交换网络中PSTN端局向远端模块转化，所有的业务由软交换触发，计费由软交换完成。

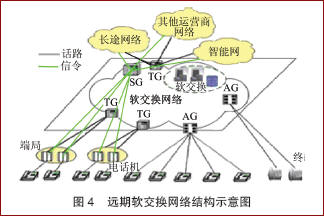

　　随着PSTN用户逐步转变为软交换网络用户，未来以软交换网络为核心、PSTN端局作为接入的网络结构将逐步形成。如图4所示，软交换网络将覆盖包括PSTN用户在内的各种类型的用户终端，具有SSP功能，提供智能网业务；具备大容量关口局功能，实现与其他运营商网络的互通。

用户编号

　　用户编号从业务上看是用来标识用户的。在宽带语音业务领域，可以有多种地址表示方式，但它们必须惟一地对应某个用户。鉴于业务的习惯，采用E.164号码是最合适的。

　　在软交换组网初期，对软交换用户可以分配普通的PSTN号码资源。对新发展的软交换用户可以启用新的号码段，用于软交换用户的标识；而对于从PSTN转为软交换的用户，在PSTN上做相应的路由配置后，仍可继续使用原有的PSTN号码。这种号码分配方式可以支持从传统网到软交换网的平滑过渡。

　　随着网络规模的扩大，可以考虑采用专用的IP电话业务号码。2000年，信产部发布了标准YD/T1088-2000《IP电话业务编号》，规定IP电话号码长度固定为13位，其结构为1XY+X1X2X3+X4X5X6X7X8X9X10。这种软交换用户统一编号方式，有利于解决未来软交换用户移动性问题，便于网络大规模的扩展。
