3G无线视频服务器—视频监控新亮点

2010/08/03

　　摘要：近年来运营商在国内大力部署3G网络，视频监控出现了一个新的承载体。3G无线视频服务器融合了3G传输与视频服务器功能，成为了远距离、大范围视频监控的新亮点。

　　关键词：视频监控无线视频服务器 3G

1 引言

　　目前的视频监控以有线方式为主，存在较大的局限性，对于移动公共设施的视频监控鞭长莫及。2009年6月5日发生在成都9路公交车上的燃烧惨案，给人们敲响了警钟，如何应对移动公共设施的监控管理成了公众的焦点，也成了各级公共安全管理部门的重中之重。

　　视频监控发展历程中经历了数字化、网络化、小型化、智能化几个亮点，随着3G网络在国内的实用化，3G无线视频服务器将是视频监控的下一个亮点，无线视频服务器包括专网型、WiFi型、公网型视频服务器。公网型在2G移动通信时代主要以CDMA1X为主，随着3G移动通信在全国的全面铺开，其较高的带宽将给视频监控带来一个全新的发展。

2 系统架构

　　3G无线视频服务器的传输采用3G网络，融合了视频服务器的功能。无线视频服务器对视频信号及其它传感信号进行处理，通过3G网络传到Internet，最后传到视频中心，如需要手机监控，则由其转发到手机上。其典型架构如图1。

3G无线视频典型架构

图1 系统架构
3 3G无线视频服务器优势

　　3.1 灵活性

　　不受制于固定的网络拓扑结构或系统建设，在设备的添加、移动方面享有更大的便利性。

　　3.2 安装方便

　　无需铺设线路，节省大量人力物力。

　　3.3 视频监控范围广

　　随着图像信息管理系统应用范围的不断扩大，用户获取图像信息的要求越来越高，希望做到随时随地。如：公安机关在临时或突发治安及警卫事件发生时用“移动图像传输系统”对现场的情况进行实时监控和录像的无线传输；交通警察利用移动终端及时掌握各个交通路口的情况；上班族工作繁忙，又需要监控家居安全，保姆对小孩的照顾情况；外出的公司主管希望方便、快捷地了解公司的工作情况以及生产线或经营场所各方面是否正常运转等。

　　3.4 适于远距离、位置分散点的视频监控

　　当被监控点距离远且位置分散，利用传统网络布线的方式成本高，只能采用无线视频监控。

　　3.5 能实时监控移动物体

　　对移动目标（如公交车、移动应急指挥车等）进行监控时，都需要用到无线视频监控，有线是无法办到的。

4 3G带宽能满足无线监控的需求

　　无线视频服务器主要有专网、WiFi、公网传输，因专网与WiFi网络部署造价高，范围有限，一直都没有发展起来。在3G未开通前，公网无线视频服务器主要是以CDMA1X为主，少量城市开通了EDGE，受网络带宽所限，无线图像传输在CDMA 1X 、EDGE网络上的效果不尽如人意，只适合于低帧率、低画质视频的传输，不能满足高清晰图像传输的需求。以CDMA 1X 无线传输视频为例，CDMA网络带宽的理论值是153.6Kbps，然而实际使用过程中在30Kbps～70Kbps之间的居多。视频（CIF格式）传输帧率在1～10帧之间，延迟较大。3G网络部署后，具体带宽如表1，以TD-SCDMA为例，绝大多数城市的上行带宽可以达到256Kbps，实际带宽在100kbps以上，传输CIF格式视频可以达到15帧以上，基本能满足视频监控的目的，3G将成为视频监控的一个新途径。

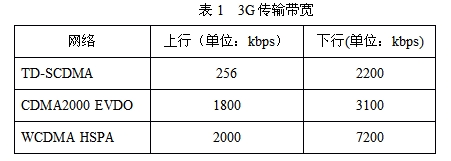

3G传输带宽

5 3G无线视频服务器在城市公交中的应用

　　城市公交实时视频监控是一个典型需要无线传输的应用，基于WLAN、专网造价太高，较为适宜的是采用公网，基于CDMA1X因带宽较窄，传输图像质量较差，采用3G传输则能很好地解决此问题。　　5.1 城市公交架构

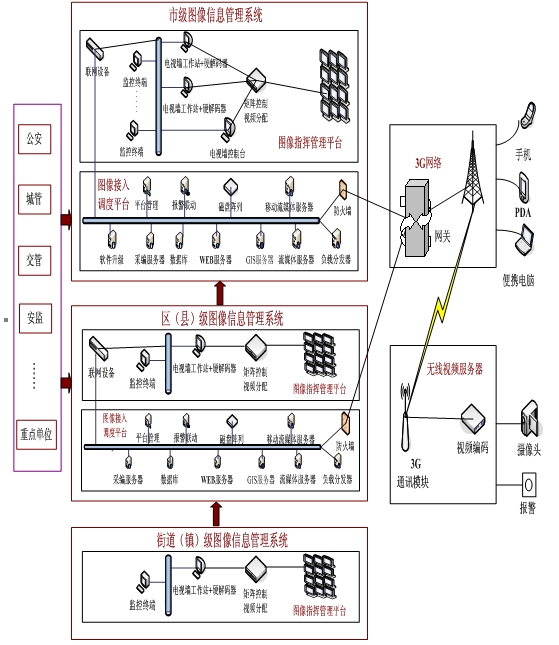

　　基于3G网络的城市图像信息管理系统按地理位置进行部署，共分为三级，包括市级、区（县）级、街道（镇）级，其架构如图2。

图2 城市公交架构
　　5.2 城市公交系统平台说明

　　基于3G网络的城市图像信息管理系统包括3G无线视频服务器、图像信息管理平台和客户端。

　　3G无线视频服务器

　　3G无线视频服务器将采集到的原始图像，使用H.264算法进行编码，通过3G传输方式将数据发送到图像信息管理平台。

　　图像信息管理平台

　　图像信息管理平台包括图像调度接入平台和图像指挥管理平台。

　　图像调度接入平台

　　图像调度接入平台是整个系统的核心，它包括平台管理、报警联动、前端设备接入、软件升级、网络管理、数据库、WEB服务器、GIS服务器、视频接入、转发等功能模块，根据流量的不同每个模块对应着一个或多个服务器，多个模块功能也可由一个服务器来承担。

　　图像指挥管理平台

　　图像指挥管理平台包括报警、GPS数据等接入，图像接入及大屏显示系统。图像指挥管理平台是城市图像信息管理系统的执行单位，负责图像及报警接入。各种指挥命令也由此发出，它相当于人的大脑，负责信息的汇集和做出指挥决策。

　　客户端

　　系统支持用户通过手机、便携电脑等终端通过3G网络浏览视频，以使用户在观看视频时，不受地点的限制，更加方便，快捷。

　　5.3 城市公交系统功能

　　实时图像调阅

　　远程控制

　　历史图像提取

　　图像文件索引

　　图像转发

　　用户管理与权限管理

　　GIS功能

　　故障告警

　　设备管理

　　远程管理

　　日志和统计报表

　　报警与联动

　　6 结束语

　　3G无线视频监控适用于市政、公安、交通、银行、环保、水利、电信等各种行业，真正解决了远距离、大范围的视频监控难题，适用于任何环境及流动性极高的场合，是城市图像信息系统建设的新途径，3G无线视频监控还能够在公共安全方面起到重要作用。
