天地阳光倾力打造江南证券有限公司视频会议系统

2003/05/15

概况

　　江南证券有限责任公司视频会议系统将建成以江南证券有限责任公司南昌总部为中心，覆盖深圳、北京等营业部的共8个会场的视频会议系统。

　　天地阳光通信科技(北京)有限公司为江南证券建成的视频会议系统，可以实现包括股评报告、行政会议、技术讨论、技术培训、多点视频会议在内的全方位多媒体通信业务。多点控制服务器AMPLESKY VM3000和视频终端可以为用户提供友好的全中文的操作界面，用户可以简单方便的操作，自己组建会议，系统可以支持拨入和拨出方式组建会议以及用户自己组建会议和操作员辅助建立会议。

网络环境分析

　　本次江南证券有限责任公司视频会议系统，它包含两个层面的内容，分别是视频会议承载网和视频会议业务网。

　　其中视频会议承载网主要解决用户如何通过广域网实现业务接入问题，同时还应该解决视频会议系统的骨干承载。终端用户的接入方式是DDN。各个终端用户接入时与江南证券有限责任公司部骨干网业务共享或者单独占用带宽，共享带宽的时候在接入侧做优先级处理，也就是说，视频会议的数据包应该有较高的优先级，优先转发。

　　江南证券的主干网采用星型DDN结构，各地通过路由连接到主干网。网络带宽为512k（其中北京和天津为共享2M带宽，南昌总部和南昌营业部共享512k带宽）。

　　星型网络结构对于构建多点视频会议系统是比较适合的。DDN结构技术在带宽利用、传输质量、多业务接入等方面有很大的优势，该网络具有带宽高、具有一定的Qos、拥塞控制、流量控制等优点，适合开展H.323的视频会议业务。

　　江南证券有限责任公司视频会议系统的承载网络即江南证券有限责任公司广域网主干网采用DDN结构技术非常适合开展多点远程视频会议包括数据会议业务。目前，成熟的会议室级视频会议系统对带宽的要求为384K，所以江南证券有限责任公司广域网512K的线路带宽完全满足视频会议系统对带宽的需求。但由于IP损耗等原因，真正建立的会议带宽为384K.

总体方案设计

　　“江南证券有限责任公司视频会议系统”方案是架构在TCP/IP网络基础之上的。在江南证券有限责任公司中心主会场以及分会场内部可以利用已有的局域网。

　　由于会议电视传输的是实时的图像和语音业务，对传输网络的要求较高。为了能够保障会议的通讯质量，传输网络需能够满足如下要求：

　　一是要提供足够带宽（一般要保证点对点的连接在384K以上），传输线路稳定，要能够保证没有拥塞和低误码率；二是要尽量减少网络时延。因此，网络架构应尽量采用交换式设备，这样可以达到较好的实际使用效果。由于基础网络建设部分不属于本建议范畴，故在此不做深入讨论。

　　MCU（多点控制单元）是视频会议系统的核心部分，只有采用MCU才能扩大视频会议系统的规模，使视频会议系统的效益发挥到最大。H.323 MCU同每一会议终端的连接共享使用同一条物理线路，但使用不同的逻辑信道，从而完成通信。逻辑信道对应TCP/IP协议中的TCP连接和UDP连接。

　　MCU中每一个会议终端均采用点到点的模式进行通信，会议终端认为MCU是同它一致的对等点。具体的多点处理是在MCU内部完成的，对会议终端透明。

　　由于多个会议终端共享使用同一物理线路同MCU连接，因此MCU的接入带宽必然为多个终端带宽之和，故而在H.323系统中要求MCU有较高的接入带宽。

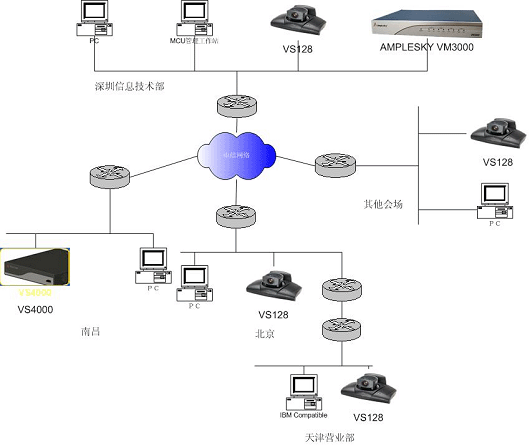

　　整个系统构建在江南证券有限责任公司广域网上，江南证券有限责任公司广域网骨干带宽为512K，江南证券有限责任公司视频会议系统可以使用足够的带宽。江南证券有限责任公司视频会议系统拓扑图结构如下：

特色功能介绍

　　江南证券视频会议系统除可提供优质的点对点及多点会议功能外，还具有适合金融证券行业的特色功能：

全路混音功能

　　采用全路混音的方式，使所有分会场的与会人员可以通过语音通知会议主席要求发言，这样大大节省了申请发言的操作时间，同时使电视会议更人性化。

集中静音控制功能

　　该系统利用集中静音控制功能为会场秩序的维护提供了又一强有力的工具。以前，会议主席每次开会时都要先通知所有会场静音，如果分会场很多的话，例如24个分会场，维护会场秩序要花掉十几分钟的时间。现在有了集中静音控制功能，就节省了很多时间，会议主席只要轻轻点击一下鼠标就可以将全场静音，不用所有分会场关掉麦克风了，只要将发言人会场进行混音即可，这样使会议秩序控制方便快捷。

中文终端列表

　　能将所有不支持中文的终端名称在会议管理界面中显示中文名称，方便会议管理员和会议主席维护和操作会议。同时将在线人员和离线人员分离，这样方便会议管理员和会议主席检查哪些终端在线和哪些终端离线。

群邀终端上线

　　为了方便电视会议操作，节省会议组织时间，系统提供了终端群邀上线功能，这样会议主席或会议管理员在开会前，只要用鼠标点击一下群邀上线按钮，就可以将所有终端邀请进入会议当中，这样既方便了主席，又节省了所有人的宝贵时间。

　　支持工作站管理方式，系统管理员可轻松地对系统进行远程在线配置和管理

全面的维护管理及监控功能

　　具有会议功能管理、视频信号浏览、端口实时监测显示、预置定时会议、会议时间自动记录、用户地址录入与编辑、数量统计以及对会议事件进行存储等功能。

　　能对整个系统内所有会场的情况进行实时监测显示，并能根据监测数据报告结果，用以判断故障。

　　能对各端口进行实时的监测，某端口出现故障时能自动报警，并对出现故障的端口进行检测，自动判断出其故障类型，若整个会议过程中由于外界因素或人为因素出现掉点现象，管理软件能实时地显示告警信息，并可以进行实时掉线重呼。

视频广播流

　　计算机上只需装上相应的接收软件，如CISCO IP/TV或者APPLE QuickTime即可以流媒体的形式接收会议的全过程。

　　第三方话音加入：支持第三方话音加入，具备会议电话的桥接功能。

实现各点远程股评传送功能

　　股评信息及资料、数据的交互（包括Word文档、幻灯片、图片等等），为了实现各点之间多方的数据共享，实现会议过程中的数据等资料的共享、电子文档的共享（如WORD文档、幻灯片、图片等等），可进行多组应用程序共享、聊天、文件传送等数据会议功能。利用终端内置的幻灯片演示功能，结合PC的Netmeeting工具就可以轻松实现股评、数据、资料的共享。

　　支持包括语音激励、演讲者模式、轮巡、导演控制、主席控制在内的多种会议控制方式。

系统的扩展性

江南证券有限责任公司骨干带宽为512K，由于IP损耗，真正能建立的会议带宽为384K。由于为本次视频会议系统配置的Amplesky公司的VM3000可支持8用户512K会场，即使将来带宽增加，需建立512K带宽会议时也能满足需要，无需再投资。当会议规模需要扩大时，只需购买升级软件，而无需再投资硬件设备，VM3000可扩展到支持36用户。

网络安全和QoS

　　江南证券有限责任公司广域网是构建在以DDN为基础的IP网络上，江南证券有限责任公司视频会议系统采用H.323协议框架标准。此标准是没有服务质量QoS保证的。因此，在网络中流量较少时，对于视频会议这种对实时性要求较强的业务来说，会议质量可以得到保证；但是，当网络中流量较大时，会议质量就会下降，甚至造成会议中断。江南证券有限责任公司部目前的网络流量较小，所以会议质量能够得到保证。但从长远考虑来讲，江南证券有限责任公司系统的信息化建设将逐步到位，那时网络中的业务将会增加，网络流量将会增大，视频会议质量将受到影响。我们建议：一方面，在适当的时候增加网络带宽；另一方面，可以适当地将一些非Cisco产品替换为Cisco产品，这样就可以对整个江南证券有限责任公司广域网进行QoS的设置。
