7. CT ADE 体系结构（Topaz）介绍 7.1.3. CTADE_A，路由
许多电话操作需要两种资源共同工作。例如，向呼叫者播放一段语音要求使用媒体资源播放文件，使用中继资源建立与呼叫者的连接。中继资源必须侦听媒体资源的输出，这样呼叫者才能听到播放的文件，媒体资源应该侦听中继资源，这样才能处理呼叫者输入的数字。
在大多情况下，用户不需明确地控制路由：缺省状态下，CTADE_A通过用户使用的函数将用户所需的资源路由到一起。例如，当播放一个文件时，CTADE_A确定当前媒体资源已经路由到了当前中继资源上。
但用户可以替换Topaz的自动路由。
看下面的一个例子：
·如果有一个媒体资源，MediaUse函数预留媒体资源并且将其路由到当前的中继资源上。
·缺省状态下，FaxUse函数预留一个与当前中继资源兼容的传真资源，并且将两者路由到一起。
·如果使用MediaPlayFile函数时还没有打开一个媒体资源，播放文件前，Topaz会保留一个媒体资源，并且把它路由到当前的中继资源，如果没有保留中继资源，Topaz在保留媒体资源前会先保留一个中继资源。
·向一个会议添加任何资源时，Topaz都会将两者路由到一起。
然而，也可以调用下面的函数使自动路由失效：
TopazDisableAutoRoute();
可以调用下面的函数使自动路由重新有效：
TopazEnableAutoRoute();
7.1.4. CTADE_A，路由类型：全双工和半双工
如果使用全双工连接，两种资源之间有双向的路由，如下图所示。每一种资源侦听其他资源的传输，典型的情况如媒体和中继设备之间的相互路由：
然而，半双工中，只是一种资源侦听另一种资源：
一个全双工连接函数TopazRoute(Res1, Index1,
Res2, Index2)
可以创建如第一个图所示的路由，资源2在侦听资源1，反过来，资源1也在侦听资源2。
一个全双工路由相当于两个侦听命令。
一个半双工连接如第二个图所示，资源2在侦听资源1，但反过来资源1没有侦听资源2（除非之前有路由命令使资源1侦听资源2）。
7.1.5. CTADE_A， 呼叫控制、挂机处理和挂断事件
挂断过程中有两个重要的问题：
·检测呼叫者何时挂断
·挂断时处理
7.1.5.1.挂断检测
挂断检测操作可以体现出Topaz API透明性的好处。因为当使用中继函数开发应用程序时，不需要考虑CTADE_A进行挂断检测的技术细节。
当使用开发的应用程序时，可以使用相同的VOS代码，不用考虑系统，只需要改变一下Topaz的一下设置细节即可。
7.1.5.2 挂断处理
检测到呼叫者的挂断操作后，VOS在当前的p-code指令执行完后（可能正在语句和表达式执行中）停止运行，并将控制权交给onhangup函数。然后onhangup函数就会一种执行，直到遇见重启、返回或挂断结束（endhangup）的语句。如果遇见endhangup语句，效果与return语句相同，如果遇见return语句，程序返回到中断的语句继续执行，如果处理onhangup的过程中又有一个挂断事件发生，此事件将会被忽略。
大多应用中，建议使用restart将控制权交回程序的开始，这样会使体系结构比较明确。
如果挂断发生时正在执行象MediaPlayFile、MediaRecordFile或MediaWaitDigits等异步CTADE_A函数。VOS会中断函数，立即转到onhangup处理。
如果挂断发生时只在执行其他的阻塞函数如sem_set或ser_rdbuf。VOS直到函数完成后再转到onhangup处理。
TrunkDeferOnHangup函数和TrunkClearDeferOnHangup函数允许应用程序定义关键代码区，这些代码区不允许被onhangup处理函数中断。一个典型的例子就是一组数据库更新，一旦开始，必须完全接收。当有挂断事件时，TrunkDeferOnHangup函数后面的任何电话阻塞函数都将终止。控制权交给onhangup函数的操作被推迟，直到函数TrunkClearDeferOnHangup。
例：
7.1.6. CTADE_Architecture技术
CTADE_Architecture（Topaz）是为API的透明性设计的，即一套程序可以在所有的电话API和所支持的所有中继类型下运行。但某些特征只适用于某种技术，例如，GloblaCall系统发送记帐比率信息，但其他中继接口API不使用协议定义的记帐比率。所以，函数TrunkGetBilling不能提供R4GcTrunk技术到其他技术的接口，所以是不透明的。
VOS提供了控制电话资源技术细节的函数，象TrunkGetInt一样，Get/Set函数可以操作特定的技术参数和API函数。
Get/Set函数可以读取和设置CTADE_A中只应用于特殊技术的参数。
Get函数，象MediaGetInt返回技术的布尔、字符串和整数参数，比如，要获取R4DxMedia资源当前的播放声音的大小，可以使用MediaGetInt函数和REGID_PlaySpeed
RegID（702）：
Value = MediaGetInt(702);
Set函数，象MediaSetInt可以设定技术参数，例如要设定R4DxMedia资源当前播放声音值为7，可以使用MediaSetInt函数和REGID_PlaySpeed（702）：
MediaSetInt(702, 7);
注意：
必须注意，调用API级的函数设置一个CTADE_A参数可能不只改变电路板级的参数。例如，R4DxMedia中，使用函数MediaSetBool设置REGID_R4DxMediaDisableAllToneDetection（280）为0或1来清除Dialogic提示音ID。
MediaSetBool(280, 0);
此处函数MediaSetBool没有设置Board级的参数为0，此函数调用Dialogic的函数dx_deltones来删除以前在此通道上的用户定义提示音。
要详细了解VOS中可用的函数和方法以及更多例子，参见Get/Set函数。
可以从CTADE_A RegIDs中找到一系列可用的RegIDs。
当前的CTADE_A技术如下：
中继技术
技术 ID号码 描述
SimTrunk 1001 SimPhone Trunk
R4AgTrunk 1002 R4 ag_ / dx_ API (aka LSI)
R4GcTrunk 1003 R4 gc_ API
S100Trunk 1005 S.100 CTscr_ API
R4MsTrunk 1006 R4 ms_ station API
媒体技术
技术 ID号码 描述
SimMedia 2001 SimPhone Media
R4DxMedia 2002 R4 dx_ API (aka VOX)
S100Media 2003 S.100 CTplyr_/CTrcdr_ API
WaveMedia 2004 Win32 Wave API
传真技术
技术 ID号码 描述
R4FxFax 3001 R4 fx_ API
R4GrtFax 3002 GammaLink fax
S100Fax 3003 S.100 Fax
会议技术
技术 ID号码 描述
R4MsConf 5001 R4 ms_ conference API
R4DcbConf 5002 R4 dcb_ API
S100Conf 5003 S.100 CTconf_ API

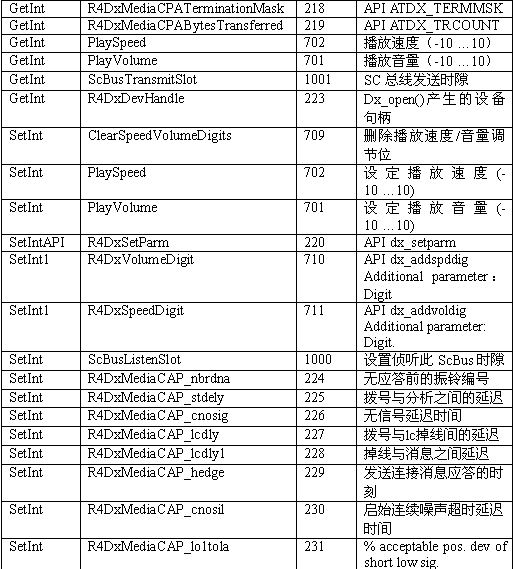

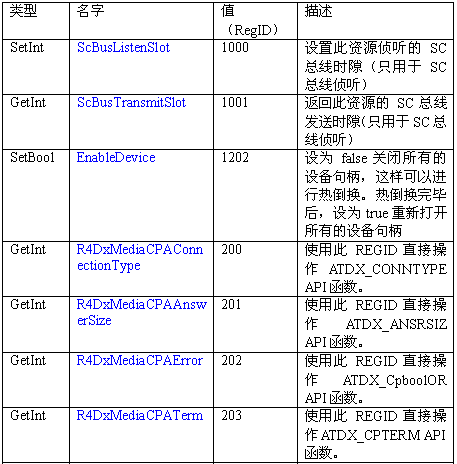

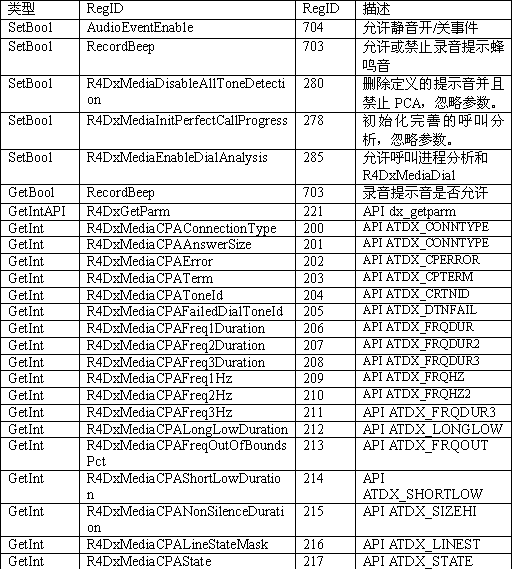

例如，下面为R4DxMedia技术的一些（some3）RegId：
R4DxMedia RegIDs
7.1.7. CTADE_A 特征ID
特征ID
保存在Topaz 特征（Profile）中的一些描述系统细节的RegID称为特征ID。Profile的内容可以通过TopazProfile.exe
-L命令来查看，Profile的内容产生一个包含文件，产生的文件中的每一项都代表一个特征（Profile）ID。
可以通过适当的Get函数获得特征（profile）ID的值，例如，要查出是否支持ANI（呼叫者ID），可以使用函数TrunkGetBool
和REGID_ANISupported(301)：
Support = TrunkGetBool(301);
Topaz Profile是类似于Windows注册表的一个数据库，是一个文件和目录树，包括以下信息：
·所有安装的硬件资源细节，由资源扫描器决定。
·用户提供的硬件配置信息，资源扫描器检查不到。
·用户可设的选项，象缺省的语言（英语、西班牙语… …）。
运行的VOS应用程序把Profile当作只读来处理，这些程序开始运行前，Profile应该完全初始化。
Topaz Profile中不包含任何动态改变的信息，象某一资源的状态等等。
Profile中的各项，称为Profile ID，具有名字和值。某一项的名字与一个文件系统中的路径名相似。所有的名字从根段开始，以反斜线表示。比如，Topaz
代码内部使用的Profile ID如下：
\Techs\TechCount
TechCount的值是本PC机安装的不同的CTADE_A提示的数目（一个技术是指一个特定的硬件和相应的API函数，如DialogicR4
VOX）。
值分三种类型：整数，字符串和布尔值（True/False）。
常常可以看到如下的数值和名字：
\Techs\TechCount=4
一个Topaz 目录可以包含一些数值，象TechCount，也可以包含一个数值数组，名字相同，索引不同。（Topaz不允许在同一目录下既包含数组又包含非数组值）。如，\TechTypes
包含一个整数值的数组，\TechTypes[0]，\TechTypes[1]，…..最大的索引为TechCount-1。
此例中数组可以包含连续的索引，或数组的索引可以不连续，比如，可以只有A[1]、A[16]和A[19]有值。如果数组的索引不连续，CTADE_A要求有一个索引连续的数组，其值为上个数组中有值的索引，如上例，可以有另一个数组B[0]=1，B[1]=16和B[2]=19.设计规则：CTADE_A
不需要查询提供的第一个数组，但需要查找第二个数组的值以及指定数组大小的值。比如TechCount。这有助于提供系统的前向和后向的兼容性，并且提高资源扫描器改变时程序的健壮性。
7.1.7.1. 更新Topaz Profile
TopazProfile 数据库使用下面程序进行更新：
C:\Program Files\Parity Software\Common\Topaz\Bin\TopazProfile.exe
TopazProfile.exe是一个Win32平台的应用程序，有以下的选项：
·-S 扫描设备（删除Profile并且重新建立）
·-L 将Profile列入"TopazProfile.exe"
·-D 删除Profile
·-C<file> 从文件中向Profile拷贝关键字
·-I 与-C一样更新Profile，文件名取自"TOPAZ.INI"的[ProfileInclude
Files]
部分。
·-F<file> 读取文件，标准输出
·-K 以整数值排列关键词（缺省以字母排列）
创建和设置Topaz Profile文件
与Windows注册表不同，用户的应用程序不能直接访问Profile，并且不能创建新的条目。Profile只能由Topaz在内部使用。
完成下列设置后通过运行TopazProfile程序创建TopazProfile。
缺省的情况下，TopazProfile安装在主机的系统盘：
C:\Program Files\Parity Software\Common\Topaz\Profile
为了Topaz能够运行，文件Topaz.ini的[Profile]部分必须指定Topaz
Profile的路径。
"通过在Topaz设置文件（Topaz.ini）和Profile包含文件中添加合适的条目，在Topaz
Profile设置某种资源参数。"
RegId和Get/Set函数
Topaz通过在内部使用其他的RegID来操作技术级的信息。这些RegID不在Topaz
Profile中，但可以通过Get/Set函数检索系统信息或执行一个技术级的命令。
下列RegIDs用于Get/Set函数中。同时也列出了每种技术的特定RegID。
看下列RegsID：

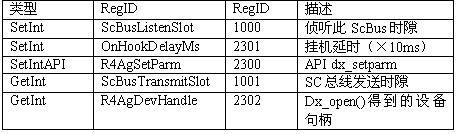

7.1.7.2Topaz RegID：R4AgTrunk
7.1.7.3

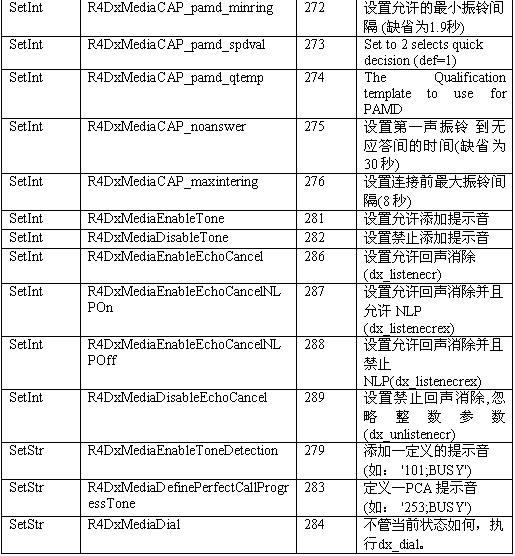

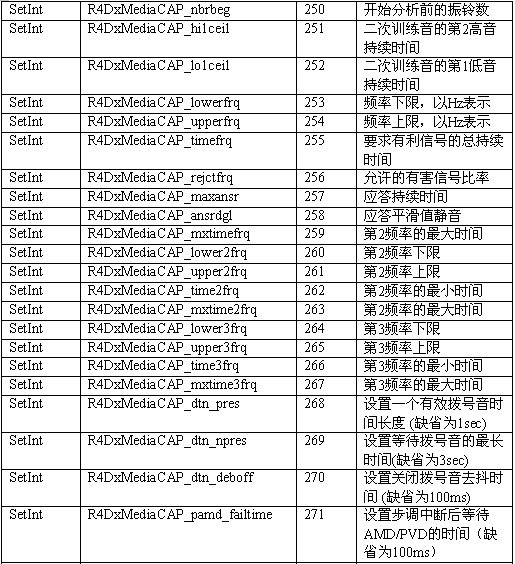

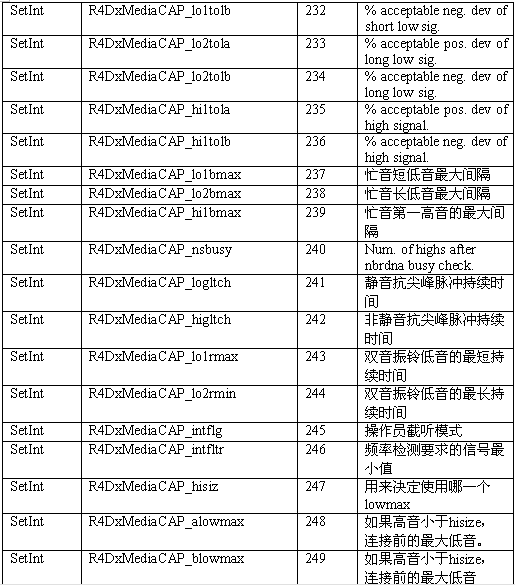

7.1.7.4 Topaz RegID：R4DxMedia

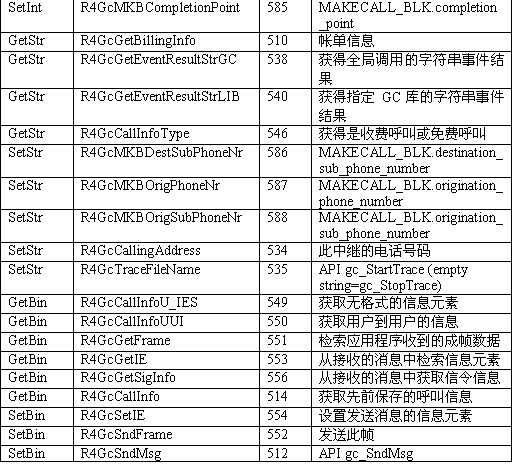

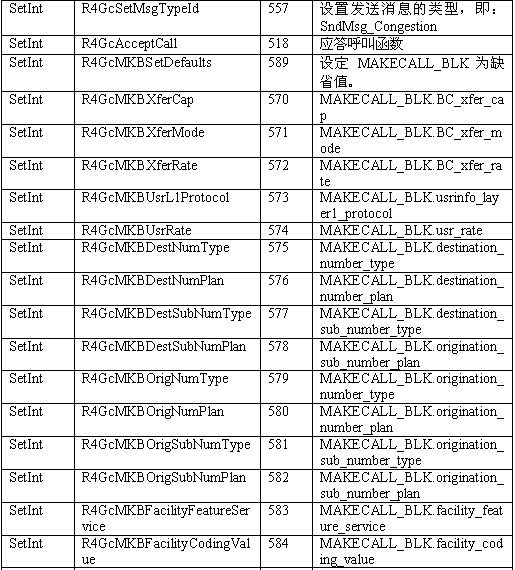

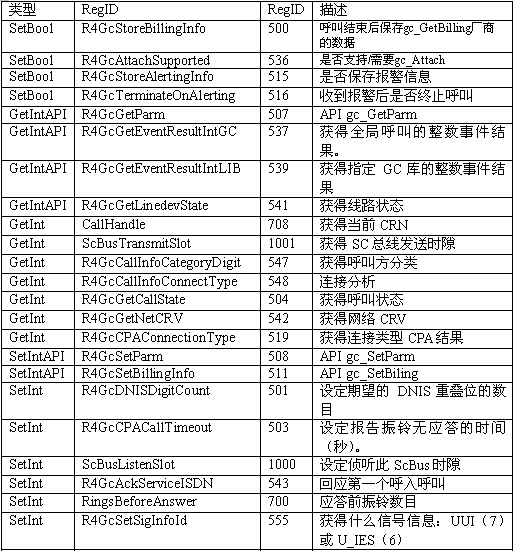

7.1.7.5 Topaz RegID：R4GcTrunk

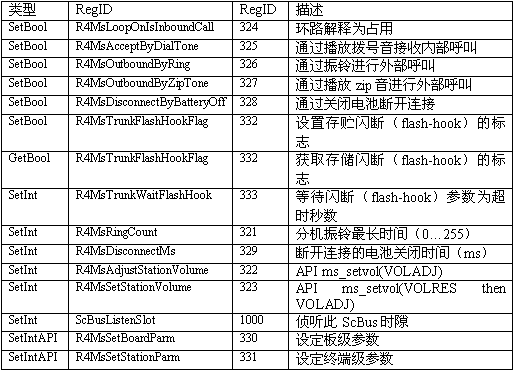

7.1.7.6 Topaz RegID：R4MsTrunk
7.1.7.7. Topaz RegIDs： S100Conf

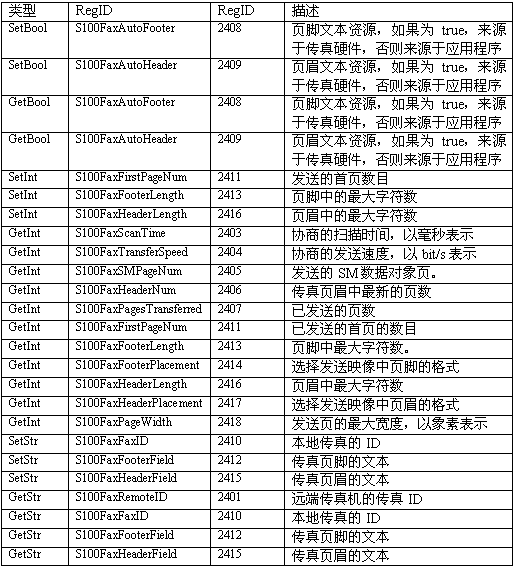

7.1.7.8. Topaz RegIDs：S100Fax

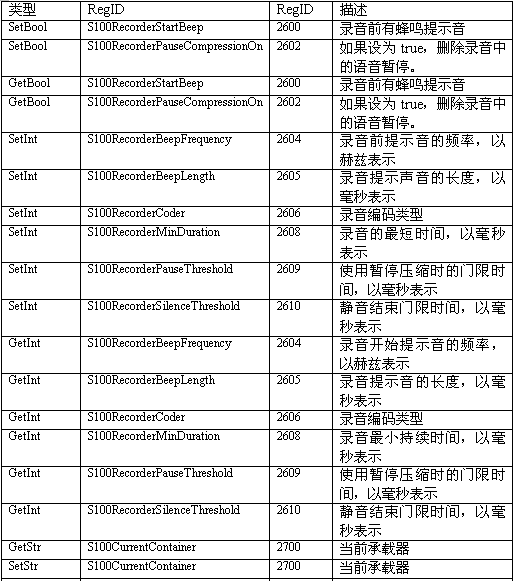

7.1.7.9. Topaz RegID：S100Media
7.1.8. CTADE_A. 设置，TOPAZ.INI
Topaz.ini文件设定系统首次Topaz引擎时所要读取的各种设置参数。要改变Topaz.ini中的任何项时，必须确保这些变化生效时VOS和CallSuite的所有例程已全部关闭，因为这些例程使用Topaz。
7.1.8.1 [Profile]部分
Topaz.ini文件的Profile部分设定开始时控制Topaz Profile的参数
7.1.8.2. [ProfileIncludeFiles] 部分
Topaz.ini文件的ProfileIncludeFiles部分列出了每次TopazProfile.exe运行时（使用Include选项）都要拷贝到Topaz
Profile的文件。例：
7.1.8.3. [ProfileExcludeTechnologies]部分
Topaz.ini文件中的ProfileExcludeTechnologies部分列出了TopazProfile.exe自动扫描时排除的技术。
例：
7.1.8.4. [ProfileDependencies] 部分
Topaz.ini文件的ProfileDependencies部分列出了TopazProfile.exe运行前必须启动的Windows
NT/2000的服务程序。例：
7.1.8.5. [SimMediaScanner]部分
Topaz.ini文件的SimMediaScanner部分指定了SimMedia使用的Wave
IN和Wave Out 设备的ID。
缺省情况下，两个Wave ID都为0。例：
7.1.8.6 [WaveScanner]部分
Topaz.ini文件的WaveScanner部分指定了WaveMedia技术所使用的Wave
IN和Wave Out 设备的ID。例：
7.1.8.7. [S100Groups] 部分
Topaz.ini文件的S100Groups部分指定了应用程序所使用的S100组和相关的Topaz资源。
S100Groops部分的缺省设置保存在[S100Defaults]部分中。例：
7.1.8.8. [S100Defaults]部分
Topaz.ini文件的S100Defaults部分指定S100Groups部分的缺省值，如果没有设定S100Defaults部分的关键词，Topaz使用标准的缺省设置。有效的关键词和相应的缺省值如下例所示：
例：
MakeCallGroupSet、SPROnlyGroupSet和SPRGroupSet只用于CT
Media版本V1。版本V2中被删除。
此部分的详细描述参见S100Topaz.ini配置中此部分的描述和S100Groups部分。
7.1.9CTADE_A. 提示音（Tones）
此章中介绍如何产生和检测提示音。
7.1.9.1 播放提示音
Tones，也称为全程Tones或全局Tones，可以为以下4中类型：单音、双音、有步调的单音和有步调的双音。
单音和双音
单音只有一个幅度和频率，双音有两套幅度和频率。公众网中的大部分相似的声音，包括Touch-tones，都是双音。
步调

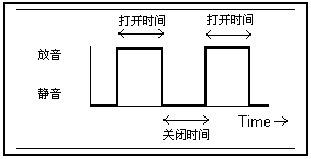

步调音有规则的步调，一段为音调，一段为静音。在美国，忙音采用步调音，步调如下所示：
没有步调的音称为连续音，比如，摘机音是连续音。
播放音调
可以使用函数MediaPlaySingleContinuousTone播放一段连续音。
MediaPlaySingleContinuousTone(Freq1,
Amp1, Duration, StopTones);
Freq1参数定义声音的频率，可在300到2000hz之间。Amp1定义声音的幅度，有效的范围为-40到2dB。Duration
参数指定声音的长度，以0.1秒为单位。StopTones参数是一个摘机音（touch tone）位的字符串，可以中断任何语音文件的播放和录制。
使用函数MediaPlayDualContinuousTone播放一段连续的双音：
MediaPlayDualContinuousTone(Freq1, Amp1,
Freq2, Amp2, Duration, StopTones);
除了Freq2和Amp2这两个参数外，其他参数和函数MediaPlaySingleContinuousTone的参数相同，Freq2和Amp2指定双音第二部分的频率和幅度。
播放步调音的函数与播放连续音的函数相同：
MediaPlaySingleCadenceTone(Freq1, Amp1,
OnTime, OffTime, Count, StopTones);
MediaPlayDualCadenceTone(Freq1, Amp1,
Freq2, Amp2, OnTime, OffTime, Count,
StopTones);
除了参数Freq1、Amp1、Freq2和Amp2外，OnTime参数指定播放声音的时间长度，由0.1秒为单位表示，OffTime参数指定静音的时间长度，也由0.1秒为单位表示。Count参数指定了步调重复的次数。
如果在Topaz Profile中指定了某一声音的参数，就可以在媒体资源中使用函数MediaPlayTone来播放：
MediaPlayTone(ToneName, StopTones);
参数ToneName必须与Topaz Profile中设置的声音名字一致，可选的StopTones参数指定停止音。
7.1.9.2. Tone 包含文件
tone包含文件以.TZP为扩展名，指定了CTADE_A直接支持的声音。
注意：
要从声音包含文件中向Topaz Profile中添加信息，必须使用TopazProfile.exe（使用Copy命令，-C）将Topwz
Profile和包含的文件合并起来。为了保证每次CTADE_A启动时都合并最新的声音包含文件，可以使用函数TopazProfile.exe（使用Include选项,-I）向Topaz.ini文件的[ProfileIncludeFiles]部分添加一个索引。
ToneCount
ToneCount Profile ID指出需要定义的声音的数目，从0开始。
ToneName
VOS应用程序使用ToneName来确定播放哪一个声音。
ToneType
当前CTADE_A支持四种声音：
SingleContinuous
SingleCadence
DualContinuous
DualCadence
这些种类声音的描述参见Playing Tones 部分。
Freqencies（ToneFreq1，ToneFreq2）
声音的频率在300Hz到2000Hz之间。
Amplitudes（ToneAmp1，ToneAmp2）
以分贝表示声音的幅度，有效幅度范围是：-40到2 dB。
ToneOnTime
ToneOnTime参数指定了播放步调声音时的声音时间长度，以0.1秒为单位。
ToneOffTime
ToneOffTime Profile ID定义了播放步调声音时静音的时间长度，以0.1秒为单位。
ToneFreq1Var
检测频率1时允许的误差，以Hz为单位。 ToneFreq2Var
检测频率2时允许的误差，以Hz为单位。
ToneOnTimeVar
检测步调音时，"OnTime"所允许的误差，以0.1秒为单位。
ToneOffTimeVar
检测步调音时，"OffTime"所允许的误差，以0.1秒为单位。
ToneRepetitions
确定检测出步调音要求的步调音的重复次数。
ToneChar
ToneChar为声音分配一个字符（从E到Z）。自定义声音检测前，必须为声音分配一个字符。
ToneIsBuffered
ToneIsBuffered是一个布尔值，指出CTADE_A是否将声音字符放入数字缓冲，可以使用VOS函数MediaGetDigitBuffer来检索。
例：
8. VOS 运行日志
VOS运行时产生日志文件VOS1.log和VOS2.log。最新的日志总在VOS1.log文件中。这些文件的内容如下：
Start of run
010518 172034.35 VOS loaded from C:\Program Files\Parity
Software\Graphical
VOS\Bin\Vos7d.dll
010518 172034.35 VOS 7 (Debug) Built Apr 4 2001
13:43:51
End of run
010518 172038.05 CASEST~1:062b[0] VOS 7 (Debug)
Built Apr 4 2001 13:43:51
010518 172038.05 CASEST~1:062b[0] Stopping: exit(21)
Warnings, Failures, and Errors
010518 172036.14 @W 713 RLL Adorll missing, wrong
version or loaded in wrong order
010518 172036.17 CASEST~1:149b[0] @F fil_open(LOGO,r):
088 error 2
010518 172037.91 CASEST~1:0606[0] @E CADOConn
'Open' : Films : COM Error
0x80004005(Unspecified error ) : _Connection::Open()
010518 172037.91 CASEST~1:0606[0] Source = Microsoft
OLE DB Provider for ODBC
Drivers
010518 172037.91 CASEST~1:0606[0] Description
= [Microsoft][ODBC Microsft
Access Driver] Could not find file '(unknown)'.
Builtin function calls
010518 172036.15 CASEST~1:004b[0] @B getpid()
= 0
Driver / API
010727 164728.19 @D ATDX_TERMMSK(1[dxxxB1C1])=0x0
010727 164728.19 @D Dev 1 dxxxB1C1 Evt 0x86 Data
0x15b9350 CST Data 0x0 Rings received
010727 164728.19 @D ATDX_TERMMSK(1[dxxxB1C1])=0x0
Topaz Events / States
010727 164728.19 CASEST~2:0017[1] @Y Trunk:0 Event
dxxxB1C1[1] 134 CST Data 0x0 Rings
received
010727 164728.19 CASEST~2:0017[1] @Z Trunk:0 Idle->InboundRinging
(1)
010727 164728.19 ResumeTask(1, 1)
010727 164728.27 CASEST~2:001f[1] @D dx_sethook(1[dxxxB1C1],
1, EV_ASYNC)=0
010727 164728.27 CASEST~2:001f[1] @B TrunkAnswerCall()
= 1
