全国海关电视会议系统的应用

祖进 2003/10/15

　　海关的第一代电视会议系统是在1993年建设的，主要是依托于当时的海关卫星专网。由于带宽较低，只有64Kbps，而且卫星线路延时较大，应用效果并不很理想，因此也只覆盖了北京、深圳、上海等七个点，还不是真正意义上的全国海关电视会议系统。

　　1998年海关系统完成了ATM骨干网的建设，与此同时覆盖总署、分署和45个直署海关及院校的全国海关电视会议系统也同步建成。海关ATM网是集数据、话音和视频为一体的综合业务传输平台，全国海关电视会议系统便是其承载的一项非常重要的应用。考虑到此系统的先进性和稳定性对全国海关的至关重要，经再三比较和筛选，最后决定由专业视频会议解决方案提供商直真视通科技有限公司承建。

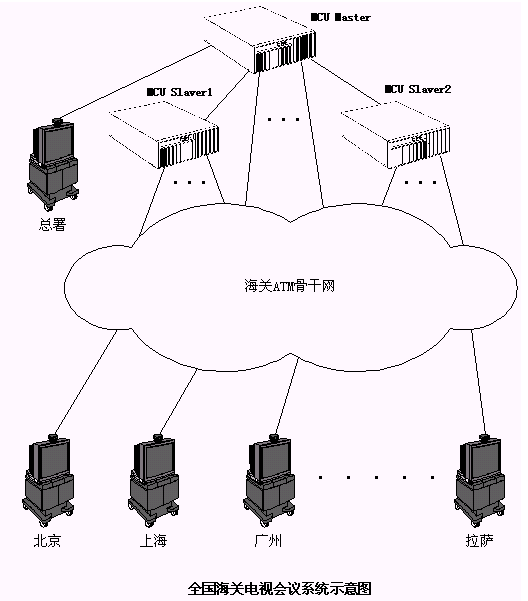

　　与海关ATM网一样，海关电视会议系统也是以总署为中心的星形结构。总署配置有三个相互级连的MCU，其中一个为Master，另外两个为Slaver，分署和各海关的会议终端设备通过ATM网的PVC信道分别连接到Master或Slaver MCU的不同控制端口，形成一个全国性的电视会议系统。

　　海关电视会议系统所使用的MCU 是PictureTel公司（已经被Polycom公司收购）Montage570B产品。此产品可支持H.320电视会议标准和H.243会议控制及级联，具有会议呼叫控制、会议控制、测试和诊断、统计和记帐、事件日志和在线帮助等功能。MCU完成的主要任务是接收视频、音频和数据，然后混合声音，并根据控制选择视频源和数据源，最终再将结果发送给各个会议终端。每个Montage570B都包括一个系统机架，用来装入模块卡和软件。每一个机架都包含了系统软件、外围设备、母板和电源部分。除了两个插槽保留给内部使用之外，所有插槽都可用来插入模块卡，BPU便是其中最重要的一种。BPU负责完成ITU-T H.221协议处理、音频桥接和视频交换，在具有20个插槽的Montage 570B中可以配置12个BPU，最多支持24个会议终端的连接控制。

　　MCU的控制台是一项基于Windows的应用程序，这个应用程序使得用户可以控制和管理MCU。 MCU控制台必须安装相应的控制台软件，并与MCU建立了一种独立于各会议终端的通信连接。MCU控制台的主要功能包括：文件管理、定义会议、事件记录、各种诊断、系统配置、会议控制、数据库管理等。MCU控制台与MCU连接可以选择网络连接或拨号等多种形式。

　　海关电视会议系统的终端设备采用Concorde 4200。它包括处理主机、语音定位摄像机和全向麦克风等部件。在Concorde 4200的主机上有较丰富的音视频接口，其中视频输入就包括主摄像机、图文摄像、两个机辅助摄像机和VCR视频输入。Concorde 4200 的网络接口为V.35，支持的数据速率为64K到768K。

　　海关的电视会议系统是基于H.320协议，速率为384K，具有较高的音频和视频信号质量，基本满足了当前海关业务的需要。另外，由于其传输平台是有较强QOS保证的ATM网，海关的数据业务可以和视频会议共享广域传输带宽，同时又不会影响它的使用效果。会议系统本身也提供了灵活的应用方式，允许同时开启多个会议，对每个会议的控制也可采取主席控制、语音激励、导演控制等多种形式。鉴于海关系统的特点，为保证会议进行的正常有序，一般多采用通过MCU控制台的导演控制方式。

　　为提高系统的可靠性和可用性，海关电视会议系统也相应采取了一些措施。一是对主会场进行冗余备份。通常海关召开电视会议的主会场多设在总署，这样在总署会场就需设置两套会议终端，并且通过两条线路分别接入MCU的不同端口，对于MCU，这相当于两个独立的会场，若其中一个有故障可及时通过控制台进行切换，从而避免了因主会场出问题使整个会议无法进行。二是对MCU进行备份。MCU是会议系统的控制核心，但其自身的设计并不支持热冗余，因此在总署的MCU采用了1：3的冷备份。作为备份的MCU要预先存储3个主用MCU的配置，并根据故障情况启动其中一个，同时物理连接线也要做相应的调整，整个切换过程能够在30分钟内完成，可基本满足实用要求。最后，海关在2002年还建立了一套全国性的电话会议系统，作为电视会议的备份。电视会议开启的时候，要求电话会议也要同时起用，这样可保证各地海关在电视会议的线路或设备出现问题时，至少还能听到主会场的声音，在最低限度下参与会议的进程。

　　自98年建成至今，全国海关已召开电视会议数十次，对提高总署和各关的办事效率，节省会议费用都产生了很好的影响，特别是在非典期间，总署连续多次召开全国电视电话会议，传达指示、部署工作，电视会议系统在特殊时期对于保证全国海关的政令畅通、各项工作的正常开展发挥了不可替代的作用。

直真视通供稿 CTI论坛编辑
