网络、终端、QoS都考虑
2004/03/15
视频会议的产生给人们提供了极大方便，但众所周知，我国幅员辽阔，经济发展不平衡，发达地区网络环境相对好一些好，欠发达地区网络环境差一些，采取不同的组网方案价格也相差甚远。那么，不同的网络条件下企业如何架构视频网络？对网络、对产品，如何作出选择呢？
网络的选择
一般来讲，构建视频会议系统可有H.320系统和H.323系统两种选择。H.320系统网络可包括如E1、V.35、ISDN线路。E1、V.35线路价格昂贵，一般为政府、金融等部门专有；ISDN价格相对低廉，但是因为ISDN在我国没有得到充分发展，对企业来讲也不是一个好的选择。H.320系统不适合企业构建视频会议系统，而H.323系统是一个现实的选择。
就H.323来讲，企业存在ADSL、电信专线、卫星网络等多种选择。H.323基于IP网络，IP网络虽然是总线型的网络，但从H.323视频会议系统组网来说，依旧同H.320视频会议系统一样，是星型网络，如图所示，所有的终端数据都汇集到MCU处。这样对视频会议系统组网就提出了要求，如果MCU以下共有6个终端，每个中端以B的带宽开会，那么各个终端处的带宽要求为B，MCU处的带宽要求就为6B。
而实际视频会议系统需要的带宽到底有多大呢？沿用H.320系统的习惯，H.323系统开会的带宽一般也是64k的整数倍。
这个带宽是指召开视频会议所采用的带宽。视频会议系统中带宽占用主要由4部分构成：图像、声音、数据和信令，数据、信令占用的带宽比较小，尤其是会议召开之后，可以忽略不计。声音占用带宽也不大，64k就足够，声音带宽在整个会议中基本保持恒定不变。而视频占用带宽最大，变化也最大。造成整个视频会议的带宽在会议过程中是变化的，而且会因图像运动量的多少而变化，甚至会超过召开会议时所限定的带宽。所以，一般来讲，要多留出10%左右的带宽作保证。
目前，ADSL是一种非常方便的宽带接入方式，数据传输是非对称的，通常下行带宽为2M，上行带宽为384k，由于视频会议系统是双向的，所以要以384k为准，这样的带宽水平作为终端接入勉强可以，但是作为汇集点的MCU接入，就不行了。所以，选择ADSL方案作为远地终端的网络解决方案是可行的，在MCU处还要想其他办法，比如租用专线等。
中国电信、中国联通提供的专线接入都是没有QoS保证，实际带宽要以实测为准。
终端的选择
随着多媒体技术，尤其是图像、语音编解码技术的发展，现在可以选择的视频会议产品也越来越多，有高清晰度产品、普通机顶盒、PC架构终端、桌面系统、软件视频等等，纷繁复杂的产品对网络有什么要求？用户又应该如何做选择呢？
网络环境好，可以选择高带宽、高清晰度产品，如MPEG2、MPEG4产品。MPEG2带宽可达到2M至8M，具有4CIF的效果，这种图像效果跟DVD效果相同，分辨率是常见视频会议系统的4倍。缺点是要求的带宽比较高，用户的线路租用成本比较高。一个比较好的选择是采用MPEG4的压缩方式，可以在比较低的带宽条件下，实现高画质的传输，例如中太多媒体公司的2030和2130系列产品，在2M的带宽下同样可实现4CIF图像效果，为用户节省大量的带宽。
网络环境差，可以选择低带宽产品，侧重H.261、H.263、MPEG4的产品，尤其是H.263，在低带宽下比其他算法效果好。如果用户网络带宽非常窄，对视频会议设备的投入预算也比较小，可以考虑桌面系统、软件视频等解决方案，采用QCIF格式开会，不失为一种经济实用的办法。
产品的QoS策略
就具体产品设计来讲，也有很多方面值得探讨，很多专用的QoS技术可提高视频会议产品的可视效果。
包排序技术 由于传输图像、声音数据所采用的UDP协议是没有QoS保障的，所以在视频会议应用过程中，终端收到的远端数据包顺序可能是乱的。比如，远端终端发出来的包是按照1、2、3、4、5、6、7这样的顺序发出来的，经过了路由器、交换机等网络设备，收到的顺序可能变成了1、3、4、2、7、6，高品质的视频产品会运用包排序技术，以保证设备在网络条件不好的情况下的使用效果。
消除抖动技术 与包排序技术对应的是消除抖动技术，抖动在英文里叫做jitter，其含义是指数据包在时间上的抖动。有些数据，如声音，包与包之间的时间顺序很严格，在经过重重网络设备之后，包之间的时间关系被打乱，即出现抖动，这个时候解码设备，如MCU或终端，在处理数据之前需要先把时间顺序恢复，即常说的消除抖动，以达到较好的效果。
视音频同步技术 由于图像包与声音包大小不同，图像包大，而声音包小，经过网络设备后，表现为图像包延迟大，声音包延迟小，这样的数据如果直接解码给用户，就会出现图像、声音不同步现象。好的产品设计会考虑一些措施以达到视音频设备的同步，如接收端增加或减少视、音频的缓冲，通过增大延迟的牺牲而达到视音频同步的目的。
带宽自动适应 在网络条件不好时，带宽自动适应技术也可以有效地改善视频会议效果。带宽自动适应技术是指视频会议系统定期察看当前收发数据包的丢包率，当丢包率超过一定阀值时，自动降低带宽，保证较少的丢包，从而保证了视频会议效果。

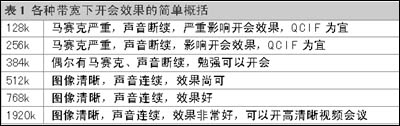

表1各种带宽下开会效果的简单概括

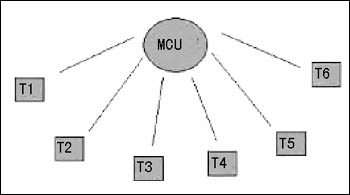

H.323视频会议系统组网图
