多媒体信息业务(MMS)互通技术分析
2006/04/12

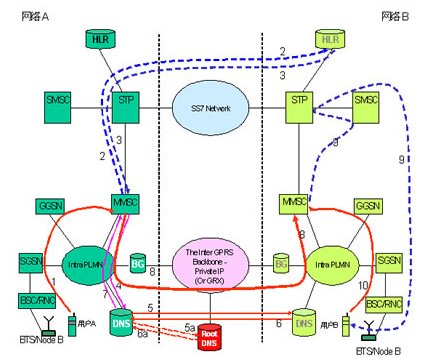

图1 网络A用户发送多媒体短信至网络B用户的基本流程
用户A发送MM消息给用户B。MM消息通过网络A的SGSN(Serving GPRS Support Node)、GGSN(Gateway
GPRS Support Node)被传送到网络A的MMSC。
网络A的MMSC通过用户B(接收者)的MSISDN 分析出被叫用户为网络B的用户,并要求网络B对用户B进行验证。
网络B的HLR回复网络A的MMSC并提供与用户B的MSISDN相对应的IMSI号码。
网络A的MMSC通过分析IMSI的MCC和MNC 建立一个前缀为“mms.”的域名地址,此域名地址被发送到与MMSC相连的DNS服务器。
网络A的DNS服务器检索网络B的DNS服务器的IP地址。如果未检索到,网络A的DNS服务器将寻址root DNS 服务器去获得网络B的DNS服务器的IP地址。
网络B的DNS服务器将本网MMSC的IP地址发送回网络A的DNS服务器。
网络A的DNS服务器将网络B的MMSC的IP地址传送到与其相连的MMSC。
网络A的MMSC发送MM经由本网的边界网关BG、IP公网(VPN)或GRX、网络B的边界网关BG到网络B的MMSC。
通过WAP PUSH功能,网络B的MMSC发送有关收到新消息的通知给用户B(视具体实施情况,SMSC应用在WAP PUSH业务上)。
用户B收到包含主题、大小和消息URL的通知后,根据上述消息,终端到MMSC上接收MM消息。
图1是个简化图。例如通常BG应包括防火墙和SMTP功能,WAP网关(包括PUSH代理网关)也可以从MMSC中分离出来。
四、MMS互通的相关技术特性和应注意的问题
理解MMS互通的技术特点是十分重要与关键的。运营商之间的MMS业务网络互联主要是要求实现MMSC之间的MM4接口,该接口采用基于IP的简单邮件传输协议SMTP(3GPP23.140)。另外,GSMA(GlobalSystemfor
Mobile communication Association)制定了IR.52标准,用于定义MMSC之间的MM4接口,多媒体消息通过该接口在IP网络上从一个MMSC至另一MMSC。到目前为止,已有众多的MMS运营商遵循该标准实现互连。
在网络侧,没有必要建设任何种类的独立的只服务于MMS互通的交换网络。在使用公共Internet传输运营商间的MMS之前,有关QoS、安全、互联网络控制、可靠性和对新网络特性的支持已经在GRX网络中得到运用。这是因为事实上GRX可以视为一个为运营商控制的网络,而不像公共Internet那样,对所有人开放。
使用Internet作为MM4接口可以在花费上比GRX低些,但同样不是免费的。利用公共Internet作为互联网络也会产生一些问题和花费,例如消息安全规则(比如不可能所有运营商都使用能共同操作的VPN)、地址过滤规则、垃圾消息的控制。MMSC从来不会直接连接到IP互通骨干网上,但所有的MMS消息都必须通过BG网关、防火墙或SMTP网关。
应该注意到,如果在MM4接口的两侧中,一侧使用公共Internet(使用VPN或不使用VPN),而同时另一侧使用GRX网络,这时MMS互通会存在一定的问题。这样的连接是很难实施的。例如,为获取被叫MMSC地址而进行的DNS查询是受影响的因素之一,因为GRX和Internet有他们自己的DNS体系。因此,运营商必须协商好MMS互通的技术。比如运营商要大量修改运营商内部IP网络结构的互通网络接口,例如防火墙、代理网关。由于成本和能力的原因,即使根据需求,运营商可以部署多样的网络,我们也建议在互通的MM4接口上使用统一的网络传送消息,以减少相关的选项。如果MMS互通非常成功的话,MMS流量很可能将极大地增加GRX的使用,GRX将不仅仅是个简单的IP骨干网。
在业务应用方面,我们也要进行综合考虑。在互通伙伴较多的情况下,GRX方案较直连方案具有优势。使用GRX网络承载MMS业务比直连网络上所有MMSC的工作量小。运营商应该评估MM4接口的物理连接并选择最适当的。考虑到一些商业和业务因素,针对某些去向相对集中的运营商(如MMS接收用户主要集中在为数不多的几个运营商)的时候,专线或IP-VPN网络更加有效。因为IP消息的传送是与上层寻址相分离的,而同时接口会有数条物理连接存在的。
五、结束语
我们以上主要讨论了MMS运营商实施互连的网络方案和MMS互通的业务流程,MMS互通业务的开展将给用户带来新的业务享受,同时使不同运营商之间的MM互通成为可能。现在越来越多的运营商已经开始商用MMS互通,尤其是在国际互通方面将是各移动运营商重点发展的业务之一,对于移动运营商而言,其商业前景将具有无可替代的吸引力。
