浅析短信业务中CP与SP之间的通信
王开胜 2007/09/27

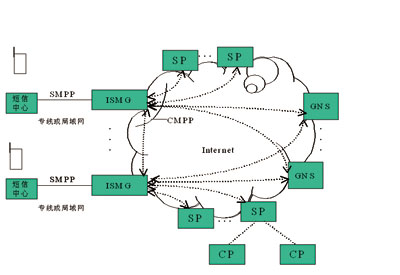

在信息产业部发布的电信增值业务目录中的五大类增值业务中,移动增值电信业务的高速发展越来越引人注目,短信业务正是移动增值电信业务的重要组成部分。随着移动互联网在接入速率上的不断提高、应用内容的日益丰富,移动通信技术与互联网应用的距离也越来越近,两者之间的结合日趋紧密。短信业务除了在用户层面使用了互联网,在业务的后台支撑方面也充分利用了互联网资源。各类短信业务的介绍和网络设计中并没有规定谈及CP与SP之间的通信如何实现,本文结合短信订票业务的实现重点阐述了其实现方式。图1 互联网短信网关逻辑网络结构
三、CP与SP之间的通信功能
简单地说,所有节点的功能均是为了保障信息在用户与CP之间的顺利传递。因此CP与SP之间的通信功能主要是与CMPP协议配合提供以下两类业务操作,下文就订票业务进行介绍。
1.短信发送(ShortMessageMobileOriginate,SM MO)

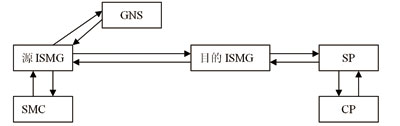

典型的业务操作如图2所示。
图2 MO请求示意
(1)手机发出数据请求(可能是订阅信息或图片点播等),被源ISMG接收;
(2)源ISMG对接收到的信息返回响应;
(3)源ISMG在本地查询不到要连接的SP,向GNS(汇接网关)发路由请求信息;
(4)GNS将路由信息返回;
(5)源ISMG根据路由信息将请求前转给目的ISMG;
(6)目的ISMG对接收到的信息返回响应;
(7)目的ISMG将请求信息送SP;
(8)SP返回响应;
(9)SP将请求信息送给CP;
(10)CP返回响应。
2.短信接收(ShortMessageMobileTerminated,SM MT)

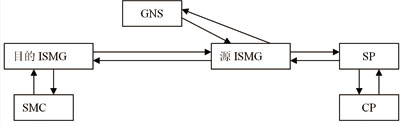

典型的业务操作如图3所示。
图3 MT请求
(1)CP发出数据请求(可能是短信通知或手机铃声等),被SP接收;
(2)SP对接收到的信息返回响应;
(3)SP发出数据请求(可能是短信通知或手机铃声等),被源ISMG接收;
(4)源ISMG对接收到的信息返回响应;
(5)源ISMG在本地数据库中找不到目的手机号段所对应网关代码,向GNS(汇接网关)发路由请求信息;
(6)汇接网关将路由信息返回;
(7)源ISMG根据路由信息将请求前转给目的ISMG;
(8)目的ISMG对接收到的信息返回响应;
(9)目的ISMG将请求信息发送至SMC;
(10)SMC向目的ISMG返回响应。
四、通信方式
由于短信具有单位信息量小,随机性强的特点,CP与SP之间的通信大多选择了互联网作为通信平台。通信接口大部分均基于两种协议:TCP和HTTP。当采用TCP进行通信时,通常可以分为如下两种方式。
1.长连接
通信双方以客户-服务器方式(CP作为客户端,SP作为服务端)建立TCP连接,用于双方信息的相互提交。当信道上没有数据传输时,通信双方应每隔时间C发送链路检测包以维持此连接,当链路检测包发出超过时间T后未收到响应,应立即再发送链路检测包,再连续发送N-1次后仍未得到响应则断开此连接。
参数C、T、N原则上应可配置,现阶段经验取值为:C=3min,T=60s,N=3。
消息发送后等待Ts后未收到响应,应立即重发,再连续发送N-1次后仍未得到响应则停发。现阶段经验取值为:T=60s,N=3。
消息采用并发方式发送,加以滑动窗口流量控制,窗口大小参数W可配置,现阶段建议为16,即接收方在应答前一次收到的消息最多不超过16条。

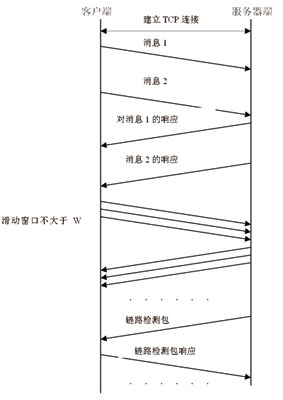

长连接的操作流程如图4所示。
图4 长连接的操作流程
2.短连接
通信双方以客户-服务器方式建立TCP连接(CP作为客户端,SP作为服务端),应答与请求在同一个连接中完成。系统采用客户/服务器模式,操作以客户端驱动方式发起连接请求,完成一次操作后关闭此连接。
CP与SP之间的消息发送后等待Ts后未收到响应,应立即重发,再连续发送N-1次后仍未得到响应则停发。现阶段建议取值为:T=60s,N=3。

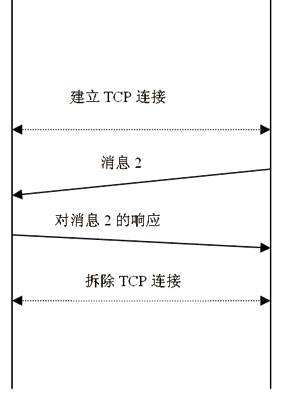

短连接的操作流程如图5所示。
