本文 [目录] [第一页]

文档索引：U02DSP01
修订记录

◇ 重要信息

　　本手册中的信息在精确度方面不提供保证。DataKinetics公司对使用源于PCCS6和相关软件支持、文档造成的任何损失不承担任何责任。
　　1996-1997 DataKinetics 公司保留所有权。如果没有得到DataKinetics 公司的书面同意，本文档的任何部分、PCCS6的硬件和相关软件不得复制，不得存储在可获取系统或者以任何形式传播。
　　本手册中对于MVIP总线和功能的描述摘自Multi-Vendor Integration Protocol Reference Manual Release 1.0，来源于copyright Natural MicroSystems Corporation。
　　MVIP，MVIP Bus 和 Multi-Vendor Integration Protocol 是MicroSystems Corporation公司的商标
　　ST-Bus 是Mitel Corporation公司的商标。
　　SCSA和SCbus是Dialogic Corporation公司的商标　　

1．概述

1.1介绍

　　PCCS6是PC 总线的计算机的7号信令系统的接口卡，它可提供三个信令连接的消息传输单元。
　　物理上，PCCS6板占用PC主机的一个接口插槽，利用双端口存储器与PC主机通信。
　　该卡的I/O基地址可以更改，一是为了避免和安装在PC主机上的其他接口卡发生冲突，另一点，这样可以允许在一台PC上安装多个PCCS6。该卡不需要任何DMA通道。
　　该卡有两个PCM扩展连接器用于提供连接第三方的接口卡，如：语音处理卡，传真卡。MVIP连接器与MVIP数字电话总线兼容；SCbus连接器与Dialogic的SCSA兼容。
　　本手册描述了PCCS6板的物理属性，包括：卡的说明，安装过程以及所有可选连接的设定。对于卡上运行的软件的详细说明请参考相应操作系统的程序员手册。

1.2说明

　　1.2.1中继接口

　　CEPT（E1）版本（非平衡）…………… 2048 Kbit/s 75欧姆
　　CEPT（E1）版本 (平衡) ……………… 2048 kbit/s 120欧姆
　　T1版本 ……………………………………1544 kbit/s 100欧姆
　　一个板上有一个或二个中继接口。

　　1.2.2 串口

　　电气特性 ………………………………… V.11/RS422 (兼容V.35)
　　同步速率 ………………………………… 4.8 kbit/s 到 64 kbit/s

　　1.2.3 信令接口

　　中继接口与MVIP总线
　　信令比特率 ……………………………… 64 kbit/s 或 56 kbit/s
　　时隙 ……………………………………… 可达到3个，可编程
　　时钟源 …………………………………… 板上的振荡器、中继接口、
　　　　　　　　　　　　　　　　　　　　MVIP总线或者SCbus

　　串口
　　信令比特率 ……………………………… 4.8 kbit/s 到 64 kbit/s

　　1.2.4 PC总线接口

　　4k字节的双端口存储器,可以在80000h到FF000h范围内选用任意4k的地址空间。
　　4个连续的I/O地址,可以在000h到3FCh范围内选用任意4字节的地址空间。
　　中断可从IRQ3-7，9-15范围中选择，多个PCCS6板共享同一个中断。(DOS驱动工作在轮询方式时，不能发起任何中断)。

　　1.2.5 物理特性

　　标准长度的ISA卡。16-bit 连接器

　　1.2.6 电源要求

　　+5v ……………………………………… 1.5A

1.3 系统要求

　　为了安装PCCS6,计算机必须满足下列最低配置：

　　1.3.1 硬件要求

　　·IBM PC，PC/XT, PC/AT 或兼容机
　　·一个空闲的16bit扩展插槽

1.4 相关文档

　　有关SCbus的进一步信息，请参考Dialogic SCSA Hardware Model Specification，该文档可从下面的地址得到：Dialogic Corporation ,300 Littleton Road, Parsippany, NJ 07054,USA.。
　　有关ST-Bus信息，请参考MITEL Corporation Application Note MSAN-126。
　　有关MVIP总线信息，请参考Multi-Vendor Integration Protocol Reference Manual. 该文档可从下面的地址得到：Natural MicroSystems Corporation, 8 Erie Drive, Natick, MA 01760-1339, USA.。

2．硬件安装

2.1 PCCS6卡的拆包

　　当PCCS6卡未安装到计算机上时一般存放在抗静电的包中。PCCS6易受静电的损坏，需要采用相应的防静电措施。
　　在进行PCCS6卡安装时，请按需要先确定开关和跳线的设置。

2.2 PCCS6 跳线设置

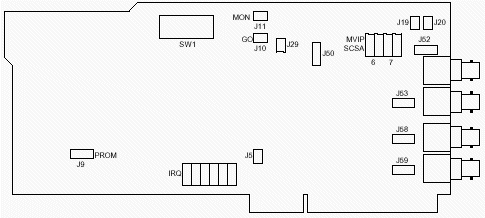

图2.1 跳线位置图

　　图中很多跳线可以配置，跳线的具体位置如图2.1所示。

　　2.2.1 主板的I/O地址（SW1）

　　在256个可能的基地址中为PCCS6选择一个。可以在000h到3FCh之间选用4字节的地址空间。

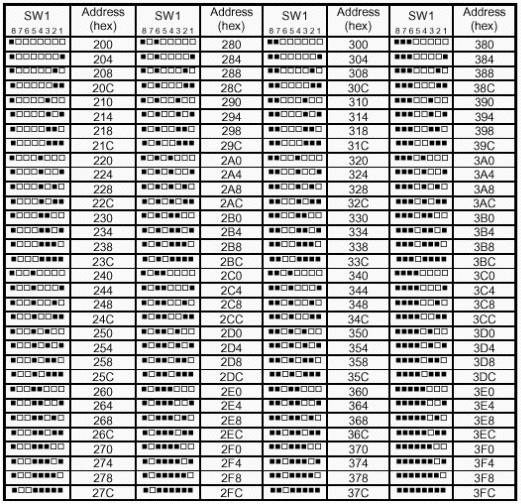

　　不同的开关配置对应不同的 I/O 地址，如图2.2所示。

□= 开 ■ = 关
图2.2a 板卡基地址设置

□= 开 ■ = 关
图2.2b 板卡的基地址设置

　　如果仍不清楚，请参阅用户自己的PC手册和与扩展卡相关说明手册，以避免产生I/O 地址冲突。

　　2.2.2 IRQ

　　用来选择PCCS6使用的PC的中断线，IRQ号通常标在相应的连线上。这些连线中仅有一个是可用的。值得注意的是如果不产生任何中断，则需空连线用作跳线设置。

　　2.2.3 MVIP / SCSA 选择(J43，J44，J45 和J46)

　　为交叉连接的数据流6和数据流7选择数据的来源，数据可以来源于MVIP总线或者SCbus的子卡。正常的情况下，SCSA位置专用于安装SCbus子卡，MVIP位置专用于安装MVIP。

　　2.2.4 TX 屏蔽中继接口1（J52）

　　此种连接仅用于板上有BNC接头的情况下。
　　安装时，将BNC输出接头的屏蔽线与板上的0V接地线相连。通常情况下，这是已连接的。

　　2.2.5 RX 屏蔽中继接口1（J53）

　　此种连接仅用于板上有BNC接头的情况下。
　　安装时，将BNC输入接头的屏蔽线与板上的0V接地线相连。通常情况下，这是没有连接的。

　　2.2.6 TX 屏蔽中继接口2（J58）

　　此种连接仅用于板上有BNC接头的情况下。
　　安装时，将BNC输出接头的屏蔽线与板上的0V接地线相连。通常情况下，这是已连接的。

　　2.2.7 RX屏蔽中继接口2（J59）

　　此种连接仅用于板上有BNC接头的情况下。
　　安装时，将BNC输入接头的屏蔽线与板上的0V接地线相连。通常情况下，这是没有连接的。

　　2.2.8 MVIP C2 终止端（J19）

　　安装时，根据MVIP规范将为C2时钟线提供一个可选的终止端。如果没有其他板连接到PCM通路上，这种连接状态是没有意义的。进一步的信息请参阅2.5节。

　　2.2.9 MVIP /C4终止端（J20）

　　安装时，根据MVIP规范将为 /C4时钟线提供一个可选的终止端。如果没有其他板连接到PCM通路上，这种连接状态是没有意义的。进一步的信息请参阅2.5节。

　　2.2.10 厂家设置的连接

　　以下连接是厂家设置的，正常情况下无需改动。

　　J5 　　　　　未安装
　　J9（PROM） 　安装在128号位置
　　J10（GO）　　已安装
　　J11（MON） 　未安装
　　J50　　　　　位置A

2.3 安装

　　在安装此卡之前，请参阅附录中安全指导一节。
　　其他的在此节之前未指明的跳线位置主要用于测试目的，实际安装时不使用这些跳线位置。
　　设置好跳线和地址开关之后，该卡就可以插到PC的扩展槽中。

注 意

　　为了避免电冲击，请确认计算机关机，拔掉电源，打开PC机箱。不要在带电的情况下插拔卡。
　　确保计算机断电的情况后，认真查阅计算机手册获得相应的指导。
　　选择一个空闲的扩展槽（不清楚的情况下，请查阅计算机手册）
　　如果有一个空的位置，拧开螺丝，去掉此处的金属挡板，保留螺丝用来固定将插在此处的PCCS6卡。可以保留金属挡板以备他用。
　　确定PCCS6卡与扩展槽的匹配，将PCCS6卡插入插槽中。然后，用螺丝固定该卡。
　　如果还想在MVIP总线连接器上连接其他卡，请参阅2.5节有关MVIP总线的信息。
　　现在盖上PC机箱，插上电源，打开PC。
　　一旦PCCS6卡安装上去，请查阅相应的操作系统下DataKinetics 程序员手册获得软件安装的指导信息。

2.4 串行接口

　　PCCS6有一个可选的串行子卡可以提供两个串行的端口，端口A和端口B。它们用于提供三条信令链路中的两个信令连接，以取代中继接口的时隙，MVIP 总线或者 Scbus 总线。
　　当用作信令时，串口必须工作在同步模式下。时钟源可以采用板上的时钟发生器或者使用外部时钟。值得注意的是在这两种情况下，必须保证发送和接收数据时使用同一个时钟，也就是说，不能使用单独的发送时钟和接收时钟。
　　对于使用内部时钟的发送时钟，勿需通过26针D型接头连接接收时钟的引脚。
　　对于外部时钟利用26针D型接头，外部时钟源与接收时钟的引脚连接在一起。勿需连接发送时钟的引脚。.

2.5 MVIP 总线

　　2.5.1概述

　　PCCS6在卡的顶部边缘配有一个符合MVIP总线标准的40针接头。该总线可以连接其他PCCS6兼容的MVIP，如语音处理卡和传真卡或者是更高版本的PCCS6卡。
　　MVIP总线由16个2048Kbit/s 的数据流组成，其中包含时钟和帧定位信号。这些信号符合Mitel Application Note MSAN-126定义的 the Mitel ST-Bus Generic Device Specification (Rev. A),规范。使用一个40针带状电缆承载在PC机箱中各卡之间的信号。此带状电缆的最大长度是22英寸。

　　2.5.2 信号定义

　　有关MVIP连接器引脚的定义，参阅2.7节。以下的信号描述摘自MVIP Reference Manual（MVIP参考手册）。
　　/C4和C2是Mitel ST总线的4.096MHz和2.048MHz的时钟。/F0 是Mitel ST总线的8kHz帧定位信号。DSi0到DSi7和DSo0到DSo7是2.048Mbit/s的串行数据流，符合Mitel ST-Bus串行数据流规范。SEC8K是一个次级8 kHz的信号线，用于承载8 kHz的计时信息，连接一个次级（后续）数据中继接口和一个数据中继接口主板。它为MVIP 总线提供时钟。

　　2.5.3 信号约定

　　以下的信息摘自MVIP参考手册（MVIP 参考手册）。
　　原则上，16个串行数据流可以独立使用。然而，在MVIP系统中一般成对使用以提供双向的64kbit/s的语音或数据通路。因此约定DSi0到DSi7用于承载来自电话网络的输入数据，而DSo0到DSo7 用于承载输出到电话网络的数据。

　　2.5.4 MVIP 时钟信号

　　时钟线C2和/C4是电气终止端。所有的MVIP卡应该通过跳线提供终止端（参阅2.2节跳线设置）。
　　对于一个有5个或者更少的MVIP总线连接器、时钟线负载小于90pF的系统，可以在MVIP电缆的一端放置一个电路板作为主时钟源，同时在物理上作为该电缆的另一端的电气终止端。
　　而对于多于5个MVIP总线连接器，时钟线负载大于90pF的系统，则电缆的两端都需要设置电气终止端。

2.6 SCbus总线

　　2.6.1 概述

　　PCCS6上配有一个（可选）子卡 ，其中包含了SCbus接口，在卡的顶部边界上提供了一个符合Dialogic SCbus 规范的26针接头。该总线可用于连接与PCCS6兼容的其他SCbus，如：语音处理和传真卡或者是高版本的PCCS6卡。
　　SCbus有16个4096Kbit/s 的数据流组成，其中包含时钟和帧定位信号。这16个串行数据流可以独立的使用，同时在单独的数据流中的时隙可以组合在一起以提供更高带宽的数据通路。使用一个26针带状电缆承载在PC机箱里卡之间的信号。此带状电缆的最大长度是21英寸。

2.7连接器

　　2.7.1中继接口端口

　　2.7.7.1非负载平衡版本

　　CEPT非平衡中继接口版本配备了一个75W BNC 接头，距离卡的顶部最近的两个接头是第一个端口，而离卡的底部最近的两个接头是第二个端口。每对的顶部接头都是输出。

　　2.7.1.2 负载平衡版本

　　CEPT平衡中继接口和多个T1配备一个阴性接头的RJ45插口，接头的引脚和型号描述如图2.4所示。

　　2.7.2串口（端口12）

　　V11和V28之间的连接是通过安装在PCCS6串口的子卡板上的阴性26针D型接头相连的。接头的引脚和信号描述见图2.5所示。

　　2.7.3 MVIP总线连接器（端口6）

　　2.7.4 Scbus总线连接器（端口 10）

附录A 指定国家使用信息（英国）

A.1 介绍

　　该附录内容主要包括英国使用PCCS6的信息。

A.2 安全

　　A.2.1概述

　　PCCS6遵循CENELEC规范中EN41003和EN60950规范。为了保证能符合这些规范，该附录中的一些指令或者术语是一致的。

　　A.2.2主机PC

　　PCCS6必须安装在PC上，该PC提供一个SELV主机环境，在EN60950中有定义（"主机"）。

　　A.2.3电源

　　主机要求的所有电源，所有安装的适配卡包括PCCS6，任何其他需要从主机获得电源的设备，他们必须符合主机供电规范。PCCS6的供电要求在包含该附录的用户手册中定义。

　　A.2.4其他扩展卡

　　如果安装的其他适配卡使用或者产生危险的电压，要求保持最小的漏电和短路距离，具体数值在下面表格中有描述。本文档中所指的危险的电压是指峰值超过42.4V交流电或者60V的直流电。如果还有任何疑问，可以在安装其他适配卡之前征求工程师的建议。

　　A.2.5短路和漏电距离

　　除了连接到主机情况，下表显示了PCCS6和任何其他产生电压的设备短路和漏电距离的情况。括号中显示的是较大距离，这主要适用于由于传导污染或者干燥的非传导污染由于粉尘积淀导致可传导的主机本地环境。

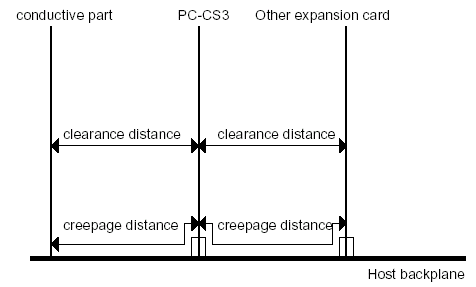

　　PCCS6和其他使用或者产生危险电压的设备短路和漏电距离可以由图1所示测量。

图 1 短路和漏电距离测量

　　A.2.6接头

　　PCCS6上的用于连接其他设备的接头的安全状态如表A.2所示：
