Dialogic® NetStructure™ DM/V1200A
呼叫控制性能测试

■ 概　要

　　对Dialogic® NetStructure™DM/V1200A多功能资源板卡和CompactPCI*上的Linux*操作系统的Dialogic® Dialogic® System Release 6.0软件进行测试，目的是为了确保它能够同时在全部的120个通道内达到每5秒钟完成一次呼叫的呼叫速度，并确定它在突发状况下的性能表现。

　　DM/V1200A板卡的测试是在一个受控的环境下，使用Spirent Communications的Abacus*批量呼叫发生器进行的。该板卡达到了在全部的120个通道内每5秒钟完成一次呼叫的呼叫速度要求。当使用ml1_qs_net.pcd文件将语音和媒体配置在不同的集群中时，这些结果代表了BHCA值76,466和BHCC值99.8%。在进一步的测试中，当每4.0秒接进一个呼叫时，该板卡达到了BHCA值90,947和BHCC值99.12%的指标，达到并超过了企业市场段的呼叫完成需要。

■ 目　的

　　本应用手册描述了DM/V1200A板卡的性能并记录了测试结果，因此系统设计者和集成者就可以减少平台开发的时间和风险。本手册记述了测试配置，主要是为了辅助电话平台系统集成者和他们的系统设计者使用Dialogic的建筑模块 - 插槽，板卡，软件，来构建一个增强的可编程的交换平台。使用本手册里记述的测试配置和性能结果，集成者和设计者能够建立类似的，客户化的，集成的交换和媒体处理平台，供应用开发者在设计完整的最终用户解决方案时使用，例如增强的可编程的交换，IVR，预付费和语音消息应用。

■ 测试环境

　　下述硬件和软件组件被选用作系统测试：一个Dialogic® NetStructure® ZT 5087 4U插槽包含一个Dialogic® NetStructure® ZT 5503 CPU板卡（850 MHz 移动 Dialogic® Pentium® III 处理器， 512 MB RAM），和Red Hat* 7.2 Linux操作系统（内核版本 2.4.9-31）。插槽包括一个DM/V1200A板卡，在Linux操作系统，CompactPCI上运行System Release 6.0。

　　Abacus*批量呼叫发生器被用来激发DM/V1200A板卡对所有通道同时进行呼叫控制。更高强度的负载测试通过所有通道上的呼叫同时到达和被中止来进行。测试参数，如Abacus所定义的，包括：

• 呼叫长度 - 呼叫的精确的持续时间；系统在呼叫产生时开始计时，在断开时中止计时

• 内呼延迟 - 通道上一个呼叫的结束到同一通道上另一个呼叫开始之间的时段

• 呼叫间隔 - 呼叫长度和内呼延迟的合计

• Call-to-call时间 - 在测试中，同一通道上脚本的一次开始执行和下一次开始执行之间的最大时段；当呼叫长度加上内呼延迟不等于呼叫间隔时可用
• 用于计算BHCA值的公式 - 用平均呼叫时间除3600 (1小时的秒数)得到每个通道的呼叫总数；再用结果乘以120得到整个板卡每小时处理的呼叫数

• 用于计算BHCC值的公式 - 用BHCA除成功完成的呼叫数，再乘以100

■ Methodology 方法论

　　DM/V1200A板卡的测试是在全部的120端口上每5秒钟一次呼叫的速度下进行的，目的是BHCC值达到99%以上。当测试成功达到5秒间隔时，测试工程师决定继续缩小呼叫间隔进行测试已确定转换点（什么情况下BHCC值会降到90%以下）。

　　附加测试是在多个呼叫场景下，以变化的呼叫长度和固定的Abacus呼叫间延迟进行的。场景1使用了4秒呼叫和1秒呼叫间延迟作为呼叫间的5秒间隔。场景2至6的结果在图1中有详细的描述。

　　虽然场景2至6的呼叫长度和呼叫间延迟不等于呼叫间隔，呼叫是以每隔4.0-5.0秒的速度由Abacus产生的。在剩下的时间里Abacus是空闲的，即call-to-call time。

　　通过设置内置的测试转换应用，让DM/V1200A板卡只应答内呼，并保持呼叫直至Abacus测试设备切断它们。所有的主机板卡的定时和日志以及系统事件都是由Abacus系统执行的。

　　呼叫完成百分比是用所有尝试呼叫数除呼叫完成数得到的。Abacus将一次呼叫尝试定义为拨打一个号码的次数。如果测试设备摘机并且没有拨号音，就不被认为是一次呼叫尝试。同样的，一个呼叫完成了就说明被叫通道应答了这些呼叫。例如，失败的呼叫可能会发生，因为Abacus大批量呼叫发生器正试图产生呼叫，但DM/V1200A板卡没有准备好接受内呼，也就是，板卡可能还在忙于挂断前一个呼叫。

■ 详细发现

　　DM/V1200A板卡不仅满足同时支持120个端口的每5秒一个完成呼叫的呼叫速度，而且还超过了这个要求，达到了BHCC值99.12%即每4.0秒发起呼叫。这个测试证实了该板卡达到了设计要求，并满足企业市场段对规模和密度的需求。

　　Abacus大批量呼叫发生器通过每5，4.8，4.6，4.4，4.2，和4.0秒产生一个新的呼叫来激活DM/V1200A板卡。图1中列出了每种呼叫间隔的测试结果。

* 呼叫长度加上呼叫间延迟不是总等于总呼叫间隔；Abacus测试系统在呼叫之间是空闲的。
** 列出的BHCA结果小于实际的BHCA计算数字。Abacus测试系统测量每个独立通道的呼叫数。不是所有的通道都达到了100%呼叫数，由此降低了总的BHCA。

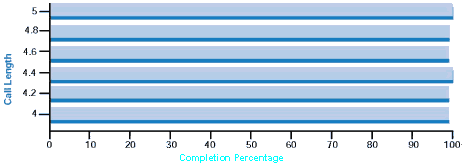

图 2: 呼叫完成速度

　　图2阐明了DM/V1200A板卡从Abacus测试工具以不同的呼叫间隔同时接受120个呼叫时的呼叫完成速度。

　　如图2所示，BHCC值降到99%以下的转换点是每4.0秒产生一个呼叫。在呼叫间隔是4.0秒时，BHCC值是99.12%，小于需要的5秒间隔，达到了企业级系统可接受的速率。

■ 产品列表

技术文档参见：
http://www.Dialogic.com/
预了解更多详情, 请联系您的Dialogic客户经理。

■ Glossary of Acronyms/Terms 缩写和术语

预了解更多详情,请访问 http://www.Dialogic.com/
