莱茵科技视频会议解决方案

2003/11/14

　　视讯技术经过多年的发展，已进入了一个相对成熟的发展阶段，国际电信联盟（ITU）提出的H.320、H.323系列协议族已经分别成为在电路交换网络上和IP网络上视讯会议技术公认的主流技术标准。经过国内外电信运营商与IT厂商的共同努力，这种可视化通信技术——视讯已经逐渐成熟起来。

　　中国网通视频通信产品网通视讯（CNC Video-Com）是融合图像、语音和数据为一体，具有实时性和交互性特点的电信运营级多媒体通信服务。

　　它既可以满足任何两个客户之间的点对点多媒体通信，又可以满足多个客户之间的多点多媒体通信。从具体应用来说，它可以满足各种企事业单位、机关团体和家庭对跨地域的视频通信会议需求；又可以为宽带网络上的个人客户们提供视频质量上佳的视频聊天室功能。

莱茵科技视讯应用需求

　　目前，莱茵科技上海数据中心使用网通DIA共享上网业务，北京和天津等其他分公司分别采用电信ADSL、网通DIA业务实现Internet接入。

　　随着企业发展，莱茵科技需要有更快捷、更有效的通信方式来满足企业的通信需求，公司原有的视频会议系统（基于NetMeeting）由于技术、应用场合、规模等局限性，已经不能适应这一需求。公司希望在原有网络的基础上，得到更加标准、高性能的视频会议解决方案。

网通视讯解决方案

1. 网通视讯介绍

(1) 网通视讯功能介绍

　　视频通信号码呼叫：提供视频通信号码，不用记忆复杂的IP地址，通过视频终端直接呼叫其他视频终端的号码建立视频通信或召开视频会议；

　　点对点之间和多方之间交互视频通信：提供两台视讯终端之间或多个视讯终端之间进行两点之间或多点之间的实时视频交互通信；

　　视频会议自主召集：提供客户利用客户端视讯终端自助召集多方视频会议功能；

　　主叫号码显示：提供被叫视频终端的号码，显示主叫端视频号码功能;

　　会议自主控制：提供利用客户端视频终端自主进行多点会议的控制功能，包括观看会场、自动浏览、申请/释放主席、断开/添加会场、结束会议、会场静音/取消静音、会场闭音/取消闭音、广播会场、导播发言、自由讨论、声控切换设置和多画面设置；

　　会议自助预约功能：提供客户通过Web网站，自主进行会议预约，以确保为会议系统资源提供保证；

　　视频呼叫转移：提供客户将自己的视讯终端设定“遇叫忙转移”或“关机转移”到指定其他通信终端的功能;

　　会议安全密码：提供会议自主召集密码、会议自主控制密码、客户注册密码、软件升级密码等密码安全保证;

　　会议特服号接入：提供统一的会议呼入号码，客户视频终端呼叫会议特服号直接加入与其相关的视频会议中；

　　会议文件共享：提供在会议或交流中利用电脑型终端设备共享文件进行交流；

　　会议白板交流：提供在会议或交流中利用电子白板设备或电脑终端进行会议白板交流。

(2) 网通视迅系统结构

　　CNC视讯网络由两部分组成: IP承载网和视讯业务网。视讯业务网分为三个层面：运营支撑层、视讯网络层、视讯终端层。全网结构包括以下子系统：

① 视讯运营支撑层

　　视讯运营支撑层包括营账与智能网系统、网管系统，主要完成视讯业务营账与计费功能、设备网管等功能。

② 视讯网络层

　　视讯网络层由Gatekeeper、视讯业务管理系统、H.323 MCU、数据会议服务器、VoIP网关组成，以网通CNCNet网、CNC MAN网作为视讯业务的承载和接入网络，直接与用户终端设备进行交互以完成点对点视频通信、多点视音频会议、数据会议业务通信，并通过VoIP语音网关实现IP视讯业务与PSTN电话语音业务的互通功能。视讯网络层设备符合H.323标准以保证终端层的开放性与兼容性。

③ 视讯终端层

　　视讯终端层包括各种IP视讯终端（会议室型终端、桌面PC型终端、IP可视电话等）。IP视讯终端符合H.323协议标准，终端之间及终端与视讯网络层设备具备良好的互通性，能够通过H.323协议进行互通。同时终端层设备通过视讯网络层的VoIP网关能够和PSTN电话进行语音互通。

2. 莱茵科技具体解决方案

　　根据莱茵科技的应用需求，网通控股为其构建的视讯平台，保障莱茵科技可以通过各种方式进行远程视讯业务及其他的多媒体业务，实现多媒体视讯会议的愿望将成为可能。

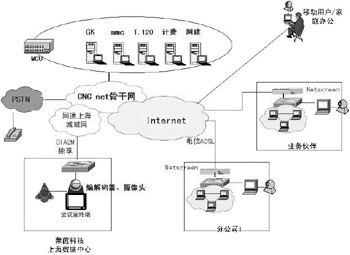

(1) 网络拓扑（见图）

(2) 解决方案细化

① 建立中心节点——上海市嘉里不夜城

　　经过网通方面的了解，莱茵科技以前在上海嘉里不夜城建立的中心节点已使用网通DIA共享进行Internet接入，带宽约为1M左右; 主要应用于企业的是IP VPN专网。但由于视频通信对带宽的要求比较高，同时该节点为视频通信的中心节点，为了更好地保证现有业务和视频系统的带宽，莱茵科技接受网通方面的建议，另外申请一条Internet专线，专门用于视频会议系统。具体的细节如下：

·建议业务及带宽： DIA 2M独享；

·接入方式：FTTB＋LAN；

·接入接口：RJ-45 10/100M 以太网接口。

　　同时网通将另外分配一组IP地址，用于莱茵科技中心节点的视频会议接入。

　　备注：公司目前使用WatchGuard硬件防火墙，因此需打开相应的视频H.323端口，以让视频流及注册信息穿透防火墙。

② 莱茵科技北京、天津等分公司及合作伙伴

　　针对莱茵科技各分公司大多采用ADSL或者网通宽带的方式接入Internet, 网通根据不同的情况采取了相应的解决措施。

　　对于一些规模较大的分公司，莱茵科技租用网通的DIA业务进行接入，以确保视频会议的带宽和使用效果。

　　对于规模小的分公司，沿用原来的因特网专线, 作为视频系统的接入。

③ 移动办公/家庭办公

　　内置摄像机、小型液晶显示屏，类似电话机，具有视频接口。

④ 终端架构

　　据莱茵科技方面介绍，根据自身的视讯应用的规模大小，莱茵科技在视讯终端配置上也采用不同的解决方案。

　　规模较大的分公司：高档专用会议室终端——内置编解码器、摄像头、云台，带遥控变焦、旋转等，外接电视机作为显示器。

　　规模小的分公司：软件终端——通过在PC机上安装软件实现（网通专用视频会议软件“Open Eye”），需要外接摄像头、麦克风。

　　据莱茵科技相关负责人介绍，网通根据莱茵科技各个细节的不同，按实际情况给予其不同的解决方案，这样在为莱茵科技构建了一套高质量的视讯会议系统的同时，也尽可能为企业节省了产品应用成本。

网通视讯的使用

1. 接入网通视讯

　　客户只需要使用网通宽带接入(Internet接入和VPN方式接入)即可。

2. 拨打网通视讯终端

　　客户使用网通分配的视频号码，直接呼叫对方视频终端号码即可，被叫终端在有视频呼叫请求以后确认呼叫就可进行双方的视频通信。

3. 召集网通视讯会议

　　通过视频终端会议自主召集功能召集会议（需要终端支持此功能），弹出会议自主召集窗口，定义一个会议，定义并选择参加会议的终端，然后输入客户自身的账号和密码，进行会议召集即可。MCU设备会根据会议的要求主动向各会议终端发起呼叫，被叫会议终端确认呼叫请求后，视频会议即可召开。

4. 管理网通视讯会议

　　在“会议控制界面——非主席方式”中，申请主席。终端便向MCU发出“申请主席”的请求，如果“申请主席”成功，本端会场成为会议主席会场，本端会场拥有主席操作权限，可以进行包括观看会场、自动浏览、申请/释放主席、断开/添加会场、结束会议、会场静音/取消静音、会场闭音/取消闭音、广播会场、导播发言、自由讨论、声控切换设置和多画面设置等会议控制。也可以释放主席，由其他终端申请主席后控制会议。

5. 结束视讯会议

　　需要结束视讯会议时，不能直接关闭终端或关闭呼叫，必须由会议主席终端进入会议控制菜单，选择结束会议，本次会议才能结束。
