网通视讯技术方案

2003/11/14

网通视讯介绍

　　随着全球经济日益网络化，企业的成功经营越来越依赖于信息的快速获取与处理能力。如今，高速、可靠的互联网接入已经成为企业能否迅速应对市场变化的重要标志之一。中国网通电信级宽带互联网接入解决方案以高可靠、大容量的光纤骨干网和覆盖广泛的宽带城域网为基础，成为企业上网的最佳选择。同时，VC(Video Conference)业务将作为一种宽带基本业务向广大网通宽带网络用户提供端到端的视频接入服务。网通VC承载网络利用先进的MPLS技术保障了承载网络质量，提高了VC服务质量，提供从网络接入到VC接入的全套一站式解决方案。

　　网通视讯是中国网通提供的融合图像、语音和数据为一体，具有实时性和交互性特点的电信运营级多媒体通信服务。网通视讯产品功能有：视频通信号码呼叫，视频会议自主召集，主叫号码显示，会议自主控制，会议自助预约功能，会议安全密码，会议特服号接入，会议文件共享，会议白板交流。其特点为：

·卓越的网络平台支持，高品质的视频图象效果;

·率先制定全国统一规划的视频号码呼叫模型;

·方便的服务延伸到桌面;

·多种等级和保障的视频服务;

·网络接入简单、方便;

·降低成本，创造效益;

·以客户为中心的整体服务。

视频通信业务技术参数

　　视频通信是对于网络带宽有大消耗、同时对网络传输质量有高要求的业务。自呼叫发起开始一直到视讯通信结束，必须保证视讯终端到终端之间数据和信号传输高效且有保障,因此要求网络有足够的带宽并且要求网络传输的稳定和可靠。

网络参数如下：

　　IP包传输时延（IPTD）：<100ms

　　IP包误差率（IPER）：<0.01%

　　IP包丢包率（IPLR）：<0.1%

　　IP包抖动：<10ms

　　在满足上述网络质量要求，在视频终端带宽≥384K的条件下:

　　视频图像传输速度: ≥25帧/秒

视频图像分辨率：

　　会议室型终端: ≥640×480pixels

　　投影输出：≥800×600pixels

　　视频质量: 在满足视频终端2M带宽的条件下，视频图像质量与VCD相当。

　　音频质量: 通话质量不低于普通PSTN电话通话质量。

　　为了保证视频通信的可靠质量，网通建议网络的实际有效带宽保证不小于 384K×1.2＝461K。

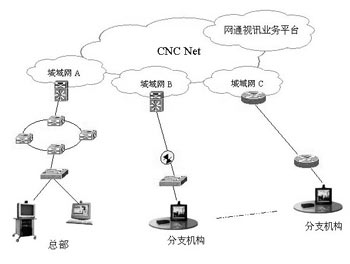

INTERNET解决方案

　　客户端交换机直接下连视频终端、PC等设备，经上连口汇聚后连至骨干网交换机。直接接入CNC城域网/骨干网，保证网络的质量，IP地址采用CNCNet的公网地址。

　　终端配置公有地址，可直接接入Internet，并配置唯一的终端号码和注册密码，用于进行呼叫和会议呼集。

视讯VPN解决方案

　　CNCNet采用了目前最先进的MPLS技术，可同时提供多个VPN网络。通过CNCNet为客户构筑统一管理、不受地域限制的网络，VPN共享CNCNet的网络资源，但采用VPN自己的管理策略，就像VPN用户拥有自己的网络资源一样。

　　网通视讯业务作为应用层的服务，可以通过客户的分支机构之间由MPLS VPN组成的专网来承载视频通信，或者通过接入网通的视频VPN来使用视频通信服务。

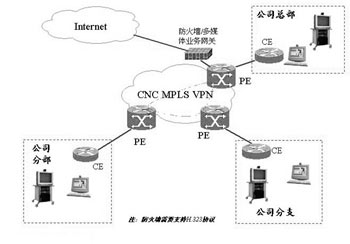

1. VPN专网方案

　　Internet出口方案：通过总部汇聚后接入Internet。由于NAT无法识别H.323协议和RTP/RTCP协议在传输数据时使用的动态UDP端口号，造成了视讯业务传统防火墙或NAT设备不能正常通信，出现单通等现象。因此，在出口侧的防火墙需要支持H.323协议或者通过在出口设置多媒体业务网关来完成地址转换，从而完成CNC视讯业务平台通信。

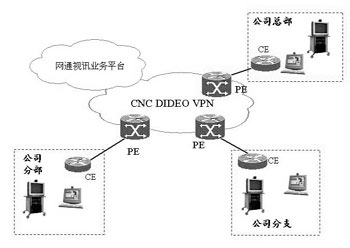

2. 接入网通视频VPN方案

　　用户交换机直接下连视频终端、PC等设备，经传输至骨干网PE设备，直接接入CNC VIDEO VPN，保证网络的质量，即通过交换机直连至城域网PE，不进城域网。统一的出口在VIDEO VPN的多业务网关，由其完成地址转换。

　　IP地址采用172.16.XXX.XXX的私网地址。

视讯业务方案

1. CNC视频业务统一编码体系

　　为了方便视讯业务的开展和对视讯用户资源的有效管理，网通对全网视讯终端号码进行统一编排和分配。根据E.164标准，视讯终端的编码方式为：终端号码＝地区区号＋终端编号。地区区号为3位，与现行长途区号保持一致，不足三位的后面补“0”。视讯终端地区区号和所在区域的GK（Gate Keeper网守）地区区号也保持一致；终端编号为5位，是终端在该地区内的惟一编号，由中国网通统一分配。

2. 建立呼叫

　　为了使用网通视讯的服务，用户的视频终端配置为GK注册模式，通过到CNC 视频系统GK服务器上注册开通业务。当终端完成注册后，可直接呼叫对方的号码建立视频通信。

3. 建立多方视频会议

　　会议的开始有三种方法：

　　终端主叫呼集（仅限华为终端）: 由终端建立会议呼叫，与会终端建立会议并进行控制。

　　Web会议预约: 用户登录网通视讯Web预约界面（登录用户名和密码为用户终端号码和密码），进行会议的建立和终端的呼叫，并进行会议控制。

　　多点会议控制软件（华为公司软件）: 客户在一台与视频终端有网络连接的PC上运行华为IDO多点会议控制软件建立会议和呼叫终端并进行会议控制。
