　7 操作
　　7.20 维护
　　7.21 测量
　　7.22 远程数据中心
　　7.23 路由
　　7.24 状态
　8 维护
　　8.1 ESD警告
　　8.2错误诊断
　　8.3维护程序－DSC210



7.20 维护

　　7.20.1 维护阻断初始化

MNBLI
Maintenance Blocking Initiate
维护阻断初始化
该命令用于阻断板卡，信令连接，语音资源，远程数据中心及语音和信令时隙的分组等阻断的初始化，一个阻断命令可以停止板卡、连接、语音资源、时隙的使用，它将清除他们所有的配置数据，并且只有配置管理才可以维护这些配置数据。对于一个话音电路，则所有的呼叫都立即释放，而且不允许有新的呼叫。
可能的分组有：
·接入端的信令连接。
·SS7信令连接。
·电路组。
·板卡。
·远程数据中心。
·语音资源。
将被阻断的分组如果已经处在阻断状态，则不会有动作执行。
如果一个分组已经阻断，而且其电路映射到网络侧的分组，则网络侧分组将被对端硬件阻断。
如果电路组，语音资源或者C7连接被禁止，那么禁止作为阻断操作的一部分也将被清除。
语法
 MNBLI:ASLINK=…;
MNBLI:C7LINK=…;
MNBLI:CGRP=…;
MNBLI:BPOS=…;
MNBLI:RDC=…;
MNBLI:VRS=…;
前提条件
 被阻断的项目已经初始化。
阻断一个板卡时，板卡上的所有的SS7连接，语音资源，接入端连接和电路组都必须已经初始化。
当阻断接入端连接时，该连接上的所有电路组都已经被阻断。
如果阻断RDC，必须所有的连续记录和周期报告都被阻断。
属性
 CONFIG,PROMPT
举例
 MNBLI:ASLINK=12;
MNBLI:C7LINK=4;
输出：
Blocking ASLINK 1
Blocking ASLINK 2
EXECUTED

　　7.20.2 维护阻断中止

MNBLE
Maintenance Blocking End
维护阻断中止
该命令用于中止阻断板卡，信令连接，语音资源，远程数据中心及语音和信令时隙的分组等，该命令可以启动板卡、连接、语音资源、时隙的使用，它将从存他们所有的配置数据，并将时隙投入使用，可能的分组有：
·接入端的信令连接。
·SS7信令连接。
·电路组。
·板卡。
·远程数据中心。
·语音资源。
将被中止阻断的分组如果已经处在非阻断状态，则不会有动作执行。
如果一个分组已经中止阻断，而且其电路映射到网络侧的分组，则网络侧分组将被对端硬件中止阻断。
注意：注意：如果一个RDC已经被阻断，这时正在进行文件传输，MNBLE使用"NO SYSTEM RESOURCES"表示RDC失败，直到文件传输完成。
语法
 MNBLE:ASLINK=…;
MNBLE:C7LINK=…;
MNBLE:CGRP=…;
MNBLE:BPOS=…;
MNBLE:RDC=…;
MNBLE:VRS=…;
前提条件
 被中止阻断的项目已经初始化，且正在阻断状态。
当中止阻断接入端或者网络侧连接时，则板卡上的信令处理器和信令时隙已经中止阻断。
当中止阻断语音资源时，则板卡上的信令处理器必须已经中止阻断。
一个电路组必须至少存在一个与其相关的设备，才能中止阻断。
一个接入端电路组只有在接入端连接已经中止阻断时，才能中止阻断。
只有处理SS7连接所有板卡已经被阻断，接着中止阻断，这时SS7连接才能中止阻断。
有一个PCM相关的电路组只有在该PCM已经中止阻断后才能中止阻断。
如果C7路由具有多个连接集合，并且这些连接集合具有不同的OPC,SS7MODE,NIS，该C7连接不能中止阻断。
如果一个电路组所在的C7路由具有多个连接集合，并且这些连接集合具有不同的OPC,SS7MODE,NIS，该电路组不能中止阻断。
只有已经配置的信令系统才能中止阻断。
对于一个电路组，如果从该电路组发出的任何一个路由包括电路映射（例如：如果已经具有一个从它发出的路由，该路由具有一个电路映射的搜索类型），则：
a） 设备集合必须和对端组中的相等。
b） 中止阻断从电路组发出的路由（既有缺省的从发起点呼出路由，也有一个有数字分析选出的路由），必须选择对端相同的呼叫路由通过的电路组，而且必须电路映射。
中止阻断从对端电路组发出的路由（既有缺省的从发起点呼出路由，也有一个有数字分析选出的路由），必须选择对端相同的呼叫路由通过的电路组，而且必须电路映射。
属性
 CONFIG
举例
 MNBLE:CGRP=23;
MNBLE:ASLINK=13;
输出：
Unblocking ASLINK 1
Unblocking ASLINK 2
EXECUTED

　　7.20.3 维护抑制初始化

MNINI
Maintenance Inhibit Initiate
维护抑制初始化
该命令对抑制电路组，语音资源或者SS7信令连接进行初始化。电路组中的电路必须标记为阻断状态，而且不允许有新的呼叫。
C7信令连接将被中止，而且不允许有其他的信令连接。
语音资源不能播放任何新的提示语。
在较低层次上的电路配置数据没有任何改变。
如果一个电路组被抑制，而且电路映射到网络侧，则网络侧电路组将被对端阻断。
前提条件
 电路组和C7连接已经初始化。
电路组和C7连接没有被阻断。
只能又网络侧电路组给出一个CIC。
语法
 MNINI:CGRP=…;
MNINI:CGRP=,DEV=;
MNINI:CGRP=,CIC=;
MNINI:C7LINK=…;
MNINI:VRS=…;
属性
 CONFIG, PROMPT
举例
 MNINI:CGRP=23&&32;
MNINI:CGRP=1,DEV=5;
MNINI:CGRP=2,DEV=23;
MNINI:C7LINK=5;
输出：
Inhibiting CGRP 23
Inhibiting CGRP 32
EXECUTED

　　7.20.4 维护抑制中止

MNINE
Maintenance Inhibit End 维护抑制中止
该命令中止抑制电路组，语音资源或者SS7信令连接。
所有的电路分组投入使用，而且允许有新的呼叫。
C7信令连接将被激活，而且允许有其他的信令连接。
语音资源被激活，并播放提示语。
如果一个电路组被抑制，而且电路映射到网络侧，则网络侧电路组将被对端阻断。
前提条件
 电路组中的电路已经初始化，而且已经被抑制。
C7连接已经初始化，而且已经被抑制。
语法
 MNINE:CGRP=…;
MNINE:CGRP=,DEV=;
MNINE:CGRP=,CIC=;
MNINEI:C7LINK=…;
MNINEI:VRS=…;
属性
 CONFIG, PROMPT
举例
 MNINE:CGRP=23&&32;
MNINE:CGRP=1,DEV=5;
MNINE:CGRP=2,DEV=23;
MNINE:C7LINK=5;
输出：
Inhibiting CGRP 23
Inhibiting CGRP 32
EXECUTED

　　7.20.5 维护复位电路初始化

MNRCI
Maintenance Reset Circuit Initiate
维护复位电路初始化
该命令在用于初始化电路的复位，将一个或者几个电路置于空闲状态。
前提条件
 需要重启的项目处于服务状态。
电路组中的电路已经初始化。
电路组没有阻断或者它的的电路被抑制。
只能由网络侧电路组给出一个CIC。
语法
 MNRCI:CGRP=,[DEV=];
MNRCI:CGRP=,[CIC=];
属性
 CONFIG，PROMPT
举例
 MNRCI:CGRP=33,DEV=3;
MNRCI:CGRP=32,CIC=141;

　　7.20.6 维护重启系统初始化

MNRSI
Maintenance Restart System Initiate
维护重启系统初始化
该命令重新启动整个系统，当前登录会话被中断。
如果软件更新盘已经放入软驱，则软件更新过程开始。
如果软盘中没有更新软件，但有配置数据，这时这些配置数据加载到内存中，系统将重启。
其他情况下，系统配置不会改变，连接状态将自动恢复。
如果设置RESET为Y，则所有的配置数据将被清除。
前提条件
 无
语法
 MNRSI:[RESET=Y];
属性
 PROMPT
举例
 MNRSI;

7.21 测量

　　7.21.1 测量电路组打印

MSCGP
Measurements Circuit Group Print
测量电路组打印
该命令为电路组打印输出业务测量报告。
字段含义如下：
CGRP - 电路组
ICOFF -已经发起的呼入呼叫的数量。
ICANS -已经应答的呼入呼叫的数量。
OGOFF -已经发起的呼出呼叫的数量。
OGANS -已经应答的呼出呼叫的数量。
MAXDEV -忙设备的最大数量。
ACCUM -组内呼叫持续时间（小时）累计总和
PERIOD -电路组自上次复位以来的测量时间，用小时、分钟、秒表示。
如果 RESET=Y ，业务测量数据将被复位。
语法
 MSCGP:[CGRP=,][RESET=,];
前提条件
 如果指定，该电路组必须初始化。
如果指定，该电路组必须不被阻断。
属性
 None
举例
 MSCGP:CGRP=1;
MSCGP;
输出：
Circuit Group Traffic Measurements
CGRP ICOFF ICANS OGOFF OGANS MAXDEV ACCUM PERIOD
　1 　5000　4500　6000　5500　 24　　 5　　01:00:00
　2 　5432　5432　6333　6333　 30　　 6　　01:00:00
　3 　2400　2400　0　　　0　　　6　　 1 　 01:00:00
EXECUTED

　　7.21.2 测量呼出路由打印

MSORP
Measurements Outgoing Route Print
测量呼出路由打印
该命令为电路组打印输出业务测量报告。
字段含义如下：
OGR - Outgoing Route.呼出路由。
ICOFF -已经发起的呼入呼叫的数量。
ICANS -已经应答的呼入呼叫的数量。
OGOFF -已经发起的呼出呼叫的数量。
OGANS -已经应答的呼出呼叫的数量。
MAXDEV -忙设备的最大数量。
ACCUM -路由中呼叫持续时间（小时）累计总和。
PERIOD -路由自上次复位以来的测量时间，用小时、分钟、秒表示。
语法
 MSORP:[OGR=,][RESET=,];
前提条件
 如果指定，该呼出路由必须已经初始化。
属性

举例
 MSORP:OGR=1;
MSORP;
输出：
Outgoing Route Traffic Measurements
OGR OGOFF OGANS MAXDEV ACCUM PERIOD
1 　6000 　5500 　24 　　9 　 24:00:00
2 　6333 　6333 　30 　　25 　24:00:00
3 　　0 　　0 　　0 　　 0 　 24:00:00
EXECUTED

　7.22 远程数据中心

　　7.22.1 远程数据中心连续数据初始化

RDCDI
Remote Data Centre Continuous Data Initiate
远程数据中心连续数据初始化
该命令将一个发起点（对于呼叫失败记录）或者呼出路由（对帐单记录）和一个连续记录绑定。
前提条件
 记录已经初始化。
指定的发起点或者呼出路由已经初始化。
只能为CFL记录指定发起点。
只能为BILLING记录指定呼出路由。
发起点或者呼出路由没有和一个起他的连续记录绑定。
发起点或者呼出路由没有和一个起他的连续记录之间的关联没有初始化。
不能为告警连续记录进行数据的初始化。
语法
 RDCDI:RECORD=,{[POR=…,]|ORG=…,}}
属性
 CONFIG,RDC
举例
 RDCDI:RECORD=1,OGR=1;

　　7.22.2 远程数据中心中止连续数据

RDCDE
Remote Data Centre Continuous Data End
远程数据中心中止连续数据
该命令将中止一个发起点或者呼出路由（对帐单记录）和一个连续记录绑定。
前提条件
 记录已经初始化。
指定的发起点或者呼出路由已经初始化。
只能为CFL记录指定发起点。
发起点或者呼出路由没有和一个起他的连续记录之间的关联已经初始化。
语法
 RDCDE:RECORD=,{[POR=…,]|[OGR=…,]};
属性
 CONFIG, RDC
举例
 RDCDE:RECORD=1,POR=1;

　　7.22.3 远程数据中心打印连续数据

CNXCP
Configuration Cross Connect Print
交叉连接配置打印
该命令用于打印输出和连续记录相关的发起点或者呼出路由。
前提条件
 连续记录已经初始化。
语法
 RDCDP:RECORD=;
属性
 CONFIG, RDC
举例
 RDCDP:RECORD=1;
输出：
Remote Data Centre Continuous Data
RECORD POR
1 　　　1
1 　　　2
1 　　　3
1 　　　5
1 　　　8
EXECUTED

　　7.22.4 远程数据中心连续记录初始化

RDCRI
Remote Data Centre Continuous Record Initiate
远程数据中心连续记录初始化
该命令初始化一个连续记录集合，该集合的数据经过局域网传输到RDC。
可以为帐单和呼叫失败指定连续记录。
周期是必须执行的连续记录数据块传输之前所有允许的最大时间。
记录传输之前必须要收集的记录最小值必须说明。
文件写入的RDC上的目录名必须使用标签。
利用RDCDI/RDCDE命令可以增加和删除连续记录中的数据。
前提条件
 记录必须没有初始化。
转换器必须具有一个IPADDR。
如果记录是告警记录，则告警记录必须不存在。
RDC1必须已经初始化。
如果指定，RDC2必须已经初始化。
如果指定，RDC2和 RDC1必须不能相等。
限制条件
 向RDC传输之前，又标签代表的目录在远端必须存在。
PERIOD必须在30秒和30分钟范围内。
语法
 RDCRI:RECORD=,CRTYPE=,PERIOD=,MINREC=,RDC1=,LABEL=,[RDC2=,];
属性
 CONFIG，RDC
举例
 RDCRI:RECORD=1,CRTYPE=BILLING,PERIOD=00:05:00,MINREC=100,
RDC1=1,LABEL=BILLING;

　　7.22.5 远程数据中心改变连续记录

RDCRC
Remote Data Centre Continuous Record Change
远程数据中心改变连续记录
该命令改变一个连续记录集合参数，该集合的数据经过局域网传输到RDC。
可以为帐单和呼叫失败指定连续记录。
周期是必须执行的连续记录数据块传输之前所有允许的最大时间。
文件写入的RDC上的目录名必须使用标签。
利用RDCDI/RDCDE命令可以增加和删除连续记录中的数据。
前提条件
 记录必须已经初始化。
如果指定，RDC1必须已经初始化。
如果指定，RDC2必须已经初始化。
如果指定，RDC2和 RDC1必须不能相等。
限制条件
 向RDC传输之前，又标签代表的目录在远端必须存在。
PERIOD必须在30秒和30分钟范围内。
语法
 RDCRC:RECORD=,[PERIOD=,][MINREC=,][RDC1=,][RDC2=,][LABEL=];
属性
 CONFIG，RDC
举例
 RDCRC:RECORD=1,PERIOD=00:05:00,MINREC=100,
RDC1=1,LABEL=BILLING;

　　7.22.6 远程数据中心中止连续记录

RDCRE
Remote Data Centre Continuous Record End
远程数据中心中止连续记录
该命令中止一个连续记录。
如果设置DISCARD为Y，所有和连续记录相关的数据都将被丢弃，如果没有设置DISCARD为Y，而且有等待传输的数据，中止连续记录将被拒绝。
前提条件
 报告已经被初始化。
没有连续数据和连续记录相关联。
语法
 RDCRE:RECORD=,DISCARD=Y;
属性
 CONFIG，RDC
举例
 RDCRE:RECORD=1;

　　7.22.7 远程数据中心打印连续记录

RDCRP
Remote Data Centre Continuous Record Print
远程数据中心打印连续记录
该命令用于打印输出和连续记录相关的数据，连续记录中的数据将传输给RDC交叉连接通路。
语法
 RDCRP;
属性
 CONFIG, RDC
举例
 RDCRP;
输出：
Remote Data Centre Continuous Record
RECORD CRTYPE　PERIOD　 MINREC RDC1 RDC2 LABEL
　1 　 BILLING 00:05:00　100 　 2 　 1 　BILLING
　2 　　CFL 　 00:05:00　100 　 1 　 0 　CFL
EXECUTED

　　7.22.8 远程数据中心周期数据初始化

RDPDI
Remote Data Centre Periodic Data Initiate
远程数据中心周期数据初始化
该命令将一个电路组和呼出路由绑定到一个周期报告。
前提条件
 报告已经初始化。
指定的电路组和呼出路由已经初始化。
电路组只能指定给MSCGRP报告。
呼出路由只能指定给MSOGP报告。
电路组和呼出路由和周期报告的相关没有初始化。
语法
 RDPDI:REPORT=,{[CGRP=…,]|[OGR=…,]}
属性
 CONFIG，RDC
举例
 RDPDI:REPORT=1,OGR=1&&8;

　　7.22.9 远程数据中心中止周期数据

RDPDE
Remote Data Centre Periodic Data End
远程数据中心中止周期数据
该命令将一个电路组和呼出路由到一个周期报告的绑定中止。
前提条件
 报告已经初始化。
指定的电路组和呼出路由已经初始化。
电路组和呼出路由和周期报告的相关已经初始化。
语法
 RDPDE:REPORT=,{[CGRP=..,]|[OGR=…,]};
属性
 CONFIG，RDC
举例
 RDPDE:REPORT=1,CGRP=1;

　　7.22.10 远程数据中心打印周期数据

RDPDP
Remote Data Centre Periodic Data Print
远程数据中心打印周期数据
该命令将打印输出一个电路组和呼出路由相关的一个周期数据集合报告。
该命令可以打印输出一个电路组的周期报告，也可以打印输出呼出路由相关周期报告，这个和报告的类型有关。
前提条件
 报告已经初始化。
语法
 RDPDP:REPORT=;
属性
 CONFIG, RDC
举例
 RDPDP:REPORT=1;
输出：
Remote Data Centre Periodic Data
REPORT CGRP
　1　　　1
　1　　　2
　1　　　3
　1　　　5
　1　　　8
EXECUTED

　　7.22.11 远程数据中心周期报告初始化

RDPRI
Remote Data Centre Periodic Report Initiate
远程数据中心周期报告初始化
该命令初始化一个报告集合周期，该周期报告集合的数据经过局域网传输到RDC。
可以指定为电路组和呼出路由的业务测量报告。
文件写入的RDC上的目录名必须使用标签。
两次数据采集的时间间隔，设定在5分钟左右。
利用RDCDI/RDCDE命令可以增加和删除连续记录中的数据。
前提条件
 记录必须没有初始化。
如果指定，RDC2和 RDC1必须不能相等。
RDC1必须已经初始化。
如果指定，RDC2必须已经初始化。
限制条件
 向RDC传输之前，又标签代表的目录在远端必须存在。
语法
 RDPRI:REPORT=,PRTYPE=,PERIOD=,LABEL=,RDC1=,[RESET=,][RDC2=,];
属性
 CONFIG，RDC
举例
 RDPRI:REPORT=1,PRTYPE=MSOGR,PERIOD=01:00:00,RDC1=1,
LABEL=ROUTES;

　　7.22.12 远程数据中心改变周期报告

RDPRC
Remote Data Centre Periodic Report Change
远程数据中心周期报告初始化
该命令改变一个报告集合周期相关的参数，该周期报告集合的数据经过局域网传输到RDC。
可以指定为电路组和呼出路由的业务测量报告。
文件写入的RDC上的目录名必须使用标签。
两次数据采集的时间间隔，设定在5分钟左右。
利用RDCDI/RDCDE命令可以增加和删除连续记录中的数据。
前提条件
 记录必须没有初始化。
如果指定，RDC2和 RDC1必须不能相等。
RDC1必须已经初始化。
如果指定，RDC2必须已经初始化。
限制条件
 向RDC传输之前，又标签代表的目录在远端必须存在。
语法
 RDPRC:REPORT=,PRTYPE=,PERIOD=,LABEL=,RDC1=,[RESET=,][RDC2=,];
属性
 CONFIG，RDC
举例
 RDPRC:REPORT=1,PRTYPE=MSOGR,PERIOD=01:00:00,RDC1=1,
LABEL=ROUTES;

　　7.22.13 远程数据中心中止周期报告

RDPRE
Remote Data Centre Periodic Report End
远程数据中心中止周期报告
该命令中止一个周期报告。
前提条件
 报告已经初始化。
没有周期数据和周期报告相关联。
语法
 RDPRE:REPORT=;
属性
 CONFIG， RDC
举例
 RDPRE:REPORT=1;

　　7.22.14 远程数据中心打印周期报告

RDPRP
Remote Data Centre Periodic Report Print
远程数据中心打印周期报告
该命令用于打印输出和周期报告相关的数据，这些周期报告收集的数据将传送给RDC。
语法
 RDPRP;
属性
 CONFIG, RDC
举例
 RDPRP;
输出：
Remote Data Centre Periodic Report Configuration
REPORT　PRTYPE　PERIOD　 RESET RDC1 RDC2 LABEL
　1 　　MSOGR 　01:00:00 　Y 　 1 　 2 　ROUTES
　2　　 MSCGRP　01:00:00 　Y 　 2 　 0 　GROUPS
EXECUTED

　7.23 路由

　　7.23.1 路由数字分析初始化

RTDAI
Routing Digit Analysis Initiate
路由数字分析初始化
该命令初始化数字分析映射。
一个数字（它将决定数字分析模式，该模式和发起点的数字分析索引相关联）是利用数字分析索引选择特定的呼出路由或者次级发起点的唯一关键要素。如果被叫方号码中的数据不能和数字分析索引中的数字匹配，则将使用缺省路由或者由发起点提供的次级发起点。
注意：如果呼叫方分类或者地址属性由DIGS指定，则它左边补零，使得字串长为3个数字，例如：一个10的CPC将是数字010。
前提条件
 指定了的数字分析索引和数字组合没有初始化。如果数字组成预定义字串的前缀，或者预定义的字串组成指定字串的前缀，这时将不允许这种组合。（例如："DAI 1", "DIGS 01"将不能初始化，如果"DAI 1", DIGS "01425"已经初始化，相反是一样的）。
既可以指定缺省呼出路由。也可以指定由次级发起点，二者必须指定一个，而且如果指定，已经初始化。
缺省呼出路由或者由次级发起点不必同时指定。
如果呼出路由或者由次级发起点导致的呼出路由是电路映射，那么所包含的电路组必须被阻断。
限制条件
 在得到呼出路由之前，使用一个次级发起点产生的路由只能产生最多5个次级发起点。
语法
 RTDAI: DAI=,DIGS=,[OGR=,]|[SPOR=,];
属性
 CONFIG
举例
 RTDAI:DAI=2,DIGS=01425,OGR=23;

　　7.23.2 路由改变数字分析

RTDAC
Routing Digit Analysis Change
路由改变数字分析
该命令用于改变呼出路由或者次级发起点，它们和当前的数字分析索引和被叫方数字关键要素相关
注意：如果呼叫方分类或者地址属性由DIGS指定，则它左边补零，使得字串长为3个数字，例如：一个10的CPC将是数字010。
前提条件
 指定了的数字分析索引和数字组合没有初始化。如果数字组成预定义字串的前缀，或者预定义的字串组成指定字串的前缀，这时将不允许这种组合。（例如："DAI 1", "DIGS 01"将不能初始化，如果"DAI 1", DIGS "01425"已经初始化，相反是一样的）。
作为该命令的结果，既可以指定缺省呼出路由。也可以指定由次级发起点，二者必须指定一个，而且如果指定，已经初始化。
作为该命令的结果，缺省呼出路由或者由次级发起点不必同时指定。
如果需要改变的呼出路由或者由次级发起点导致的呼出路由是电路映射，那么所包含的电路组必须被阻断。
如果新的路由次级发起点是电路映射，那么所包含的电路组必须被阻断。
限制条件
 在得到呼出路由之前，使用一个次级发起点产生的路由只能产生最多5个次级发起点。
语法
 RTDAC: DAI=,DIGS=,[OGR=,][SPOR=,];
属性
 CONFIG
举例
 RTDAC:DAI=1,DIGS=01425,OGR=22;

　　7.23.3 路由中止数字分析

RTDAE
Routing Digit Analysis End
路由中止数字分析
该命令用于中止数字分析映射。
前提条件
 数字分析索引和数字字串组合必须已经初始化。
如果需要改变的呼出路由或者由次级发起点导致的呼出路由是电路映射，那么所包含的电路组必须被阻断。
如果新的路由次级发起点是电路映射，那么所包含的电路组必须被阻断。
语法
 RTDAE:DAI=,DIGS=;
属性
 CONFIG
举例
 RTDAE:DAI=2,DIGS=01425;

　　7.23.4 路由打印数字分析

RTDAP
Routing Digit Analysis Print
路由打印数字分析
该命令用于打印输出数字分析表示出的数字树的组合。如果没有指定数字分析索引，次级发起点或者呼出路由，则输出所有的组合。
前提条件
 如果指定，数字分析索引，次级发起点或者呼出路由必须已经初始化。
语法
 RTDAP:[DAI=,|OGR=|SPOR=];
属性

举例
 RTDAP:DAI=1;
RTDAP:OGR=5
RTDAP:SPOR=2;
RTDAP;
输出：
Digit Analysis Mapping
DAI DIGS　OGR SPOR
1　 01725 4　　0
1 　01425 5 　 0
2 　0800　0 　 1
EXECUTED

　　7.23.5 路由搜索序列初始化

RTHSI
Routing Hunt Sequence Initiate
路由搜索序列初始化
该命令用于指定属于一个呼出路由的电路组的顺序，这个顺序（搜索序列）的重要性依赖于不同搜索模式的选择。
前提条件
 呼出路由已经初始化。
指定的电路组已经初始化。
对于电路映射搜索，只能电路组1分配给一个路由，当分配完后，必须分配序列号1。
一个电路组不能指定在多个搜索系列位置中。
呼出路由和搜索序列组合必须没有初始化。
如果呼出路由是电路映射，则所包含的电路组必须被阻断。
如果呼出路由没有搜索模式，搜索序列不能被初始化。
语法
 RTHSI:OGR=,HTSEQ=,CGRP=;
属性
 CONFIG
举例
 RTHSI:OGR=4,HTSEQ=1,CGRP=56;

　　7.23.6 路由中止搜索序列

RTHSE
Routing Hunt Sequence End
路由中止搜索序列
该命令用于清除一个电路组的搜索序列号码。
前提条件
 指定的路由索引已经初始化。
有一个电路组和搜索序列号码绑定。
如果搜索序列包含在电路映射中，则如果所包含的电路组必须被阻断，才能被中止。
呼出路由和搜索序列组合必须没有初始化。
如果呼出路由是电路映射，则所包含的电路组必须被阻断。
语法
 RTHSE:OGR=,HTSEQ=;
属性
 CONFIG
举例
 RTHSE:OGR=4,HTSEQ=1;

　　7.23.7 路由打印搜索序列

RTHSP
Routing Hunt Sequence Print
路由打印搜索序列
该命令用于得到路由和电路组的关联，由呼出路由集合，电路组集合或者提供，或者给出所有的组合。
前提条件
 如果指定，呼出路由应该初始化。
如果指定，电路组应该初始化。
语法
 RTHSP:OGR=;
RTHSP:CGRP=;
RTHSP;
属性
 None
举例
 RTHSP:OGR=23;
RTHSP:CGRP=50;
RTHSP;
输出：
Route hunting sequence table
OGR OGR LABEL HTSEQ CGRP CGRP LABEL
23 BERLIN 1 53 FIRSTGRP
23 BERLIN 2 22 SECGROUP
23 BERLIN 3 12 THIRDGROUP
23 BERLIN 15 21 FOURTHGROUP
EXECUTED

　　7.23.8 路由呼出路由初始化

RTORI
Routing Outgoing Route Initiate
路由呼出路由初始化
该命令用于初始化一个路由。
前提条件
 呼出路由没有被初始化，其值不能为0。
开始时刻必须大于等于被叫方号码减去数字。
如果搜索算法指示成电路映射，不能给出下一个路由。
如果ISC被命令CNSYS设置成Y，则ISM可以设置成0以外的其他值。
如果指定，下一个路由必须已经初始化。
如果指定，提示语必须已经初始化。
如果指定，后跟下一路由的路由链不能最终产生呼出路由。
如果本地业务模式大于0，则本地业务控制表必须也大于0，如果呼叫方号码模式等于0。则本地业务控制表必须等于0。
如果指定，呼叫方号码特征必须已经初始化。
如果指定，被叫方号码特征必须已经初始化。
注意：如果指定HUNT和ANNC，在播放提示语前转换器首先寻找可以得到的电路。如果只有ANNC指定，立即播放提示语。
注意：如果一个呼出电路组是日本TTC ISUP，而且CG2PRE已经设定，从CG2PRE到的数字将组成承载信息码在IAM中发送。当路由呼出到日本TTC ISUP电路组，用户不应该设置CGMD=2。
语法
 RTORI: OGR=,{[HUNT=],[ANNC=]}
[CDST=,][CDDL=,][CDPRE=,][CGMD=,][CGDL=,][CGPRE=,][CPCD=,]
[CPCG=,][CG2PRE=,][CG2DL=,][LCMD=,][[NEXT=,][CDMD=,][LSTAB=,]
[LSM=,][ISTAB=,][ISM=,][CHG=,][TANS=,][BWM=,][IBI=,][LABEL=,];
属性
 CONFIG
举例
 RTORI:OGR=16,HUNT=1,CDST=5,CDDL=3,CDPRE=01425;

　　7.23.9 路由改变呼出路由

RTORC
Routing Outgoing Route Change
路由改变呼出路由
该命令用于一个路由相关的数据。
前提条件
 呼出路由已经被初始化。
开始时刻必须大于等于被叫方号码减去数字。
如果一个路由包含在电路映射中，则不能给出下一个路由索引，如果所包含的电路组被阻断，则可以改变搜索类型和下一个路由。如果ISC被命令CNSYS设置成Y，则ISM可以设置成0以外的其他值。
如果指定，下一个路由必须已经初始化。
如果指定，后跟下一路由的路由链不能最终产生呼出路由。
如果指定，提示语必须已经初始化。
如果指定提示语，则不能产生下一路由。
如果本地业务模式大于0，则本地业务控制表必须也大于0，如果呼叫方号码模式等于0。则本地业务控制表必须等于0。
如果指定，呼叫方号码特征必须已经初始化。
如果指定，被叫方号码特征必须已经初始化。
注意：如果一个呼出电路组是日本TTC ISUP，而且CG2PRE已经设定，从CG2PRE到的数字将组成承载信息码在IAM中发送。当路由呼出到日本TTC ISUP电路组，用户不应该设置CGMD=2。
语法
 RTORC: OGR=,
[HUNT=,][ANNC=,][CDST=,][CDDL=,][CDPRE=,][CGMD=,][CGDL=,]
[CGPRE=,][CPCD=,][CPCG=,][CG2PRE=,][CG2DL=,][LCMD=,]
[NEXT=,][CDMD=,][LSTAB=,][LSM=,][ISTAB=,][ISM=,][CHG=,]
[TANS=,][BWM=,][IBI=,][LABEL=,];
属性
 CONFIG
举例
 RTORC:OGR=16,HUNT=1,CGMD=1,CGDL=5,CGPRE=01425;

　　7.23.10路由中止呼出路由

RTORE
Routing Outgoing Route End路由中止呼出路由
该命令用于中止一个路由，同样也会去掉该路由和一个电路组的关联。
前提条件
 指定路由必须已经初始化。
路由不能和任何数字分析映射绑定。
如果一个路由包含在电路映射中，只有当所包含的电路组被阻断时，该路由才能被中止。
呼出路由如果和一个周期报告的连续记录相关联，则不能被中止。
呼出路由如果是下一个路由和其他呼出路由相关联，则不能被中止。
语法
 RTORE:OGR=;
属性
 CONFIG
举例
 RTORE:OGR=3;

　　7.23.11 路由打印呼出路由

RTORP
Routing Outgoing Route Print 路由打印呼出路由
该命令用于打印输出呼出路由，如果没有指定呼出路由，则所有的组合都要输出。
如果指定了PAGE参数，将输出特定页码的数据，否则仅输出第一页的数据。
前提条件
 如果指定，路由索引必须已经初始化。
语法
 RTORP:[PAGE=,][OGR=,];
属性

举例
 RTORP:PAGE=2;
输出：
Page 1 of 3 Outgoing Route Configuration
OGR HUNT NEXT ANNC CDMD CPCD CDST CDDL CDPRE LABEL
1 　1 　　0 　0 　　0 　 0 　 4 　 0 　0181　LONDON
2 　1 　　0 　0 　　0 　 0 　 1 　 0 　0172　YORK
3 　1 　　3 　0 　　0 　 0 　 1 　 0 　0131　EDINBURGH
EXECUTED
Page 2 of 3 Outgoing Route Configuration
OGR CGMD CPCG CGDL CGPRE CG2DL CG2PRE LABEL
1 　1 　　0 　0 　　　　　0 　　LONDON
2 　1 　　0 　0 　　　　　0 　　YORK
3 　1 　　0 　0 　　　　　0 　　EDINBURGH
EXECUTED
Page 3 of 3 Outgoing Route Configuration
OGR LCMD ISM ISTAB LSM LSTAB TANS BWM IBI CHG LABEL
1 　0 　　0 　0 　　0 　0 　　T2 　1 　1　0-0 LONDON
2 　0 　　0 　0 　　0 　0 　　T2 　0 　0　0-0 YORK
2 　0 　　0 　0 　　0 　0 　　T2 　0 　0　0-0 EDINBURGH
EXECUTED

　　7.23.12 路由发起点初始化

RTPOI
Routing Point of Origin Initiate
路由发起点初始化
该命令用于初始化发起点
前提条件
 指定的发起点没有被初始化。
如果一个呼出路由，发起点的次级发起点，数字分析索引，呼叫方号码特征或者被叫方号码特征已经指定，那么它们必须已经初始化。
或者数字分析索引，缺省呼出路由，或者次级发起点必须已经初始化。
缺省呼出路由和次级发起点不能同时指定。
一个指定的次级发起点不能产生路由环路，路由环路是在该命令中指定的源发起点中产生。
如果数字分析索引，次级发起点，或者缺省呼出路由已经指定，而且它们路由到的电路组已经电路映射，则和该电路组相关的电路映射必须被阻断。
如果ISC已经能够由系统配置命令设置成Y，ISM只能设置成0。
如果本地业务模式大于0，则本地业务控制表必须也大于0，如果呼叫方号码模式等于0。则本地业务控制表必须等于0。
如果指定，呼叫方号码特征必须已经初始化。
如果指定，被叫方号码特征必须已经初始化。
注意：如果一个呼出电路组是日本TTC ISUP，而且CG2PRE已经设定，从CG2PRE到的数字将组成承载信息码在ACM中发送。当路由呼出到日本TTC ISUP电路组，用户不应该设置CGMD=2。
语法
 RTPOI:POR=,{[DAI=,][DOGR=,][SPOR]}
[DAMD][CDST=,][CDDL=,][CDPRE=,][CGMD=,][CGDL=,][CPCD=,]
[CPCG=,][CG2PRE=,][CG2DL=,][LCMD=,][RCG=,][CGPRE=,]
[ISM=,][LSTAB=,][LSM=,][ISTAB=,][LABEL=,];
属性
 CONFIG
举例
 RTPOI:POR=1,DAI=2,CDST=1,CDDL=5,CDPRE=01425;

　　7.23.13 路由改变发起点

RTPOC
Routing Point of Origin Change
路由改变发起点
该命令改变发起点的属性。
前提条件
 如果一个呼出路由，发起点的次级发起点，数字分析索引，呼叫方号码特征或者被叫方号码特征已经指定，那么它们必须已经初始化。
或者数字分析索引，缺省呼出路由，或者次级发起点必须已经初始化。
缺省呼出路由和次级发起点不能同时指定。
一个指定的次级发起点不能产生路由环路，路由环路是在该命令中指定的源发起点中产生。
如果数字分析索引，次级发起点，或者缺省呼出路由已经指定，而且它们路由到的电路组已经电路映射，则和该电路组相关的电路映射必须被阻断。
如果ISC已经能够由系统配置命令设置成Y，ISM只能设置成0。
如果本地业务模式大于0，则本地业务控制表必须也大于0，如果呼叫方号码模式等于0。则本地业务控制表必须等于0。
如果指定，呼叫方号码特征必须已经初始化。
如果指定，被叫方号码特征必须已经初始化。
注意：如果一个呼出电路组是日本TTC ISUP，而且CG2PRE已经设定，从CG2PRE到的数字将组成承载信息码在ACM中发送。当路由呼出到日本TTC ISUP电路组，用户不应该设置CGMD=2。
语法
 RTPOC:POR=,
[DAI=,][DOGR=,][SPOR=,],[DAMD=,][CDST=,][CDDL=,][CDPRE=,]
[CGMD=,][CGDL=,][CGPRE=,][CPCD=,][CPCG=,][CG2PRE=,]
[CG2DL=,][LCMD=,][RCG=,][ISM=,][LSTAB=,][LSM=,]
[ISTAB=,][LABEL=,];
属性
 CONFIG
举例
 RTPOC:POR=1,DAI=2,CGMD=1,CGDL=5,CGPRE=01425;

　　7.23.14 路由中止发起点

RTPOE
Routing Point of Origin End
路由中止发起点
该命令在用于中止发起点
前提条件
 指定的发起点已经被初始化。
没有电路组使用发起点。
如果发起点包含在电路映射中，则只有当所包含的电路组被阻断时，该发起点才能被中止。
如果一个发起点和一个连续记录相关联，则不能中止。
语法
 RTPOE:POR=;
属性
 CONFIG
举例
 RTPOE:POR=1;

　　7.23.15 路由打印发起点

RTPOP
Routing Point of Origin Print
路由打印发起点
该命令用于得到发起点的打印输出，如果没有指定发起点，则打印输出所有的发起点。
如果指定了PAGE参数，将输出特定页码的数据，否则仅输出第一页的数据。
前提条件
 如果指定，发起点必须已经初始化。
语法
 RTPOP:[PAGE=,][POR=];
属性

举例
 RTPOP:POR=1;
RTPOP;
输出：
Page 1 of 3 Point of Origin Configuration
POR DOGR DAI DAMD SPOR CPCD CDST CDDL CDPRE LABEL
1 　2 　　0 　0 　 0 　 0 　 1 　 0 　　　　GERMANY
2 　0 　　1 　1 　 0 　 0 　 1 　 2 　0800　LOCAL
3 　4 　　0 　0 　 0 　 0 　 1 　 0 　　　　FREEPHONE
EXECUTED

Page 2 of 3 Point of Origin Configuration
POR RCG CGMD CPCG CGDL CGPRE CG2DL 　CG2PRE　　LABEL
1 　0 　1 　　0 　 0 　00　　 0 　　　　　　　GERMANY
2 　0 　1 　　0 　 0 　　　　 0 　　　　　　　LOCAL
3 　0 　2 　　1 　 0 　　　　 0 　08004545454 FREEPHONE
4 　0 　1 　　0 　 0 　　　　 0
EXECUTED

Page 3 of 3 Point of Origin Configuration
OR LCMD ISM ISTAB LSM LSTAB LABEL
1 　0 　 0 　0 　　0 　0 　　LONDON
2 　0 　 0 　0 　　0 　0 　　YORK
3 　0 　 0 　0 　　0 　0 　　EDINBURGH
EXECUTED

　7.24 状态

　　7.24.1 状态接入连接打印

STASP
Status Access Link Print
状态接入连接打印
该命令用于请求接入端信令连接的状态报告。
语法
 STASP:[ASLINK=…];
属性
 None
举例
 STASP:ASLINK=1;
STASP;
输出：
Access Side Link Status
ASLINK EQU TS 　　L3 STATUS L2 Status
　3 　 5-1 6-1-1　Blocked
　4 　 5-2 6-1-2　Active　　OK
　5 　 6-1 6-1-3　Active　　TEI Assigned
EXECUTED

　　7.24.2 状态板卡打印

STBOP
Status Board Print
状态板卡打印
该命令用于请求系统中的板卡的状态报告。
语法
 STBOP:[BPOS=…];
属性
 None
举例
 STCGP:BPOS=5;
输出：
Board Status
BPOS　STATUS
5 　　Active
6 　　Active
7 　　Blocked
20 　 Failed
EXECUTED

　　7.24.3 状态电路组打印

STCGP
Status Circuit Group Print
状态电路组打印
该命令用于打印输出交叉连接通路。
设备状态的定义：
PGRP - 如果该电路组是已经电路映射给出对端电路组，否则没有电路组给出。
DEVS - 分配给电路组的设备号码。
MAINT - 如果电路组已经阻断，则标记为BLOCKED，否则为没有处理呼叫的进程所在的电路的编码，并且处在激活的维护状态（因此没有的可以选择）。
ACTIVE - 正在处理呼叫的电路编码，如果电路组被阻断则为空。
IDLE -没有处理呼叫的电路编码，如果电路组被阻断则为空。
前提条件
 如果指定，电路组必须已经初始化。
语法
 STCGP:[CGRP=…];
属性
 None
举例
 STCGP:CGRP=1;
输出：
Circuit Group Status
CGRP PGRP DEVS MAINT ACTIVE IDLE
1　　2　　15 　3 　　　5　　7
2　　1 　 15 　3 　　　5 　 7
3　　　　 15 　BLOCKED
EXECUTED

　　7.24.4 状态C7连接打印

STC7P
Status C7 Link Print
状态C7连接打印
该命令用于请求SS7链路集合或者SS7信令连接的状态报告。
语法
 STC7P:[C7LINK=…];
STC7P:[LS=…];
属性
 None
举例
 STC7P;
输出：
SS7 Link Status
C7LINK LINK SET EQU TS 　　　L3 STATUS　 L2 STATUS
1 　　　　　　　1 5-1 5-1-16 Blocked
2 　　　　　　　1 5-2 5-1-31 Available 　In service
3 　　　　　　　2 6-1 6-1-16 Unavailable Init Align
4 　　　　　　　2 6-2 7-1-16 Deactivated Out of Service
EXECUTED

　　7.24.5 状态设备打印

STDEP
Status Device Print
状态设备打印
该命令请求一个设备的状态。
如果一个设备没有初始化、绑定到一个电路组或者中止阻断，则该设备不会给出状态。CIC只给SS7设备。
如果指定了PAGE参数，将输出特定页码的数据，否则仅输出第一页的数据。对于DPNSS页1，用于提供实际电路状态，而页2则用于提供虚拟电路的状态。
设备状态定义有：
CALL STATE: - 一个设备的当前呼叫控制状态。
PROTOCOL STATE: -一个设备的当前协议控制状态。
IC_SEIZED - 已经搜索到并启动呼入电路。
IC_WROUTE - 发起地址信息已经收到，等待路由前的进一步的信息。
IC_SETUP - 呼入端，呼叫已经路由并且正在等待告警。
OG_SETUP -呼出端，呼叫已经路由并且正在等待告警。
IC_ALERT -呼入端等待应答。
OG_ALERT -呼入端等待应答。
CONNECT - 呼叫已经应答，正在处理。
RELEASE - 呼叫已经释放，并等待释放完成。
L2 STATUS:- 层次2（针对DPNSS）的状态。
阻断状态
RS - 设备已经阻断，此时电路复位。
LM - 已经由MML对设备进行了初始化。
LH - 由于PCM 损耗，设备已经本地硬件阻断。
PM - 电路映射中的对端电路组已经将设备阻断。
PH - 电路映射中的对端电路组已经将设备硬件阻断。
RM - 设备已经远程维护阻断。
RH - 设备已经被远程硬件阻断。
前提条件
 电路组必须已经初始化。
第二页只能指定给DPNSS。
语法
 STDEP:CGRP=,[DEV=,][PAGE=,];
STDEP:CGRP=,[CIC=,][PAGE=,];
属性
 None
举例
 STDEP:CGRP=1;
STDEP:CGRP=5,CIC=123;
输出：
Page 1 of 2 Real Device Status
CGRP DEV CIC CALL STATE PROTOCOL STATE L2 STATUS BLOCKING STATUS
43 1 33 IC_ALERTING IC_W_ANM -- -- -- -- -- -- --
44 2 34 IDLE IDLE RS LM LH PM PH RM RH
45 3 IC_SETUP IC_W_ACM -- -- -- -- -- -- --
52 8 36 IDLE IDLE RS -- -- -- -- -- --
EXECUTED
Page 2 of 2 Virtual Device Status
CGRP DEV CIC CALL STATE PROTOCOL STATE L2 STATUS BLOCKING STATUS
41 1 IDLE IDLE RESET_OK -- -- -- -- -- -- --
41 2 IDLE IDLE RESET_OK -- -- -- -- -- -- --
41 3 IDLE IDLE RESET_OK -- -- -- -- -- -- --
EXECUTED

　　7.24.6 状态PCM打印

STPCP
Status PCM Print状态PCM打印
该命令用于请求PCM的状态报告，PCM状态可以是：
OK - 正常操作状态。
PCM Loss -信号损耗。
Sync Loss - 帧队列损耗。
RAI - 远程告警指示。
AIS - 告警指示信号。
（注意：一些当前支持的信令软件类型是Sync Loss和OK）
时钟字段可以为以下值：
OK - 板卡正在检测有效的PCM信号，PCM信号可以作为潜在的同步时钟。
Active - 板卡正在检测有效的PCM信号，PCM信号正在为转换器提供同步时钟。
Not OK - 板卡的输入在当前时刻不可以作为同步时钟源。
Fault - 检测出板卡上的一个错误，该错误将阻止其作为同步时钟源。
前提条件
 无
语法
 STPCP;
属性
 CONFIG
举例
 STPCP;
输出：
PCM Status
PCM SYNCPRI PCM　Status　Clock
5-1　1　　　PCM　Loss　　Fault
5-2　2　　　SYNC Loss 　 Not OK
6-1　3　　　AIS　Not 　　OK
6-2　4　　　RAI 　　　　 OK
7-1　1　　　OK 　　　　　Active
7-2　1　　　OK 　　　　　OK
EXECUTED

　　7.24.7 状态远程数据中心打印

STRDP
Status Remote Data Centre Print
状态远程数据中心打印
该命令请求RDC的状态报告，可用的状态如下：
OK - 可以得到RDC接收数据。
Initiating - 初始化与RDC的连接。
Failed - 找不到RDC 接收数据。
Blocked - RDC被阻断接收数据。
文件传输将传输给数字标号最小的RDC。
注意：如果系统没有IPADDR，则与RDC的通讯状态指示成OK，然而没有数据传输。
语法
 STRDP;
属性

举例
 STRDP;
输出：
Remote Data Centre Status
RDC IPADDR 　　　　　RDCSTAT
1 　25.03.203.52 　　Initiating
2 　102.03.211.140　 OK
EXECUTED

　　7.24.8 状态语音资源打印

STVRP
Status Voice Resource Print
状态语音资源打印
该命令请求语音资源的状态报告，如果没有语音资源指定，所有初始化的资源都将输出。可用的状态如下：
Available - VRS 可以播放提示语。
Playing - 正在播放一个提示语。
Inhibited - VRS被初始化以便播放新的提示语。
Failed - VRS不能播放提示语。
Blocked - VRS被阻断播放提示语。
Seized - - VRS已经准备号，但没有播放提示语。
Awaiting Download - 没有 VRS，除非提示语成功下载到板卡上。
Downloading - 没有VRS，正在将提示语下载到板卡上。
语法
 STVRP:[VRS =…];
属性
 None
举例
 STVRP:VRP=1;
STVRP;
输出：
Voice Resource Status
VRS EQU STATUS　ANNC
1 　5-1 Playing 　1
2 　5-2 Blocked
3 　6-1 Failed
5 　7-1 Seized
EXECUTED

■ 维 护

　8.1 ESD警告

　　本设备含有静电敏感设备（ESD）。在维护时应将腕带系在设备各侧的接地的10mm直径阳性接线柱上。

　8.2错误诊断

　　转换器可以识别并记录多种错误和事件。在大多数情况下，这些错误项足以识别出错部件。

　8.3维护程序－DSC210

　　8.3.1 概述

　　从机箱上取下机盖后，将转换器沿槽滑动取出。这是大多数维护和检修程序的必经的步骤。
　　当找出一个错误模块时，将它从设备上取下并替换一个相同的模块。转换器会自动配置替换模块上的软件。
　　如果内存卡需要替换，配置数据会丢失，所以需对设备重新配置。如果以前存过配置数据，可以直接从磁盘下载。
　　在安装到设备之前，CS6的任何替代选项连接和开关装置必须与本手册中所列项进行验证，才能正确使用CPU卡的装置。

　　8.3.2 维护程序中的设备维修

　　维修前必须先关掉设备，并与电源隔离。设备前面板到安装架的保护螺丝必须拆下并放置一边，当维护操作完成后重新装上。
　　单元应从机箱中沿槽滑动取出。
　　旋松盖上的7个螺丝（但是不要取下来），推动盖子向后滑，直到螺丝头正好对着每个安装点处的狭槽上的卸载孔。向上推动并拿下盖子。
　　当替换电路板时，腕带必须连接设备的接地柱或合适的接地点。执行维护程序时，工作人员必须带腕带。
　　替换板从一处移动到另一处时必须放置于防静电包中。板子在安装以前应一直放在防静电包中，并且在无静电环境中开包，同时必须佩戴腕带和使用防静电护垫。如果非无静电环境，任何操作下板子应始终置于防静电袋中。
　　替换后要重新装上机箱盖，旋紧保护螺丝。并将设备板推回到装配架中，将装配架放回原位。

　　8.3.3替换CS6型的信令处理器

　　CS6信令卡装在板子的5……20号位上。每个板位在前面板横向列出，并标在单元的后部。在拆下板子之前，必须先将连到两个PCM接口上的所有连接断开，注意每个连接器上连的是哪根电缆。
　　拔下板头部的26路带状电缆头。该板和带状电缆端之间的每个电缆头都要除下，拉住与接头相连的带状电缆，轻轻向上拔，除下电缆头。不要用力太大，以防连接器受损。
　　除下后部支架上的固定螺丝，放在一边。现在可以从机箱上除下出错的板子了。
　　打开替换板的包装，将它的电路连接与本手册中所列相验证，并将地址开关拨到选中板位的正确位置。设置正确后，可以将板子插入机箱中正确位置并旋上后板的保护螺丝。带状电缆头应在连接器模块的上部，轻轻向下使劲并插紧电缆头。将PCM接口连接器重新装在卡的后部。

　　8.3.4 替换中央处理器板

　　CPU卡在板的3号位。如果有终端连接到卡后部的串口上，则首先除下这个连接。
　　在除下出错板之前，首先除下卡顶部边缘连接器模块上连接的10路带状头。
　　从机箱中抽出出错板，并打开替换板的包装。本板上的所有连接都是厂家定好的，不要改动。
　　将新的CPU板插入设备，装上后板的保护螺丝。注意CPU板一定要用同型号的板来替换。
　　在换了新的CPU板之后，必须要配置转换器（使用存储有导出配置数据的磁盘，详情请参见第6节）。

　　8.3.5替换内存卡

　　将后板上的螺丝拆下，将卡从转换器中取出。
在转换器中插入替换卡，重新装上后板上的螺丝，注意一定要用同一型号的卡来替换。
　　装入新的内存卡之后，必须要装载现有版本的操作软件（详情请参见第6节）。

　　8.3.6 替换告警卡

　　告警卡装在板的1号位。
　　在除去出错板之前，应该先从单元后部拆下告警端口连接器。按下卡子，弹出卡后沿处的两个带状连接器。不要过分用力，否则会损坏连接器。
　　除下后板的保护螺丝，将出错板抽出。将替换板包装打开，并插入单元。将两个带状电缆接头连到与原先出错板相同的位置上。在单元后部连上告警端口连接器。

　　8.3.7 替换以太网卡

　　以太网卡在第2板位。
　　除去出错板之前，要将单元后部的以太连接器除下。
　　拆下后板的保护螺丝，将出错板抽出。打开替换板的包装并插入单元。将以太网连接器重新连到单元后部。

　　8.3.8 替换风扇

　　风扇是固定在风扇支架上的，这个支架很容易从机箱上拆下，以更换坏了的风扇。风扇支架以三个机箱底部的钻孔螺丝和两个卡顶部的引导支撑架（上有板位编号的示意图）上的平底螺丝固定。
　　拆下这些螺丝后，向上提起风扇支架，直到支架底部与电源单元（PSU）分离。这时电源告警连接器（灰/黑电缆）和风扇供电连接器（橙/黑电缆）应当从风扇2底下的小电路板上拆下。连接导这个电路板的带状电缆和电路板是一个整体，必须从告警卡后端的下面的连接器上弹开卡子除下。可能需要从机箱中抽出告警卡才能碰到这个连接器。当带状电缆拆下后，从卡的引导支撑架抽出，将风扇支架完全从机箱取出。
　　拆下四角的螺丝，每个风扇都可从风扇支架上拆下，同时也可拆下风扇上保护手指的网。每一风扇都有一电源和告警连接，可以从IFC部件上拔下插口。风扇2的下面的插销同时也将IFC部件固定到支架上。
　　底部的两个螺丝将风扇1和风扇2固定到一起，底部左边固定风扇3的螺丝比其它固定风扇的螺丝短，在装配时不要将它们搞混。每一风扇都将连接到IFC部件上，在风扇重新安装到机箱之前，将连线理整齐，将电缆打结，这是很必要的。
　　重新安装风扇支架的过程与拆卸正好相反，记得安好支架后要在上面安装电源告警和风扇电源连接器。

　　8.3.9 替换PSU

　　PSU位于单元的前部，并被机箱底部的4颗螺丝所固定。
　　首先要将连接PSU与系统其它部分的电缆拆除。有两个"锹型连接点端"和一个"螺丝型连接端"连接器模块，它们的固定螺丝可以通过PSU盖的一条缝而触及。这些连接器上所有电缆都应拆除，电缆位置在图8-1中详述。将4个固定螺丝除下，将PSU从机箱中抽出。
　　安装一个新的PSU单元是上述的反过程，注意要将电缆安在正确的位置。

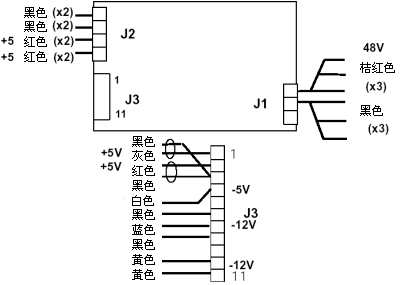

图8－1 电源配线示意图

　　8.3.10 替换软盘驱动器

　　软盘驱动器位于单元前部的右边。在替换之前，前要将电源连接和带状电缆头拆去。轻轻用力拔连接电缆头的带状电缆，使它从驱动器单元上脱离。不要过分用力一面损伤电缆和连接器。
　　将机箱下部的4个固定磁盘驱动器装配盘的螺丝拆除，并将驱动器和它的装配盘从机箱内部取出。将装配盘侧的4个螺丝拆下，磁盘驱动器单元和它的装配架就分离开了。
　　安装一个新的磁盘驱动器是上述过程的反过程。





[ 全文英文版 ]



本文 [ 目录 ] [ 第一页 ] [ 第二页 ] [ 第三页 ][ 第四页 ][ 第五页 ][ 第六页 ]]

融合通信专栏>>手册下载>>
