DSC110/DSC210信令转换器
（五）

本文 [ 目录 ] [ 第一页 ] [ 第二页 ] [ 第三页 ][ 第四页 ][ 第五页 ][ 第六页 ]

　9 附录A：告警出错编码表

　10 附录B：拆线原因映射
　　10.1内部标识定义
　　10.2接受拆线原因映射表
　　10.3 传输拆线原因映射表

　11 附录C：呼叫方分类映射
　　11.1 内部标识的定义
　　11.2 接收呼叫方分类映射表
　　11.3 传输呼叫控制分类映射表

　12 附录D：远程数据中心操作
　　12.1 连续记录
　　12.2 周期报告
　　12.3 RDC文件格式

■ 附录A：告警出错编码表

　　注意：在以后版本的转换器软件中，每个事件编码（尤其是DIAG字段）的意义可能有所改变，不预先通知。

编码	时间	ID	DIAG	种类
1	PCM丢失 PCM输入端口信号丢失	PCM	0	PCM
2	AIS PCM输入端口包含告警指示消息（所有时隙中全1）	PCM	0	PCM
3	帧同步丢失 PCM端口的帧队列丢失	PCM	0	PCM
4	滑帧 PCM端口出现帧滑动。每当出现滑帧时都会发生此告警事件。	PCM	0	PCM
5	远端告警 PCM端口收到远端告警指示。这一般指示远端或者不能接受帧队列或者被接收信号误码率很高。	PCM	0	PCM
6	BER > 1:10^5 在帧序列模式下测量，输入PCM信号的比特误码率高于100，000之一。通常是由电缆出错或远端PCM卡出错引起的。	PCM	0	PCM
7	BER > 1:10^3 在帧序列模式下测量，输入PCM信号的比特误码率高于1000之一。通常是由远端PCM卡出错引起的。	PCM	0	PCM
8	保留
9	C7连接出错 SS7信令连接出错。一般是因为不正确的配置（信令时隙），连通性错误或者远端信令终端未激活。	C7连接	0	SIG
10	保留
11	电路连接出错 SS7信令的所有信令连接出错。一般是因为配置不正确（点的编码或信令时隙），连通性错误或者远端信令终端未激活。	LS	0	SIG
12	处理器1出错转换器检测到信令处理器出错。可能是信令处理器卡出错或转换器在信令处理器长时间处于过负荷状态时发出关闭的控制信号以防止过负荷影响到系统的其它部分。一般是由于卡出错引起的（可以用CSLC/ASSLC命令将SS7/Q931连接换到一个替换处理卡上来验证）或由于不正常的信令情况引起，这种信令情况多由不正确的配置或转换器和远端配置不匹配而引起。这一告警只能由手工干预，用户应当中断和恢复受影响的板。（注意：处理器出错这一记录项在板子中断时仍将一直显现，这一情况与事件的出现和清除是一样的）。	BPOS	0	SYS
13	保留
14	自检出错转换器发现自检出错，正常操作不能进行。一般要更换CPU板	BPOS	0	SYS
15	风扇出错转换器检测到降温风扇之一出错。降温仍能保证，但是合适时应更换坏了的风扇。	FAN ID	0	SYS
16	多风扇出错转换器检测到多个风扇出错。应立即更换坏了的风扇。	0	0	SYS
17	报警测试2 这一事件指示用户使用ALTEI命令激起级别2的告警测试	0	0	SYS
18	报警测试3 这一事件指示用户使用ALTEI命令激起告警测试	0	0	SYS
19	系统重起这一事件指示了系统重起的时间	0	0	SYS
20	过热内部温度超过预定值或降温装置出现问题。应立即查看。	0	0	SYS
21	＋5V出错内部＋5伏电源rail超出控制。这一般是由于电源模块出错或卡出错引起额外的电源消耗。	0	0	SYS
22	＋12V出错内部＋12伏电源rail超出控制。这一般是由于电源模块出错或卡出错引起额外的电源消耗。	0	0	SYS
23	－5V出错内部－5伏电源rail超出控制。这一般是由于电源模块出错或卡出错引起额外的电源消耗。	0	0	SYS
24	－12V出错内部－12伏电源rail超出控制。这一般是由于电源模块出错或卡出错引起额外的电源消耗。	0	0	SYS
25	ISUP维护指示诊断的事件与ISUP操作有关，如长期出现这个问题，要向DataKinetics报告。			NONE
26	ISUP出错指示诊断的事件与ISUP操作有关，如长期出现这个问题，要向DataKinetics报告。			NONE
27	CNV事件指示诊断的事件与呼叫控制和信令转换有关，如长期出现这个问题，要向DataKinetics报告。	CGRP乘以100再加上DEV		NONE
28	CNV出错指示诊断的事件与呼叫控制和信令转换有关，如长期出现这个问题，要向DataKinetics报告。			NONE
29	AS CC出错指示诊断的事件与接入侧呼叫控制有关，如长期出现这个问题，要向DataKinetics报告。			NONE
30	AS BRD出错指示诊断的事件与接入侧呼叫控制有关，如长期出现这个问题，要向DataKinetics报告。			NONE
31	AS连接出错接入侧信令连接丢失信令。通常与不正确的配置（信令时隙），连接性出错或远端信令终端未激活有关，	ASLINK		SIG
32	超载转换器检测到内部超载情况。这通常是由特别高的通信速率或出错情况引起额外调用维护程序而引起的。超载期间，转换器如常工作。如果这种情况频率性发生（如每天在忙时出现），则要报告给DataKinetics。	0	0	SYS
33	失同步时钟源要包含一个有效的PCM信号但没有PCM端口被配置为时钟源。这种情况下转换器会用本地石英振荡器生成一个同步信号。	0	0	PCM
34	新同步源转换器选择一个新的PCM作为时钟同步源。	PCM		PCM
35	PCM出错指示诊断事件与PCM功能有关，如这种事件长期发生，需向DataKinetics汇报。			NONE
36	PCM事件指示诊断信息与PCM有关。			NONE
37	NUP维护指示诊断事件与NUP功能有关。如这种事件长期发生，需向DataKinetics汇报。			NONE
38	NUP出错指示诊断事件与NUP功能有关。如这种事件长期发生，需向DataKinetics汇报。			NONE
39	系统重启请求用户更改了配置参数，如要使之发生作用，需要重启系统。系统重启前本警告一直保持。	0	0	SYS
40	RDC出错与远程数据中心通信出错。通常是由不正确的配置（IP地址、用户名和密码）、连接性出错或远端设备未激活引起的。	RDC	0	SIG
41	所有RDC出错与远端的数据中心通信出错。连续记录写入硬盘或适当地丢弃。周期报告数据被丢弃。特别要注意当所有RDC出错时，任意帐单报告（如果被激活的）都会被写入本地硬盘，而本地硬盘容量有限。	0	0	SYS
42	RDC出错指示诊断事件与到RDC的数据传输有关，如这种类型事件长期出现，要向DataKinetcs报告。			NONE
43	AS重启出错。接入侧一或多个通道重起出错。转换器会定期自动重存通道。	ASLINK	0	SIG
44	CR发送失败转换器不能向RDC传送连续记录。可能出现了如下问题：没有可用的RDC、RDC中没有此CR的地址、写RDC失败。问题排除后，只有当故障期间存入本地硬盘的记录正确传到RDC后，告警才结束。	RECORD (记录)	Diagnostic code (诊断码)	NONE
45	PR发送失败转换器不能向RDC传送周期报告。可能出现了如下问题：没有可用的RDC、RDC中没有此PR的地址、写RDC失败。问题排清后，只有周期记录正确传到RDC后，告警才清除。	REPORT (报告)	Diagnostic code (诊断码)	NONE
46	硬盘出错硬盘内部交互停止。除非重启系统，否则不能使用硬盘。很可能是由于硬盘驱动器的物理错误引起的。	0	Diagnostic code (诊断码)	SYS
47	硬盘满对于连续记录来说，硬盘驱动器容量达到了极限。如果连续记录到达最大数据量，硬盘驱动器中就没有多余空间存储数据了。这样的情况下，等到RDC覆盖或所有存储的数据从转换器传出，记录将被丢弃。此时警报被清除。	RECORD (记录)
48	SVC事件指示诊断事件与转换器的服务相关。如这种事件长期发生，需向DataKinetics汇报。			NONE
49	SVC出错指示诊断事件与转换器的服务相关。如这种事件长期发生，需向DataKinetics汇报。			NONE
50	板阻塞板子到了阻塞的极限。板子不停的输入阻塞标志着需要增加交换的容量。	BPOS		SYSTEM
51	TUP维护指示诊断事件与NUP功能相关如这种事件长期发生，需向DataKinetics汇报。			NONE
52	TUP出错指示诊断事件与NUP功能相关如这种事件长期发生，需向DataKinetics汇报。			NONE
53	PCM不匹配 PCMTYPE设置与板上硬件装置不一致。	PCM	0	STSTEM
54	DP4 事件诊断事件与DPNSS功能相关如这种事件长期发生，需向DataKinetics汇报			NONE
55	DP3 事件诊断事件与DPNSS功能相关如这种事件长期发生，需向DataKinetics汇报			NONE
56	DP2 事件诊断事件与DPNSS功能相关如这种事件长期发生，需向DataKinetics汇报			NONE
57	DLC出错 DPNSS信令连接上的一个或多个DLC出错。	ASLINK	0	SIG
58	ANN事件诊断事件与提示语功能相关如这种事件长期发生，需向DataKinetics汇报			NONE
59	ANN出错诊断事件与提示语功能相关如这种事件长期发生，需向DataKinetics汇报			NONE
60	提示语出错提示语WAV文件有错。这表示ANNC应被删除。	ANNC	0	NONE
61	SW不匹配系统只是部分的升级了，应进行全部升级。系统以"安全"模式运行受限的管理软件。无电路提供服务。	0	0	SYSTEM
62	C7连接阻塞 SS信令连接阻塞	C7LINK	0	SIG

■ 附录B：拆线原因映射

　　本节列出了内部标识的号码和描述，详细的表示出预配置的接受拆线原因映射表和传输拆线原因映射表的全部内容。

　10.1内部标识定义

　　下表定义了所有内部拆线原因标志。

内部标识	定　义
0	无拆线原因
1	未分配号码
2	到特定传输网络无路由
3	到目的地无路由
4	发送特殊信息音
5	干路前缀拨错
6	不接受通道
7	在已建立的通道上得到和交出通道
8	预清空（ANSI CS 0）
9	预清空--保留电路以重用
10-15	保留以备ITU将来使用
16	一般呼叫清除
17	用户忙
18	无用户应答
19	用户无应答（用户报警）
20	无用户
21	呼叫被拒绝
22	号码更换
23	未分配目的地组（ANSI CS 2）
24	未定义交易组（ANSI CS 2）
25	交换路由出错（ANSI CS 2）
26	未选择用户清除
27	目的地失序
28	地址不完整
29	设备拒绝
30	对STATUS ENQUIRY（状态询问）应答
31	正常未指明的
32-33	保留以备将来ITU使用
34	没有可用的电路
35-37	保留以备将来ITU使用
38	网络无序
39-40	保留以备将来ITU使用
41	暂时出错
42	交换设备阻塞
43	到达信息丢弃
44	请求的通道不可用
45	预清空（ITU）预清空（ANSI CS 2）
46	优先呼叫被阻塞（ITU）优先呼叫被阻塞（ANSI CS 2）
47	资源不可用--未定义
48	保留以备将来ITU使用
49	服务质量不可达
50	请求设备不同意
51	呼叫类型预服务请求不兼容（ANSI CS 2）
52	由于组限制，呼叫被阻塞（ANSI CS 2）
53	呼出被禁止在CUG之内
54	保留以备将来ITU使用
55	呼入被禁止在CUG之内
56	保留以备将来ITU使用
57	承载能力未经认证
58	承载能力现在不可用
61	保留以备将来ITU使用
62	指定的呼出通路信息与用户类矛盾
63	服务/选项不可用－未定义
64	保留以备将来ITU使用
65	承载能力未执行
66	通道类型未执行
67-68	保留以备将来ITU使用
69	被请求的设备未执行
70	只有受限的数字信息承载容量可用
71-78	被请求的设备未执行
79	服务或选项未执行--未定义
80	被请求的设备未执行
81	呼叫参考不可用
82	识别信道不存在
83	存在挂起的呼叫，但是此呼叫无识别特征
84	使用呼叫特征
85	无被挂起的呼叫
86	被请求呼叫特征被清除的呼叫
87	被叫用户不是CUG成员
88	目的地冲突
89	被请求的设备未执行
90	不存在CUG
91	传输网络选择无效
92-94	被请求的设备未执行
95	无效信息--未定义
96	强制信息元素丢失
97	信息种类既不存在也未执行
98	消息与呼叫状态和既不存在也未执行的信息种类不一致
99	参数既不存在也未执行--被丢弃
100	信息元素内容无效
101	信息种类与呼叫状态不一致
102	计时器计满后恢复
103	参数既不存在也未执行--被忽略而过
104-109	保留以备将来ITU使用
110	带有不能识别的参数的消息--被丢弃
111	协议出错--未定义
112-126	保留以备将来ITU使用
127	相互作用未定义
128	保留以备将来ITU使用
129	告警计时器计满
130	振铃计时器计满
131	重复尝试请求
132	挂起计时器计满
133	呼叫路由失败
134	等待释放全部时间到
135	建立穿系统的路径失败
136	被叫方号码有错
137	TMR值无效
138	参考指示无效
139	到达内部系统资源失败
140	用户数据建立出错
141	用户拒绝用户服务
142	拒绝CUG呼叫
143	挂起失败
144	内部软件出错
145	忙路检测
146	请求的IS路由未被发现
147	CPC无效而出错
148	号码难以获得
149	分析数字出错
150	CLI认证失败
151	呼入侧地址不完全检测
152	呼出侧地址不完全检测
153	呼叫控制检测到协议出错
154	用户拒绝用户服务1
155	用户拒绝用户服务2
156	用户拒绝用户服务3
157	用户拒绝用户服务1（未执行）
158	用户拒绝用户服务2（未执行）
159	用户拒绝用户服务3（未执行）
160	用户线忙
161	用户干路忙
162	请求超时
163	请求机制一般错误
164	请求所提供的信息无效
165	呼入被拒
166	呼出被拒
167	网络不提供服务
168	交换设备阻塞
169	提示语完整化
170	提示语强制释放
171	提示语计时器超时
172	转向释放
173	非转向释放
174	永久禁呼
175-255	保留以备将来使用

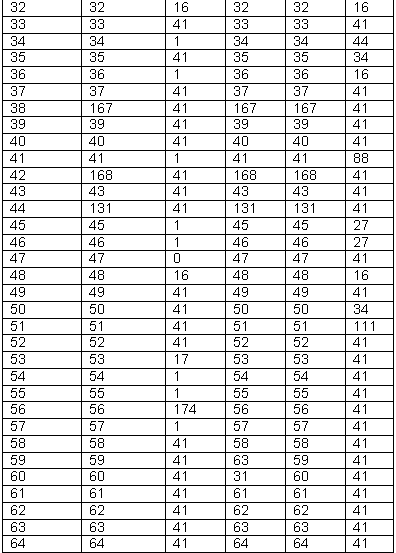

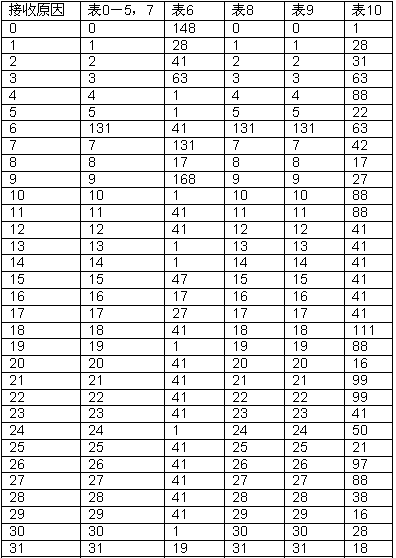

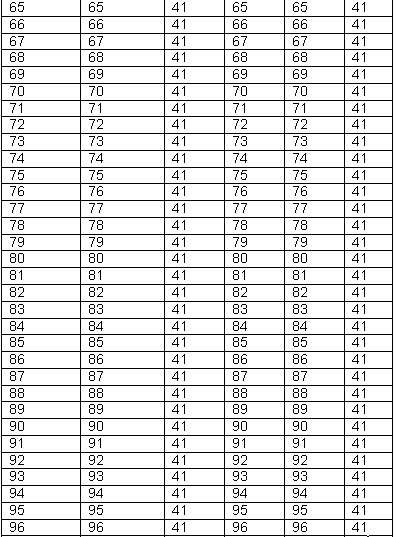

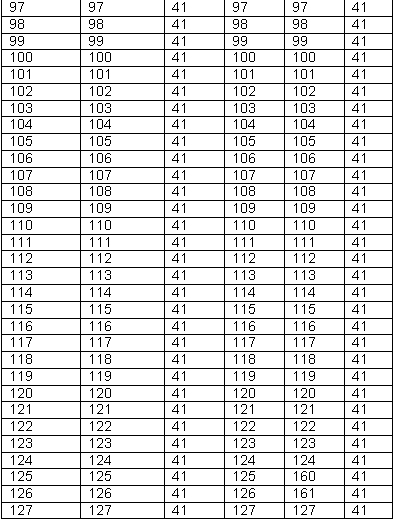

　10.2接受拆线原因映射表

　　本节详细描述了10个预配置的接受拆线原因到内部标识的映射表。当前表0－5和7都是相同的。表6、8、9和10不同。

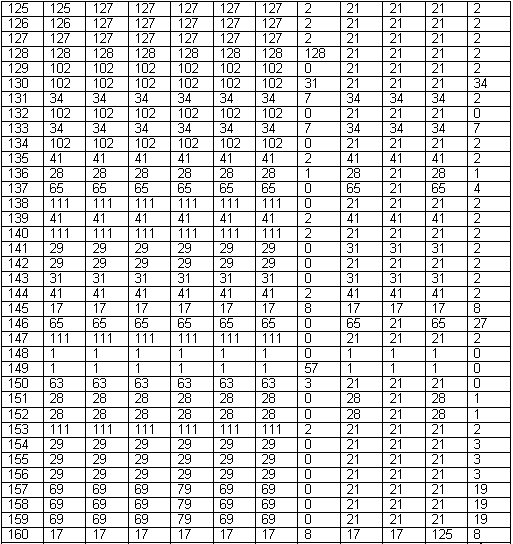

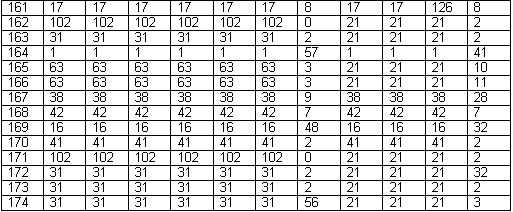

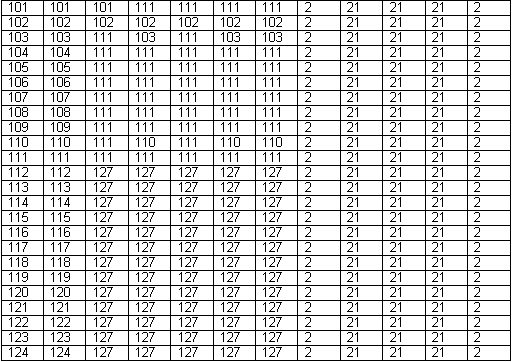

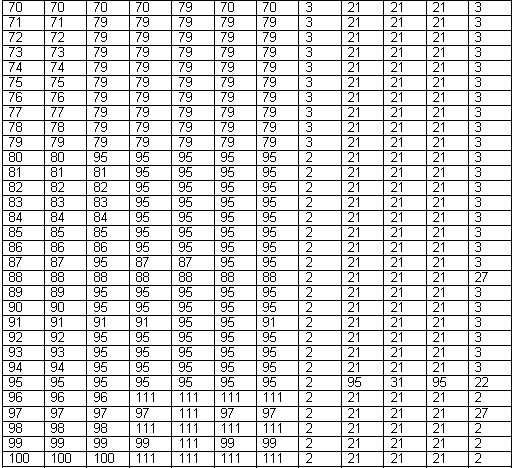

　10.3 传输拆线原因映射表

　　本节详述了10个预配置的内部标识到传输拆线原因的映射表的内容。实际中应选用合适的信令系统的表（详情请参见CC参数定义）。

内部标识	表0	表1	表2	表3	表4	表5	表6	表7	表8	表9	表10
0	0	31	31	31	31	31	47	21	21	21	2
1	1	1	1	1	1	1	57	1	1	1	0
2	2	2	2	31	31	2	0	21	21	21	2
3	3	3	3	3	3	3	0	21	21	21	2
4	4	31	4	4	31	4	0	4	4	4	2
5	5	31	5	31	5	31	0	5	5	5	2
6	6	6	31	31	31	31	2	21	21	21	2
7	7	7	31	31	31	31	2	21	21	21	2
8	8	31	31	31	31	8	2	21	21	21	2
9	9	31	31	31	31	9	2	21	21	21	2
10	10	31	31	31	31	31	2	21	21	21	2
11	11	31	31	31	31	31	2	21	21	21	2
12	12	31	31	31	31	31	2	21	21	21	2
13	13	31	31	31	31	31	2	21	21	21	2
14	14	31	31	31	31	31	2	21	21	21	2
15	15	31	31	31	31	31	2	21	21	21	2
16	16	16	16	16	16	16	48	21	21	21	32
17	17	17	17	17	17	17	8	17	17	17	8
18	18	18	18	18	18	18	2	21	21	27	31
19	19	19	19	19	19	19	31	21	21	21	2
20	20	31	20	31	31	20	2	21	21	21	2
21	21	21	21	21	21	21	3	21	21	55	25
22	22	22	22	22	22	22	0	21	21	21	5
23	23	31	31	31	31	23	2	21	21	21	2
24	24	31	31	31	31	24	2	21	21	21	2
25	25	31	31	31	31	25	2	21	21	21	2
26	26	26	31	31	31	31	2	21	21	21	2
27	27	27	27	27	27	27	9	27	27	27	9
28	28	28	28	28	28	28	0	28	21	28	1
29	29	29	29	29	29	29	2	21	21	21	2
30	30	30	31	31	31	31	2	21	21	21	2
31	31	31	31	31	31	31	2	31	31	31	2
32	32	47	47	47	47	47	7	21	21	21	7
33	33	47	47	47	47	47	7	21	21	21	7
34	34	34	34	34	34	34	7	34	34	34	35
35	35	47	47	47	47	47	7	21	21	21	7
36	36	47	47	47	47	47	7	21	21	21	7
37	37	47	47	47	47	47	7	21	21	21	7
38	38	38	38	38	38	38	9	38	38	38	28
39	39	47	47	47	47	47	7	21	21	21	7
40	40	47	47	47	47	47	7	21	21	21	7
41	41	41	41	41	41	41	2	41	41	42	2
42	42	42	42	42	42	42	7	42	42	42	7
43	43	43	47	47	43	43	2	21	21	21	7
44	44	44	44	44	44	44	7	21	21	21	7
45	45	47	47	47	47	45	7	21	21	21	7
46	46	47	47	47	47	46	7	21	21	21	7
47	47	47	47	47	47	47	7	21	21	21	7
48	48	63	63	63	63	63	3	21	21	21	3
49	49	49	63	63	63	63	3	21	21	21	3
50	50	50	63	63	63	50	3	21	21	21	24
51	51	63	63	63	63	51	3	21	21	21	3
52	52	63	63	63	63	63	3	21	21	21	3
53	53	63	63	63	63	63	3	21	21	21	3
54	54	63	63	63	63	54	3	21	21	21	3
55	55	63	55	55	63	63	3	55	55	55	3
56	56	63	63	63	63	63	3	21	21	21	3
57	57	57	57	57	57	57	57	21	21	21	3
58	58	58	58	58	58	58	3	21	21	21	3
59	59	63	63	63	63	63	3	21	63	21	3
60	60	63	63	63	63	63	3	21	31	21	3
61	61	63	63	63	63	63	3	21	21	21	3
62	62	63	63	63	63	62	3	21	21	21	3
63	63	63	63	63	63	63	3	21	21	21	3
64	64	79	79	79	79	79	3	21	21	21	3
65	65	65	65	65	65	65	3	65	31	65	3
66	66	66	79	79	79	79	3	21	21	21	3
67	67	79	79	79	79	79	3	21	21	21	3
68	68	79	79	79	79	79	3	21	21	21	3
69	69	79	69	79	79	69	3	21	21	21	3

■ 附录C：呼叫方分类映射

　　本节列出了内部标识，详细的表示出预配置的接收呼叫方分类映射表和传输呼叫防分类映射表的全部内容。

　　11.1 内部标识的定义

　　下表定义了所有内部呼叫方分类标志。

内部标识	定　义
0	未知呼叫方类型
1	法语操作者
2	英语操作者
3	德语操作者
4	俄语操作者
5	西班牙语操作者
6	保留值6
7	保留值7
8	保留值8
9	国家操作者
10	普通呼叫方
11	具有优先权的呼叫方
12	数据呼叫
13	测试呼叫
14	保留值14
15	投币式公用电话
16	澳洲保留1
17	澳洲保留2
18	澳洲保留3
19	澳洲保留4
20	澳洲保留5
21	澳洲保留6
22	澳洲保留7
23	澳洲保留8
24	澳洲保留9
25	澳洲保留10
26	澳洲保留11
27	澳洲保留12
28	紧急情况
29	高优先级
30	NSEP用户
31	Comstar用户
32	宾馆
33	免费电话
34	服务用户
35	本地用户
36	本地投币电话
37	法国保留
38	OSS操作者

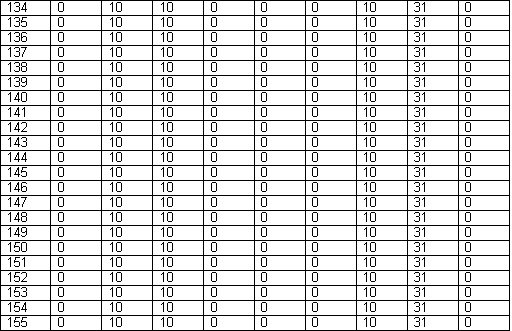

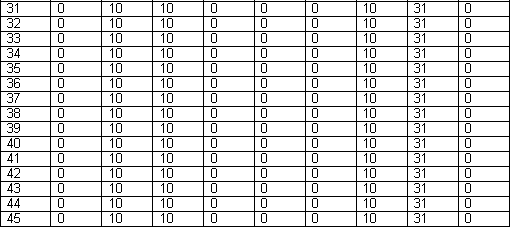

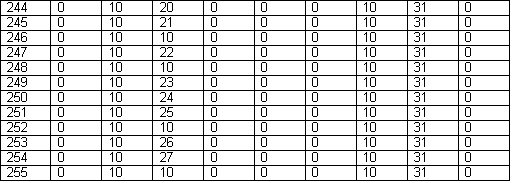

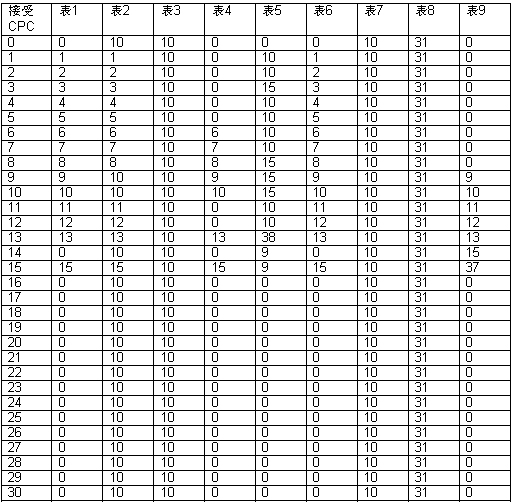

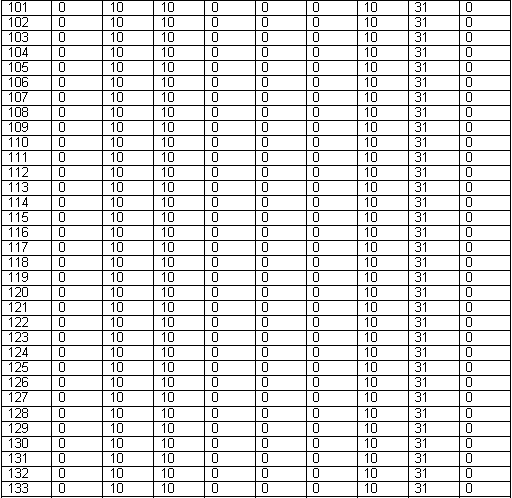

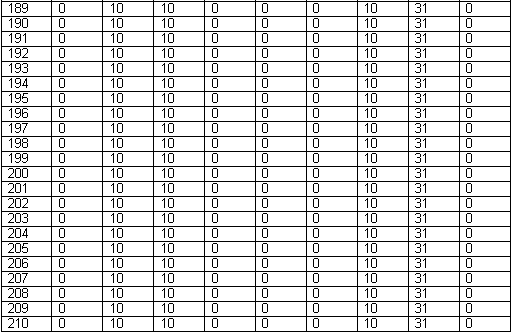

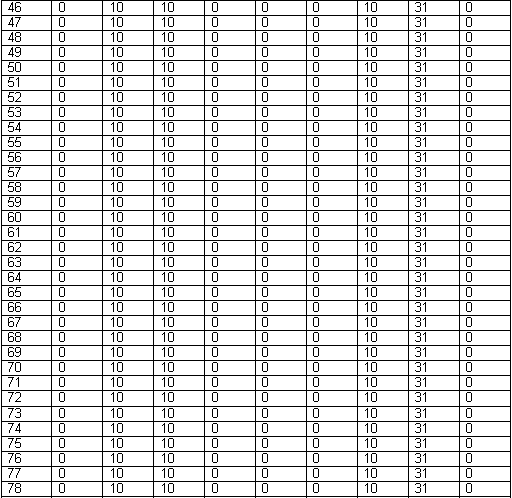

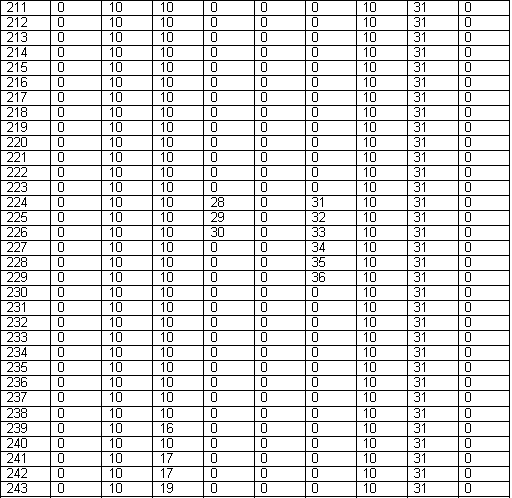

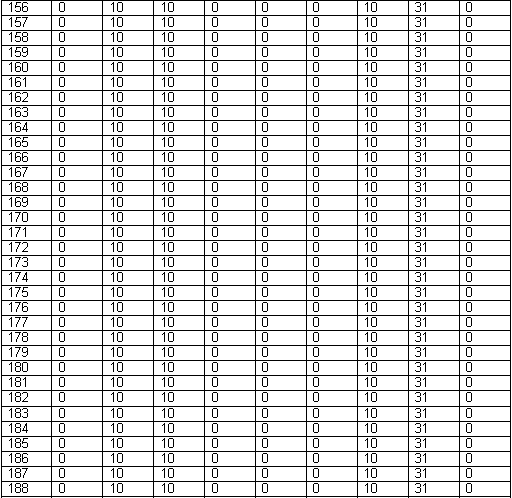

　　11.2 接收呼叫方分类映射表

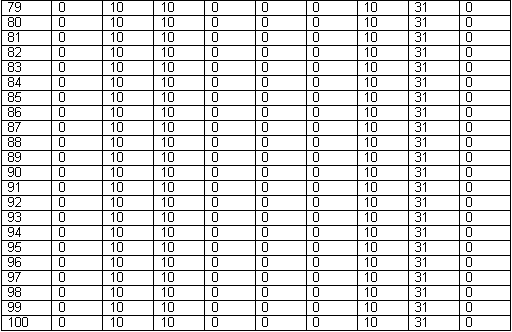

　　本节详述了9个预先设置的接受呼叫方分类映射表。

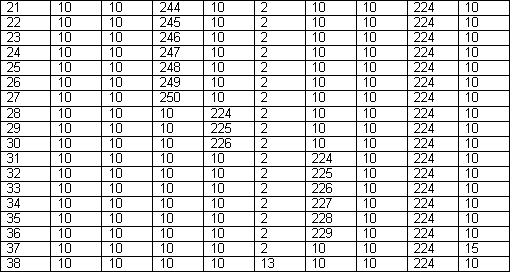

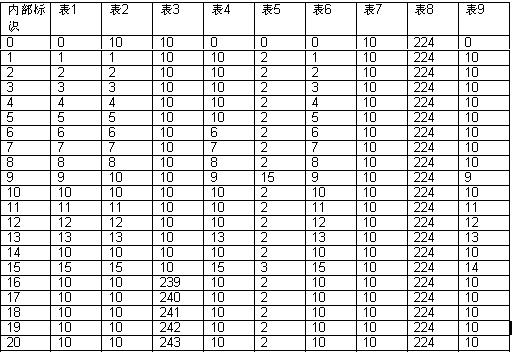

　　11.3 传输呼叫控制分类映射表

　　本节详述了9个预配置的传输呼叫方分类映射表。实际使用时应根据信令系统选择合适的表（详情参见CPC参数定义）。

■ 附录D：远程数据中心操作

　　RDC可用时间选项允许数据在转换器和位于远程管理中心的一台远程计算机之间进行交换。所传送的数据采用FTP协议，在局域网或者广域网中进行传送。
　　总共可以对4种不同的远程数据中心进行配置，而每一种报告都可以进行配置用以支持两个RDC（一个作为主RDC另外一个作为从RDC）。这样做有利于在主RDC的连接出现故障时保证通信服务的连续性。
　　RDC选项利用FTP文件传输机制与远程站点进行数据的交换，远程站点仅仅需要配置一台工业标准的FTP服务器来处理这种文件传送请求，而无需安装任何授权的相关软件。转换器利用用户提供的用户名和密码登陆到远程计算机上。
　　RDC具有两种报告形式，连续记录和周期报告。每一种形式中又有几种不同的报告形式，有关详情可参见下文。
　　每一种报告所传送的数据都存储在远程系统的不同目录下，而每一天的数据信息则都存储在一个新的文件中。用户是可以更改目录名的。

　12.1 连续记录

　　连续记录基本上实时地记录了向RDC传送的数据。传送数据之前所建立的最小记录的条数以及尝试传送的时间间隔都可以由用户进行配置。这样，在系统能力的允许范围之内，用户可以在系统向远程数据中心传送数据记录的时候，对系统进行完全的控制。
　　连续记录也可以用来记录每个呼叫所产生的帐单传输的记录、呼叫RDC失败的记录和RDC产生告警以及清除告警的记录。记录的格式就是逗号分隔变量（CSV）的文本文件。

　　12.1.1 帐单记录

　　所有的呼叫一旦到达已应答状态就会产生帐单记录（如果能够产生的话）。把OGR和配置过的连续记录相关联，以此为基础可以形成帐单记录功能，同时该功能可以由呼出路由激活。
　　持续性连接功能一旦和主RDC的通信失败，那么转换器就会自动将传送的记录输出到从RDC中。如果主从转换器一起失效，那么帐单记录就会存储在本地硬盘上，直到其中一个RDC能够正常工作，然后存储在本地硬盘的记录数据就会自动地转移到已经恢复正常工作的RDC中。

　　12.1.2 呼叫失败记录

　　当一个呼叫在尚未达到已应答状态之前就被释放掉时，系统就会发送呼叫失败记录。可以根据发起点集合有选择性的激活呼叫失败记录功能。

　　12.1.3 主动报警记录

　　在转换器中，报警是以报警日志存储的。这些报警信息的连续记录也可以被传送到远程数据终端上。

　12.2 周期报告

　　周期报告可以按照用户自己定义的间隔向RDC传送数据，例如，可以每小时上报每个线路组的业务测量。报告的格式是CSV文件。

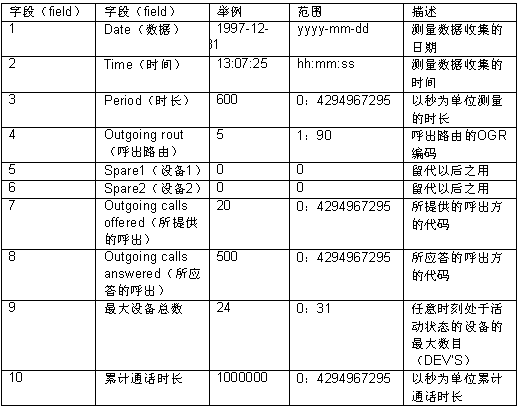

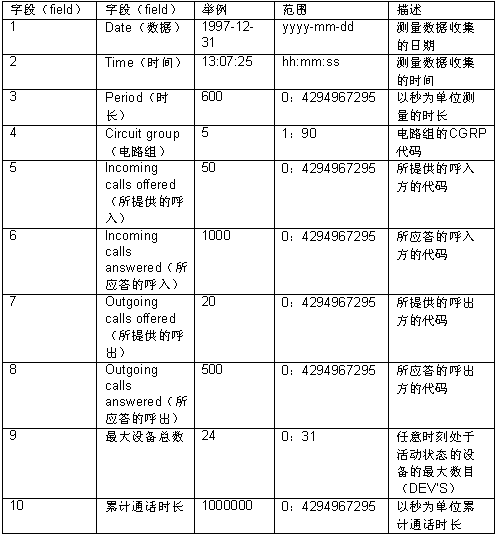

　　12.2.1 电路组业务测量

　　每个业务组所收集的测量数据可以周期性的传送到RDC上。这些测量数据可以在每个时间间隔超期后，进行复位。

　　12.2.2 呼出路由业务测量

　　每个业务组所收集的呼出路由测量数据可以周期性的传送到RDC上。这些测量数据可以在每个时间间隔超期后，进行复位。

　12.3 RDC文件格式

　　该部分说明了从转换器传到远程数据中心的记录数据的文件的格式。如实例所示，记录数据的格式是CSV(冒号分隔变量)文本文件格式。

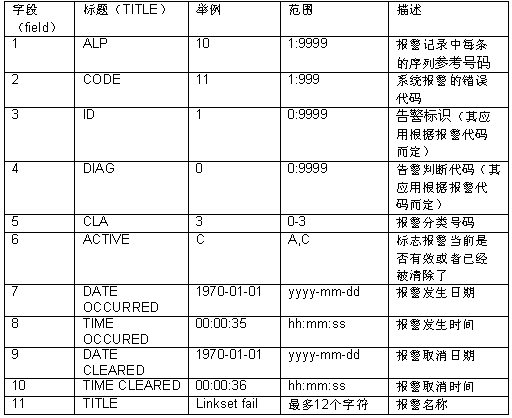

　　12.3.1 报警记录文件格式：

10,11,1,0,3,A,1970-01-01,00:00:35,,,Linkset fail
11,9,1,0,2,A,1970-01-01,00:00:35,,,C7 link fail
2,44,1,3,2,C,1970-01-01,00:00:28,1970-01-01,00:00:36,CR send fail
11,9,1,0,2,C,1970-01-01,00:00:35,1970-01-01,00:00:36,C7 link fail
10,11,1,0,3,C,1970-01-01,00:00:35,1970-01-01,00:00:36,Linkset fail

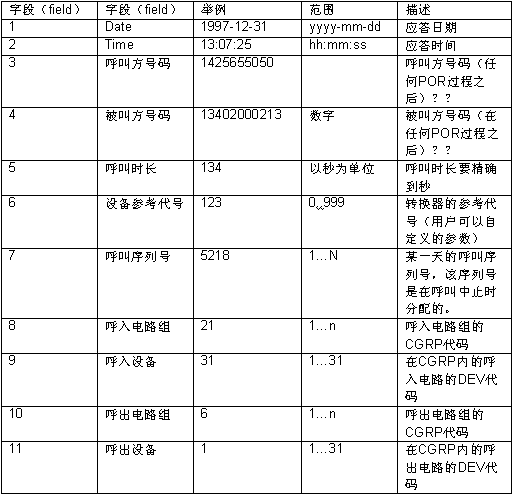

　　12.3.2 帐单文件格式：

1997-12-31,13:07:25,1425655050,13402000213,134,123,5218,21,31,6,1
1997-12-31,13:07:50,1234123456,13403008000,130,123,5219,21,30,16,20
1997-12-31,13:08:05,1425655050,13402000213,137,123,5220,22,21,7,1
1997-12-31,13:06:23,1234123456,13403008000,2612,123,5221,2,15,7,6

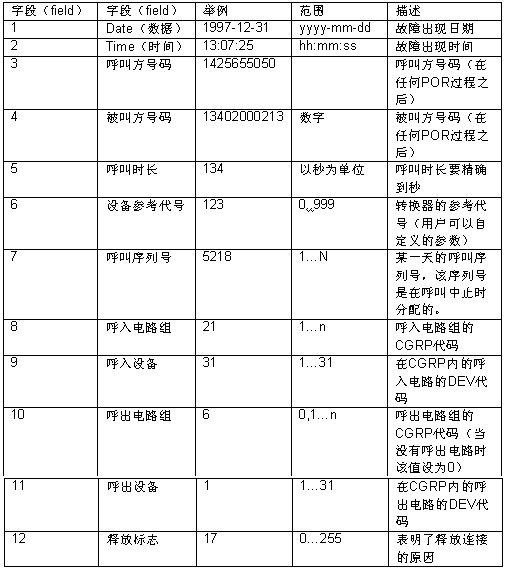

　　12.3.3 呼叫失败文件格式：

1997-12-31,13:07:25,1425655050,13402000213,134,123,5218,21,31,6,1,1
1997-12-31,13:07:50,1234123456,13403008000,130,123,5219,21,30,16,20,34
1997-12-31,13:08:05,1425655050,13402000213,137,123,5220,22,21,0,0,134

　　12.3.4 电路组文件格式：

1997-12-31,13:07:25,600,5,50,1000,20,500,24,1000000
1998-01-01,01:01:00,86400,90,5000,1000,1000,1000,30,20000000
1997-11-22,19:07:38,3600,1,0,0,0,0,0,0

　　12.3.5 呼出路由文件格式

1997-12-31,13:07:25,600,5,0,0,20,500,24,1000000
1998-01-01,01:01:00,86400,32,0,0,5000,1000,30,20000000
1997-11-22,19:07:38,3600,1,0,0,0,0,0,0

[ 全文英文版 ]

本文 [ 目录 ] [ 第一页 ] [ 第二页 ] [ 第三页 ][ 第四页 ][ 第五页 ][ 第六页 ]

融合通信专栏>>手册下载>>
